Источники питания серии HCP (далее по тексту - источники питания) предназначены для воспроизведения и измерения постоянного напряжения, измерения силы постоянного тока.
Карточка СИ
Номер в госреестре 63085-16
Наименование СИ Источники питания
Обозначение типа СИ HCP
Изготовитель "FuG Elektronik GmbH", Германия
Год регистрации 2016
Срок свидетельства 03.02.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания серии HCP (далее по тексту - источники питания) предназначены для воспроизведения и измерения постоянного напряжения, измерения силы постоянного тока.

Описание

Принцип действия основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные гнезда и на схемы измерения и автоматического регулирования.

Источники питания представляют собой регулируемые источники постоянного напряжения и силы постоянного тока.

На передней панели источников питания расположены:

-    LED индикаторы, предназначенные для отображения параметров напряжения и силы постоянного тока на выходе в цифровом виде;

-    светодиодные индикаторы режимов работы и состояния источника;

-    клавиша включения/выключения источника питания;

-    поворотные регуляторы уровня напряжения и силы тока на выходе, с возможностью блокировки.

На задней панели источников питания расположены:

-    разъем питания от сети переменного тока;

-    выходные клеммы положительной и отрицательной полярности;

-    болт заземления;

-    разъем для подключения к ПК.

Источники питания оснащены цифровыми измерителями напряжения и силы постоянного тока, которые позволяют контролировать одновременно оба параметра.

Источники питания являются высокостабильными источниками питания постоянного

тока.

Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.

Источники питания пломбируются от несанкционированного доступа путем нанесения наклеек на верхнюю и нижнюю панели.

Источники    питания    отличаются    габаритными    размерами,

метрологическими и техническими характеристиками, указанными в таблице 2.

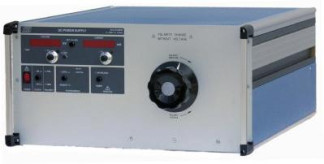

Фотографии общего вида и мест пломбировки источников питания представлены на рисунке 1 и рисунке 2

Обозначение модификаций источников питания приведены ниже.

НСР ХХХХ-ХХХХХХ

Максимальное напряжение на выходе, В

у

Максимальная мощность, Вт

у

Серия источников питания

Таблица 1 - Идентификационные данные программного обеспечения источников питания

Идентификационные данные (признаки)

Значения

1

2

Идентификационное наименование ПО

FUG H0 P150

Номер версии (идентификационный номер) ПО

не ниже v1.5.0

Цифровой идентификатор ПО

B693B973

Уровень защиты программного обеспечения источников питания от непреднамеренных

и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики источников питания представлены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики источников питания серии НСР_

Наименование

характеристики

Значение для модификации

НСР ХХХХ-3500

НСР ХХХХ-6500

НСР ХХХХ-12500

НСР ХХХХ-20000

1

2

3

4

5

Диапазон воспроизведения (измерения) напряжения постоянного тока на выходе, В

от 0 до 3500

от 0 до 6500

от 0 до 12500

от 0 до 20000

Диапазон измерения силы постоянного тока нагрузки, мА*

от 0 до 4 от 0 до 10 от 0 до 40 от 0 до 100 от 0 до 200 от 0 до 400 от 0 до 800 от 0 до 1200

от 0 до 2 от 0 до 5 от 0 до 20 от 0 до 50 от 0 до 100 от 0 до 200 от 0 до 400 от 0 до 600

от 0 до 1 от 0 до 2,5 от 0 до 10 от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 200 от 0 до 300

от 0 до 0,6 от 0 до 1,5 от 0 до 6 от 0 до 15 от 0 до 30 от 0 до 60 от 0 до 120 от 0 до 200

Пределы допускаемой относительной погрешности воспроизведения и измерения напряжения постоянного тока на выходе, %

± 0,01...5

Пределы допускаемой относительной погрешности измерения силы постоянного тока нагрузки, %

± 0,01.5

Номинальное напряжение сети питания переменного тока, В

220 или 380

Частота питающей сети, Гц

50

Г абаритные размеры (ширина х высота х глубина), не более, мм

443 х 355 х 750

Масса, кг, не более

140

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа (мм рт. ст.)

20 ±5 30 - 80 84 - 106 (630 - 795)

Примечание -* диапазон измерения силы постоянного тока зависит от модификации источника

Наименование

характеристики

Значение для модификации

НСР ХХХХ-35000

НСР ХХХХ-65000

НСР ХХХХ-100000

НСР ХХХХ-150000

1

6

7

8

9

Диапазон воспроизведения (измерения) напряжения постоянного тока на выходе, В

от 0 до 35000

от 0 до 65000

от 0 до 100000

от 0 до 150000

Диапазон измерения силы постоянного тока нагрузки, мА

от 0 до 1 от 0 до 4 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 120

от 0 до 0,5 от 0 до 2 от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 40

от 0 до 1 от 0 до 3 от 0 до 6 от 0 до 12

от 0 до 0,5 от 0 до 2 от 0 до 4

Пределы допускаемой относительной погрешности воспроизведения и измерения напряжения постоянного тока на выходе, %

± 0,01...5

Пределы допускаемой относительной погрешности измерения силы постоянного тока нагрузки, %

± 0,01.5

Номинальное напряжение сети питания переменного тока, В

220 или 380

Частота питающей сети, Гц

50

Г абаритные размеры (ширина х высота х глубина), не более, мм

443 х 355 х 750

Масса, кг, не более

140

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа (мм рт. ст.)

20 ± 5 30 - 80 84 - 106 (630 - 795)

Примечание -* диапазон измерения силы постоянного тока зависит от модификации источника

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

комплект поставки:

-    источник питания НСР    1 шт.

-    высоковольтный кабель    1 шт.

-    руководство по эксплуатации    1 экз.

-    паспорт    1 экз.

Поверка

осуществляется по документу РТ-МП-2904-551-2015 «ГСИ. Источники питания серии HCP. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15.12.2015 г.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Основные средства поверки:

-    Государственный первичный специальный эталон единицы электрического напряжения постоянного тока в диапазоне ± (1.. .500) кВ, ГЭТ 181-2010;

-    установки для поверки на постоянном токе электростатических киловольтметров УПК-100 5 (Госреестр № 5481-76), измерение электрического напряжения постоянного тока от 0,2 до 100 кВ, предел основной относительной погрешности ± 0,1%.

-    вольтметры универсальные цифровые GDM-78255А (Госреестр № 38428-08), диапазон измерения напряжения постоянного тока от 0 до 1000 В, предел допускаемой абсолютной погрешности измерения напряжения постоянного тока ± (0,00012Х + 5К), диапазон измерения силы постоянного тока от 0 до 10 А, предел допускаемой абсолютной погрешности измерения силы постоянного тока ± (0,002Х + 5К).

Вспомогательное оборудование:

-    активная высоковольтная нагрузка АВН -70;

-    комплект резисторов С2-29.

Сведения о методах измерений

Методы измерений с помощью источников питания серий НСР указаны в документе «Инструкция по эксплуатации».

Нормативные и технические документы, устанавливающие требования к источникам питания серии НСР

1    ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    МИ 2156 - 91 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне 1^800 кВ.

2 Техническая документация фирмы «FuG Elektronik GmbH», Германия.
