Номер в госреестре | 63088-16 |
Наименование СИ | Термопреобразователи сопротивления |
Обозначение типа СИ | ДТ 26 |
Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2016 |
Срок свидетельства | 03.02.2026 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Термопреобразователи сопротивления ДТ 26 (далее - термопреобразователи) предназначены для измерения температуры поверхности агрегатов.
Термопреобразователь состоит из чувствительного элемента (ЧЭ) и соединителя РСГ 4АТВ АВО.364.047ТУ без кожуха (соединитель), выполненных в моноблочном исполнении.
Работа термопреобразователя основана на изменении сопротивления платинового термопреобразователя сопротивления при изменении температуры.
Термопреобразователь в зависимости от высоты корпуса, формы поверхности объекта, на который крепится термопреобразователь, наличия вилки в составе термопреобразователя, схемы подключения чувствительного элемента имеет классификацию в соответствии с таблицей 1.
Термопреобразователи выполнены в неразъемной конструкции, несанкционированный доступ невозможен.
Знак поверки наносится на свидетельство о поверке.

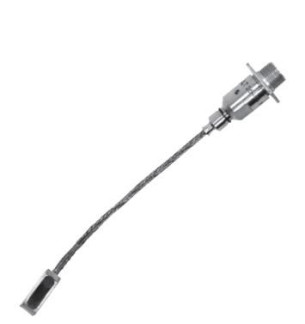

Общий вид термопреобразователя представлен на рисунке 1.
Габаритно-установочные размеры термопреобразователя представлены на рисунках 2, 3.
Таблица 1 — Классификация термопреобразователей
Исполнение | Индекс и порядковый номер исполнения | Высота корпуса ТС,мм | Тип вилки | Схема подключения чувствительного элемента ТС | Конфигурация объекта, на который устанавливается ЧЭ |
СДАИ.405219.009 | ДТ 26 | 3,5 | сЗ X £ О И со е Ю СО н < и и | 3 Л к « 2 « о р с | плоскость |
-01 | ДТ 26 -01 | 4,36 | поперек оси объекта с R40 | ||
-02 | ДТ 26 -02 | 3,65 | 0R200 | ||
-03 | ДТ 26 -03 | 3,61 | вдоль оси объекта с R40 | ||
-04 | ДТ 26 -04 | 3,5 | * § ен а ч: Я 2 н и <ц О | плоскость | |
-05 | ДТ 26 -05 | 4,36 | поперек оси объекта с R40 | ||
-06 | ДТ 26 -06 | 3,65 | 0R200 | ||
-07 | ДТ 26 -07 | 3,61 | вдоль оси объекта с R40 | ||
-08 | ДТ 26 -08 | 3,5 | ' | 3 Л к « 2 « о р с | плоскость |
-09 | ДТ 26 -09 | 4,36 | поперек оси объекта с R40 | ||
-10 | ДТ 26 -10 | 3,65 | 0R200 | ||
-11 | ДТ 26 -11 | 3,61 | вдоль оси объекта с R40 | ||
где ТС - термопреобразователь сопротивления, R - радиус поверхности, OR - сфера поверхности. |
Рисунок 3 - Г абаритно-установочные размеры термопреобразователя
Метрологические и технические характеристики представлены в таблице 2. Таблица 2
Диапазоны измерений температур, °С | от минус 196 до 200 |
Пределы допустимого отклонения от номинальной статической характеристики в диапазоне измерения температур от минус 196 до 200 °С, °С, где t- измеренное значение температуры | ±(0,3+0,005|t|) |
Класс допуска (по ГОСТ 6651-2009) | В |
Температура окружающей среды, °С | от минус 50 до 50 |
Масса, кг, не более | 0,015 |
Габаритные и установочные размеры, мм: - СДАИ.405219.009.. .СДАИ.405219.009-07 - СДАИ.405219.009-08.. .СДАИ.405219.009-11 | 236-ю+15, (180±10), 16,5h12 236-10+15, (200±10), 16,5h12 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
- термопреобразователь сопротивления ДТ 26 - 1 шт.;
- хомут СДАИ.745411.002 - 1 шт.;
- руководство по эксплуатации СДАИ.405219.009 РЭ - 1 экз.;
- паспорт СДАИ.405219.009 ПС - 1 экз.;
- методика поверки СДАИ.405219.009 МП - 1 экз.
осуществляется в соответствии с документом «Термопреобразователи сопротивления ДТ 26. Методика поверки СДАИ.405219.009МП», утвержденным АО «НИИФИ» 21.10.2015 г.
Основные средства поверки: штангенциркуль ШЦ-Ш-500 (Госреестр № 24156-02); тераомметр Е6-13 А (Госреестр № 4649-80, диапазон измерений от 10 Ом до 100 ТОм, погрешность измерений ± 2,5 %); калибратор температуры АТС-650В (Госреестр № 20262-07, диапазон измерения от 33 до 650 °С, погрешность ±0,35); термометр сопротивления эталонный ЭТС-100 (Госреестр № 19916-10); измеритель температуры многоканальный прецизионный МИТ 8 Госреестр № 19736-11.
Методика измерений содержится в руководстве по эксплуатации СДАИ.405219.009 РЭ.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления
1 Термопреобразователи сопротивления ДТ 26. Технические условия СДАИ.405219.009 ТУ.
2 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
