| Номер в госреестре | 63096-16 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС |
| Изготовитель | ОАО "Запорожский завод металлических конструкций", Украина, г.Запорожье |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные РВС предназначены для определения объёма нефти и нефтепродуктов.
Резервуары вертикальные стальные РВС представляют собой металлические сосуды в форме вертикального цилиндра. Резервуар снабжён лестницами и люками.
Заполнение продуктом осуществляется через входной патрубок, расположенный в нижней части резервуара, выдача продукта осуществляется через выходные патрубки, расположенные в нижней части резервуара.

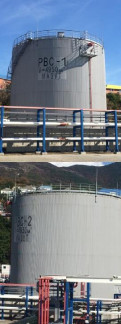

Внешний вид резервуаров вертикальных стальных РВС приведен на рисунке 1.
Рисунок 1 - Внешний вид резервуаров вертикальных стальных РВС:
а) РВС-4950 № 1; б) РВС-4950 № 2
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение параметра |
| Номинальная вместимость, м3 | 4950 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %, не более | ± 0,1 |
| Г абаритные размеры, мм, не более - диаметр - высота | 18980 17500 |
наносится на титульный лист паспорта типографским способом.
приведена в таблице 2.
Таблица 2 - Комплектность
| Наименование | Количество, шт |
| Резервуар вертикальный стальной | 2 |
| Паспорт | 2 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, градуировочную таблицу.
Основные средства поверки:
- рулетка измерительная металлическая ГОСТ 7502-98;
- штангенциркуль ГОСТ 166-89;
- нивелир с рейкой по ГОСТ 10528-90;
- толщиномер ультразвуковой, диапазон измерений от 0,6 до 30 мм, ПГ ± 0,1 мм.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС
1. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерения объёма жидкости».
2. ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
