Система измерений количества и показателей качества нефти № 591 ОАО "Негуснефть", 63102-16

Назначение

Система измерений количества и показателей качества нефти № 591 ОАО «Негуснефть» (далее СИКН) предназначена для измерения массы нефти.

Описание

Принцип действия СИКН основан на косвенном методе динамических измерений, реализованном с помощью турбинных преобразователей расхода (ТПР), поточных преобразователей плотности (НИ) и влагомеров (ПВ), преобразователей температуры, давления и системы обработки информации (СОИ). Выходные сигналы с измерительных преобразователей поступают на соответствующие входы СОИ, которая преобразует их и производит вычисление массы нефти по реализованному в ней алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, состоящий из средств измерений утвержденного типа, технологического оборудования и трубопроводной арматуры, функционирующих как единое целое.

СИКН состоит из следующих блоков:

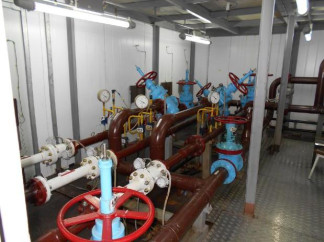

1)    Блок измерительных линий (БИЛ), в состав которого входит три измерительные линии (ИЛ): две рабочие и одна резервная. БИЛ предназначен для непрерывного измерения объема нефти проходящего через СИКН. На каждой ИЛ установлены:

-    преобразователь расхода жидкости турбинный геликоидный HTM, регистрационный номер в Федеральном информационном фонде 38725-08;

-    преобразователь температуры измерительный 644Н в комплекте с термопреобразователем сопротивления Pt100, регистрационный номер в Федеральном информационном фонде 14683-00;

-    преобразователь избыточного давления измерительный PC 28, регистрационный номер в Федеральном информационном фонде 21027-06;

-    манометры для точных измерений МТИ, регистрационный номер в Федеральном информационном фонде 1844-63;

-    термометры ртутные стеклянные лабораторные ТЛ-4б, регистрационный номер в Федеральном информационном фонде 303-91.

2)    Блок измерений показателей качества нефти (БИК), в состав которого входит:

-    влагомеры нефти поточные УДВН-1пм, регистрационный номер в Федеральном информационном фонде 14557-10;

-    преобразователи плотности жидкости измерительные 7835, регистрационный номер в Федеральном информационном фонде 15644-06; (рабочий и резервный);

-    счетчик жидкости турбинный CRA/MRT 97, регистрационный номер в Федеральном информационном фонде 22214-01;

-    преобразователь температуры измерительный 644Н в комплекте с термопреобразователем сопротивления Pt100, регистрационный номер в Федеральном информационном фонде 14683-00;

-    преобразователь избыточного давления измерительный PC 28, регистрационный номер в Федеральном информационном фонде 21027-06;

-    манометры для точных измерений МТИ, регистрационный номер в Федеральном информационном фонде 1844-63;

-    термометры ртутные стеклянные лабораторные ТЛ-4б, регистрационный номер в Федеральном информационном фонде 303-91.

3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В состав СОИ входит комплекс измерительно-вычислительный сбора и обработки информации систем учета нефти и нефтепродуктов «OCTOPUS» (ОКТОПУС), регистрационный номер в Федеральном информационном фонде 22753-02.

СОИ и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение объема нефти;

-    измерение температуры и давления;

-    измерение объемной доли воды в нефти;

-    измерение плотности нефти;

-    приведение текущего значения объема нефти к стандартным условиям;

-    вычисление средневзвешенного значения плотности нефти при условиях измерения объема за отчетный период и приведение к стандартным условиям согласно;

-    вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период;

-    вычисление средневзвешенных значений объемной доли воды в целом за отчетный

период;

-    вычисление массы нефти;

-    контроль метрологических характеристик рабочих преобразователей расхода по установке поверочной трубопоршневой;

-    поверка преобразователей расхода без нарушения процесса измерения количества и показателей качества нефти;

-    индикация и регистрация результатов измерений;

-    формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода;

-    автоматический контроль, индикация, сигнализация и регистрация выходных значений параметров нефти за установленные пределы;

-    защита от несанкционированного доступа констант СОИ, участвующих в вычислении массы нефти, результатов поверки и КМХ ПР.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

Программное обеспечение (ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного сбора и обработки информации систем учета нефти и нефтепродуктов «OCTOPUS» (ОКТОПУС).

Метрологически значимая часть ПО с реализованными алгоритмами расчета вынесена в библиотеку, имеющую идентификационые признаки. Модуль визуализации данных не является метрологически значимым.

Программное обеспечение установки автоматически загружается после загрузки операционной системы ПК и проводит ряд самодиагностических проверок, а также осуществляет проверку целостности конфигурационных данных и всех файлов во время работы установки по методу СRC-32.

На комплексах измерительно-вычислительных сбора и обработки информации систем учета нефти и нефтепродуктов «OCTOPUS» (ОКТОПУС) предусмотрена надежная защита от несанкционированных вмешательств, которые могут привести к искажению результатов измерений. Все модули программного обеспечения обеспечивают шифрование полученной и хранящейся информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014 - «высокий».

I

Технические характеристики

Измеряемая среда

Диапазон объемного расхода нефти, м /ч Рабочий диапазон давления, МПа Рабочий диапазон температуры, °С

нефть по ГОСТ Р 51858-2002 от 30 до 300 от 0,3 до 4,0 от плюс 15 до плюс 35

Рабочий диапазон плотности нефти (при температуре 20 °С ), кг/м Массовая доля воды в нефти, %, не более Пределы допускаемой относительной погрешности:

от 802 до 830

0,5

±0,25 ± 0,35 ± 0,25

± 0,2 ±0,3 ±0,05

-    массы брутто нефти, %

-    массы нетто нефти, %

Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения:

-    температуры, оС

-    плотности, кг/м3

-    объемной доли воды в нефти, %

Условия эксплуатации:

Температура окружающего воздуха:

-    в БИЛ, оС

от плюс 15 до плюс 30 от плюс 8 до плюс 37 от плюс 20 до плюс 30 непрерывный 50 ± 1 380±38 220±22

-    в БИК, оС

-    для ИВК и АРМ оператора верхнего уровня, оС Режим работы

Напряжение питания переменного тока с частотой, Гц 3-х фазное, В Однофазное, В

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

Комплектность СИКН представлена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 63102-16 «ГСИ. Система измерений количества и показателей качества нефти № 591 ОАО «Негуснефть». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 16 июня 2015 г.

Перечень основного поверочного оборудования:

-    Трубопоршневая поверочная установка «Daniel-12» 1-го или 2-го разряда.

-    Устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов «УПВА» с диапазоном воспроизведения силы постоянного тока от 0,5 до 20 мА и пределами допускаемой абсолютной погрешности ± 3 мкА, диапазоном воспроизведения частоты следования импульсов от 0,1 до 15000 Гц и пределами допускаемой относительной погрешности ± 5 • 10-4 %, диапазоном воспроизведения количества импульсов от 20 до 5-10 имп и пределами допускаемой абсолютной погрешности ± 2 имп.

-    Установка пикнометрическая переносная с диапазоном измерения плотности от 650 до 1100 кг/м3 и пределами допускаемой абсолютной погрешности измерения плотности ± 0,1 кг/м3.

-    Влагомер эталонный лабораторный товарной нефти ЭУДВН-1л с диапазоном измерения объемной доли воды от 0,03 до 2,0 % и пределами допускаемой абсолютной погрешности измерения объемной доли воды ± 0,03 %.

-    Термометр лабораторный ЛТ-300, с диапазоном измерения температуры от минус 50 до плюс 300 °С и пределами допускаемой абсолютной погрешности ± 0,05 °С (в диапазоне от минус 50 до плюс 199,99 °С) и ± 0,2 °С (в диапазоне от 200 до 300 °С).

-    Калибратор давления DPI 610, с диапазоном измерения избыточного давления от 0,007 до 70 МПа, и пределами допускаемой основной приведенной погрешности ± 0,025 %.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 591 ОАО «Негуснефть», аттестована ФБУ «Тюменский ЦСМ» 18 февраля 2015 г.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 591 ОАО «Негуснефть»

1.    ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости.

2.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;
