| Номер в госреестре | 63106-16 |
| Наименование СИ | Анализаторы хроматографические |
| Обозначение типа СИ | Baseline мод. 8900 GC и 9100 GC |
| Изготовитель | "MOCON, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 16.02.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC предназначены для измерения объемной доли вредных газов в промышленных и транспортных выбросах, атмосферном воздухе, азоте и диоксиде углерода.
Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC (далее -анализаторы) представляют собой стационарные приборы циклического действия.
В основе работы анализатора лежит принцип хроматографического разделения и регистрации компонентов анализируемого газа детектором. В анализатор могут устанавливаться детекторы четырех типов - фотоионизационный (ФИД), пламенноионизационный (ПИД), детектор по теплопроводности (ДТП) и детектор импульсного разряда (ДИР).
Фотоионизационный метод измерения заключается в измерении электрического тока при ионизации молекул определяемого компонента фотонами высокой энергии, испускаемыми ультрафиолетовой лампой.
Пламенноионизационный метод измерения заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Величина ионизационного тока пропорциональна общему содержанию определяемого компонента в анализируемой газовой смеси.
Принцип действия детектора по теплопроводности заключается в изменении сопротивления материалов от температуры.
В детекторе импульсного разряда в качестве источника ионизации используется стабильный низкоэнергетичный импульсный разряд постоянного тока в гелии.
Способ забора пробы - при помощи встроенного или внешнего побудителя расхода.
Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC отличаются внешним видом и габаритными размерами.
Анализаторы выполнены одноблочными в металлическом корпусе. На лицевой стороне анализатора расположены сенсорный дисплей (для модификации 9100 GC) или цифровой дисплей с клавиатурой (для модификации 8900 GC) и USB-порты (для модификации 9100 GC). На задней панели анализатора расположены главный выключатель, впускные/выпускные штуцеры для подключения газовых линий, а также разъемы для подключения внешних устройств и электрического питания.
Анализатор состоит из:
- блока питания;
- термостата с колонками;
- детектора;
- блока отбора пробы;
- пневматической системы, соединяющей отдельные блоки.
Анализаторы, настройка которых проводилась с использованием газовых смесей состава определяемый компонент - воздух, не могут быть использованы для определения содержания объемной доли определяемого компонента в азоте (справедливо и обратное).
Анализатор имеет выходные сигналы:
- показания встроенного сенсорного дисплея;
- до 8 программно-конфигурируемых аналоговых выходов (диапазоны 0-20 мА, 4-20 мА, 0-1 В, 0-5 В, 0-10 В);
- до 16 релейных выходов (программно конфигурируемых: неисправность, отклонение расхода более чем на 10 % от установленного значение, отсутствие пламени (для ПИД), откло-
нение температуры более чем на 10 % от установленного значение, градуировка, пороги срабатывания сигнализации, управление внешними релейными выходами и т.д.);
- цифровые выходы (интерфейс RS 232, Ethernet).
Анализаторы обеспечивают выполнение следующих функций:
- циклическое измерение объемной доли определяемых компонентов в анализируемой
среде;
- отображение результатов измерений и самодиагностики на дисплее;
- формирование унифицированных выходных аналоговых сигналов;
- замыкание/размыкание контактов реле при наступлении запрограммированного события;
- формирование выходного цифрового сигнала.
Анализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды анализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-96.

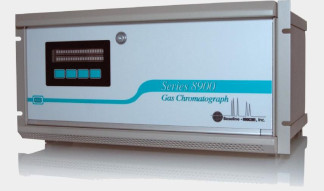

Внешний вид анализаторов приведен на рисунках 1 и 2. Рекомендуемое место нанесения знака поверки приведено на рисунке 5 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).
Анализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- настройку выходных сигналов;
- хранение измерительной информации в энергонезависимой памяти;
- ведение журнала ошибок;
- самодиагностику аппаратной части анализатора и выдачу сигнализации о неисправностях;
- проведение градуировки анализатора.
ПО анализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от детектора;
2) вычисление значений выходного аналогового сигнала;
3) непрерывную самодиагностику аппаратной части анализатора.
Программное обеспечение анализатора идентифицируется путем вывода версии программного обеспечения на дисплей анализатора по запросу пользователя через меню программы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| модель 8900 | модель 9100 | |
| Идентификационное наименование ПО | 8900 Firmware | 9100 Firmware |
| Номер версии (идентификационный номер) ПО | 1.039 | 1.0.4.0 |
| Цифровой идентификатор ПО | 97e822cbc49a340165b23dfef41 f82c0, алгоритм File Checksum Integrity Verifier version 2.05 | e3022ccd2b8770ad91188b5f9322757c, алгоритм File Checksum Integrity Verifier version 2.05 |
| Другие идентификационные данные (если имеются) | ' | ' |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | ||
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой погрешности анализаторов приведены в таблицах 2 - 4.
Таблица 2
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Винилхлорид (CH2CHCI) | От 0 до 20001) | От 0 до 200 | От 0 до 0,56 | ± 15 | - |
| св. 200 до 2000 | св. 0,56 до 5,6 | - | ± 15 | ||
| От 1 до 1000 | От 1 до 1000 | От 0,003 до 2,9 | - | ± 15 | |
| От 0 до 50001) | От 0 до 200 | От 0 до 0,56 | ± 15 | - | |
| св. 200 до 5000 | св. 0,56 до 14 | - | ± 15 | ||
| Ацетальдегид (СН3СНО) | От 0 до 500001) | От 0 до 5000 | От 0 до 7,2 | ± 10 | - |
| св. 5000 до 50000 | св. 7,2 до 72 | - | ± 10 | ||
| От 1 до 500 | От 1 до 500 | От 0,0014 до 0,72 | - | ± 15 | |
| Метанол (CH3OH) | От 0 до 20000001) | От 0 до 15000 | От 0 до 22 | ± 15 | - |
| св. 15000 до 2000000 | св. 22 до 290 | - | ± 15 | ||
| От 0 до 1500001) | От 0 до 10000 | От 0 до 15 | ± 15 | - | |
| св. 10000 до 150000 | св. 15 до 220 | - | ± 15 | ||
| От 0 до 15000 | От 0 до 350 | От 0 до 0,5 | ± 15 | - | |
| св. 350 до 7000 | св. 0,5 до 10 | - | ± 15 | ||
| Бензол (C6H6) | От 0 до 2000 | От 0 до 200 | От 0 до 0,7 | ± 15 | - |
| св. 200 до 2000 | св. 0,7 до 7,0 | - | ± 15 | ||
| От 0 до 8000 | От 0 до 200 | От 0 до 0,7 | ± 15 | - | |
| св. 200 до 8000 | св. 0,7 до 28,0 | - | ± 15 | ||
| От 0 до 30000 | От 0 до 30 | От 0 до 0,11 | ± 15 | ||
| Св. 30 до 3000 | св. 0,11 до 11 | ± 15 | |||
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Толуол (C6H5CH3) | От 0 до 5000 | От 0 до 500 | От 0 до 2,1 | ± 15 | - |
| св. 500 до 5000 | св. 2,1 до 21 | - | ± 15 | ||
| От 0 до 30000 | От 0 до 150 | От 0 до 0,7 | ± 15 | ||
| Св. 150 до 2000 | св. 0,7 до 8,3 | ± 15 | |||
| От 0 до 75000 | От 0 до 500 | От 0 до 2,1 | ± 15 | - | |
| св. 500 до 75000 | св. 2,1 до 315 | - | ± 15 | ||
| От 0 до 300 | От 0 до 300 | От 0 до 1,3 | ± 15 | - | |
| Этилбензол (C6H5C2H5) | От 1 до 5000 | От 1 до 5000 | От 0,0047 до 24 | - | ± 15 |
| От 0 до 501) | От 0 до 50 | От 0 до 0,24 | ± 15 | - | |
| От 0 до 1001) | От 0 до 100 | От 0 до 0,48 | ± 15 | - | |
| От 10 до 20001) | От 10 до 200 | От 0,048 до 0,96 | ±15 | - | |
| св. 200 до 2000 | св. 0,95 до 9,5 | - | ±15 | ||
| От 10 до 100001) | От 10 до 200 | От 0,048 до 0,96 | ±15 | - | |
| св. 200 до 10000 | св. 0,95 до 47,5 | - | ±15 | ||
| От 0 до 3001) | От 0 до 300 | От 0 до 1,5 | ± 15 | - | |
| о-м-п - ксилол C6H4(CH3)2 | От 0 до 5000 | От 0 до 500 | От 0 до 2,4 | ± 15 | - |
| св. 500 до 5000 | св. 2,4 до 24 | - | ± 15 | ||
| От 0 до 30000 | От 0 до 40 | От 0 до 0,19 | ± 15 | ||
| Св. 40 до 1000 | св. 0,19 до 4,8 | ± 15 | |||
| От 0 до 30000 | От 0 до 500 | От 0 до 2,4 | ± 15 | - | |
| св. 500 до 30000 | св. 2,4 до 144 | - | ± 15 | ||
| Акрилонитрил (CH2CHCN) | От 0 до 1000001) | От 0 до 2000 | От 0 до 4,8 | ± 15 | - |
| св. 2000 до 27200 | св. 4,8 до 65 | - | ± 15 | ||
| От 1 до 3000 | От 1 до 3000 | От 0,002 до 7,2 | - | 15 | |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Оксид этилена (С2Н4О) | От 0 до 100001) | От 0 до 1000 | От 0 до 2,0 | ± 10 | - |
| св. 1000 до 10000 | св. 2,0 до 20 | - | ± 10 | ||
| От 0 до 5000 | От 0 до 15 | От 0 до 0,03 | 15 | - | |
| св. 15 до 2000 | св. 0,03 до 4,0 | - | 15 | ||
| Метан (СН4) | От 0 до 50000001) | От 0 до 250000 | От 0 до 180 | ± 5 | - |
| св.250000 до 5000000 | св. 180 до 3600 | - | ± 5 | ||
| От 0 до 100000001) | От 0 до 200000 | От 0 до 15 | ±10 | - | |
| св.200000 до 10000000 | св. 15до 7200 | - | ±10 | ||
| Этанол (C2H5OH) | От 0 до 100 | От 0 до 100 | От 0 до 0,21 | ± 15 | - |
| От 0 до 50000 | От 0 до 2430 | От 0 до 5,0 | ±10 | - | |
| св. 2430 до 35000 | св. 5,0 до 72 | - | ±10 | ||
| Нафталин (C10H8) | От 1 до 5000 | От 1 до 5000 | От 0,006 до 29 | - | ± 15 |
| Формальдегид (CH2O) | От 0 до 100000 | От 0 до 30 | От 0 до 0,04 | ± 20 | - |
| св. 30 до 8000 | св. 0,04 до 11 | - | ± 20 | ||
| Метилэтилкетон (CH3COCH2CH3) | От 0 до 50001) | От 0 до 500 | От 0 до 1,7 | ± 15 | - |
| св. 500 до 5000 | св. 1,7 до 17 | - | ± 15 | ||
| От 0 до 1000001) | От 0 до 500 | От 0 до 1,7 | ± 15 | - | |
| св. 500 до 35000 | св. 1,7 до 119 | - | ± 15 | ||
| Хлороформ (CHCI3) | От 0 до 50001) | От 0 до 500 | От 0 до 2,7 | ± 15 | - |
| св. 500 до 5000 | св. 2,7 до 27 | - | ± 15 | ||
| От 0 до 10000 | От 0 до 13 | От 0 до 0,069 | ± 15 | - | |
| св. 13 до 5000 | св. 0,069 до 27 | - | ± 15 | ||
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Четыреххлористый углерод (CCl4) | От 0 до 5000 | От 0 до 500 | От 0 до 3,5 | ± 15 | - |
| св. 500 до 5000 | св. 3,5 до 35 | - | ± 15 | ||
| От 0 до 15000 | От 0 до 500 | От 0 до 3,5 | ± 15 | - | |
| св. 500 до 15000 | св. 3,5 до 105 | - | ± 15 | ||
| От 0 до 2000 | от 0 до 10 | От 0 до 0,069 | ± 15 | - | |
| св. 10 до 1200 | св. 0,069 до 8,3 | - | ± 15 | ||
| Общее содержание углеводородов (SCxHy)2) | От 0 до 100000001) | От 0 до 200000 | От 0 до 150 | ±10 | - |
| св.200000 до 10000000 | св. 150 до 7200 | - | ±10 | ||
| Стирол (C8H8) | От 1 до 3000 | От 1 до 3000 | От 0,005 до 14 | - | ±15 |
| От 0 до 100001) | От 0 до 1000 | От 0 до 4,7 | ±15 | - | |
| св. 1000 до 10000 | св. 4,7 до 47 | - | ±15 | ||
| От 0 до 3001) | От 0 до 300 | От 0 до 1,4 | ±15 | - | |
| Циклогексан (C6H12) | От 5 до 2000 | От 5 до 200 | От 0,019 до 0,76 | - | ±15 |
| св.200 до 2000 | св. 0,76 до 7,6 | - | ±15 | ||
| От 5 до 60000 | От 5 до 200 | От 0,019 до 0,76 | - | ±15 | |
| св.200 до 60000 | св. 0,76 до 228 | - | ±15 | ||
| 1,3 бутадиен (C4H6) | От 5 до 2000 | От 5 до 2000 | От 0,012 до 4,9 | ± 25 | - |
| Сероводород (H2S) | От 1 до 1000 | От 1 до 1000 | От 0,0015 до 1,6 | - | ±15 |
| Ацетофенон (C8H8O) | От 0,1 до 300 | От 0,1 до 300 | От 0,0005 до 1,7 | - | ±15 |
| От 0,1 до 300 | От 0,1 до 3000 | От 0,0005 до 17 | - | ±15 | |
| Ацетон (C3H6O2) | От 0 до 5000 | От 0 до 40 | От 0 до 0,11 | ±15 | - |
| св. 40 до 2500 | св. 0,11 до 6,5 | - | ±15 | ||
| От 0 до 500000 | От 0 до 40 | От 0 до 0,11 | ±15 | - | |
| св. 40 до 250000 | св. 0,11 до 650 | - | ±15 | ||
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Бутанол (C4H10O) | От 0 до 1000 | От 0 до 30 | От 0 до 0,099 | ±15 | - |
| св. 30 до 500 | св. 0,099 до 1,7 | - | ±15 | ||
| От 0 до 20000 | От 0 до 30 | От 0 до 0,099 | ±15 | - | |
| св. 30 до 10000 | св. 0,099 до 34 | - | ±15 | ||
| Бутилацетат (C6H12O2) | От 0 до 1000 | От 0 до 20 | От 0 до 0,11 | ±15 | - |
| св. 20 до 500 | св. 0,11 до 2,6 | - | ±15 | ||
| От 0 до 100000 | От 0 до 20 | От 0 до 0,11 | ±15 | - | |
| св. 20 до 100000 | св. 0,11 до 520 | - | ±15 | ||
| Этилен (C2H4) | От 0 до 50000 | От 0 до 2400 | От 0 до 6,5 | ±10 | - |
| св. 2400 до 25000 | св. 6,5 до 67 | - | ±10 | ||
| Муравьиная кислота (НСООН) | От 0 до 200 | От 0 до 30 | От 0 до 0,062 | ±15 | - |
| св. 30 до 200 | св. 0,062 до 0,42 | - | ±15 | ||
| От 0 до 2000 | От 0 до 30 | От 0 до 0,062 | ±15 | - | |
| св. 30 до 2000 | св. 0,062 до 4,2 | - | ±15 | ||
| Изопропанол (C3H7OH) | От 0 до 50000 | От 0 до 230 | От 0 до 0,62 | ±15 | - |
| св. 230 до 25000 | св. 0,62 до 67 | - | ±15 | ||
| Фенол (C6H6O) | От 0 до 1001) | От 0 до 100 | От 0 до 1,8 | ±15 | - |
| Хлорбензол (C6H5CO | От 0 до 1000 | От 0 до 20 | От 0 до 0,084 | ±15 | - |
| св. 20 до 500 | св. 0,084 до 2,1 | - | ±15 | ||
| От 0 до 150000 | От 0 до 20 | От 0 до 0,084 | ±15 | - | |
| св. 20 до 75000 | св. 0,084 до 315 | - | ±15 | ||
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Циклогексанон (C6H10O) | От 0 до 5000 | От 0 до 10 | От 0 до 0,044 | ±15 | - |
| св. 10 до 2000 | св. 0,044 до 8,8 | - | ±15 | ||
| От 0 до 15000 | От 0 до 10 | От 0 до 0,044 | ±15 | - | |
| св. 10 до 6000 | св. 0,044 до 26,4 | - | ±15 | ||
| Этилацетат (C4H8O2) | От 0 до 5000 | От 0 до 25 | От 0 до 0,098 | ±15 | - |
| св. 25 до 500 | св. 0,098 до 2,0 | - | ±15 | ||
| Этилацетат (C4H8O2) | От 0 до 150000 | От 0 до 25 | От 0 до 0,098 | ±15 | - |
| св. 25 до 35000 | св. 0,098 до 140 | - | ±15 | ||
| 1,2-дихлорэтан (Сдаь) | От 0 до 10000 | От 0 до 250 | От 0 до 1,1 | ±15 | - |
| св. 250 до 10000 | св. 1,1 до 45 | - | ±15 | ||
| Бутен-1 (C4H8-1) | От 0 до 25000 | От 0 до 1200 | От 0 до 3,0 | ±10 | - |
| св. 1200 до 15000 | св. 3,0 до 38 | - | ±10 | ||
| Пропилен (C3H5) | От 0 до 50000 | От 0 до 1600 | От 0 до 3,0 | ±10 | - |
| св. 1600 до 25000 | св. 3,0 до 47 | - | ±10 | ||
| Хлористый метилен (CH2O2) | От 0 до 100000 | От 0 до 2300 | От 0 до 8,8 | ±15 | - |
| св. 2300 до 5000 | св. 8,8 до 19 | - | ±15 | ||
| От 0 до 375000 | От 0 до 2300 | От 0 до 8,8 | ±15 | - | |
| св. 2300 до 375000 | св. 8,8 до 1425 | - | ±15 | ||
| Моноэтаноламин (NH2(CH2)2OH) | От 0 до 200 | От 0 до 6 | от 0 до 0,017 | ±15 | - |
| св. 6 до 200 | св. 0,017 до 0,55 | - | ±15 | ||
| От 0 до 600 | От 0 до 6 | от 0 до 0,017 | ±15 | - | |
| св. 6 до 600 | св. 0,017 до 1,65 | - | ±15 | ||
| Сероуглерод (CS2) | От 10 до 6000 | От 10 до 6000 | От. 0,03 до 6,16 | - | ±15 |
| Метилмеркаптан (CH3SH) | От 1 до 13000 | От 1 до 13000 | св. 0,002 до 25,9 | - | ±15 |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, млрд-1 | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности, % | ||
| объемная доля, млрд-1 | массовая концентра- 3) 3 ция , мг/м | приведенной | относительной | ||
| Диметилсульф ид ((CH3)2S) | От 3 до 20000 | От 3 до 20000 | св. 0,0077 до 51,5 | - | ±15 |
| Общее содержание серосодержащих соединений (TS)* | От 1 до 1000 | От 1 до 1000 | От 0,0015 до 1,6 | ±15 | |
Примечания:
1) - не применяется для контроля ПДК в атмосферном воздухе;
2) - в пересчете на метан (CH4);
3) - для условий 0 °С и 101,3 кПа в соответствии с требованиями РД 52.04.186-89;
Пересчет значений объемной доли определяемого компонента Х, млрд-1 в массовую концентрацию, мг/м3 проводят по формуле
X М
с" 1000 * Vn
где M - молярная масса определяемого компонента, г/моль,
Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или
24,06 дм3/моль, соответственно, при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88 - воздух рабочей зоны или 22,4 дм /моль, при условиях 0 °С и 101,3 кПа по РД 52.04.186-89 - атмосферный воздух.
* - в пересчете на сероводород (H2S)._
Таблица 3
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений содержания определяемого компонента, | Пределы допускаемой погрешности, % | ||
| объемная доля, млн-1 | массовая кон-центрация2), мг/м3 | приведенной | относительной | ||
| Этан (C2H6) | От 0 до 100 | От 0 до 20 | от 0 до 27 | 15 | - |
| св. 20 до 100 | св. 27 до 140 | - | 15 | ||
| Этилен (C2H4) | От 1 до 20 | От 1 до 20 | от 1,3 до 25 | 10 | - |
| Пропан (C3H8) | От 1 до 20 | От 1 до 20 | От 2,0 до 40 | 10 | - |
| Диоксид серы (SO2) | От 0 до 201) | От 0 до 4 | от 0 до 12 | 20 | - |
| св. 4 до 20 | св. 12 до 58 | - | 20 | ||
| Сероводород (H2S) | От 0 до 201) | От 0 до 7 | от 0 до 11 | 20 | - |
| св. 7 до 20 | св. 11 до 31 | - | 20 | ||
| Оксид углерода (CO) | От 0 до 1001) | От 0 до 20 | от 0 до 26 | 10 | - |
| св. 20 до 100 | св. 26 до 130 | - | 10 | ||
| От 0 до 5001) | От 0 до 20 | от 0 до 25 | 10 | - | |
| св. 20 до 500 | св. 25 до 630 | - | 10 | ||
| Диоксид углерода (CO2) | От 0 до 2000 | От 0 до 2000 | От 0 до 4000 | 10 | - |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений содержания определяемого компонента, | Пределы допускаемой погрешности, % | ||
| объемная доля, млн-1 | массовая кон-центрация2), мг/м3 | приведенной | относительной | ||
| Общее содержание углеводородов (EC4Hv)*’ ** | От 1 до 10 | От 1 до 10 | От 2,6 до 26 | 15 | |
| Общее содержание углеводородов (ECxHy)***’ **** | От 0,1 до 1,0 | От 0,1 до 1,0 | От 0,32 до 3,2 | 15 | |
| Общее содержание серосодержащих соединений (TS)***** | От 0 до 20 | От 0 до 7 | от 0 до 11 | 20 | - |
| св. 7 до 20 | св. 11 до 31 | 20 | |||
Примечания:
1) - используется для контроля ПДК рабочей зоны;
2) - для условий 0 °С и 101,3 кПа в соответствии с требованиями РД 52.04.186-89;
Пересчет значений объемной доли определяемого компонента Х, млн-1 в массовую концентрацию, мг/м3 проводят по формуле
М
С = к'х —
где M - молярная масса определяемого компонента, г/моль,
Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или
24,06 дм /моль, соответственно, при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88 - воздух рабочей зоны или 22,4 дм3/моль, при условиях 0 °С и 101,3 кПа по РД 52.04.186-89 - атмосферный воздух.
* - в пересчете на н-бутан (C4H10);
** - молекула содержит 4 атома углерода;
*** - в пересчете на н-пентан (C5H12);
**** - молекула содержит 5 и более атомов углерода;
***** - в пересчете на сероводород (H2S)._
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, % | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой погрешности, % | |
| приведенной | относительной | |||
| Метан (CH4) | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Этан (C2H6)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Пропан (C3H8)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Бутан (C4H10)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Изобутан (i-C4H10)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Пентан (C5H12)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Изопентан (i-C5H12)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Диоксид углерода (CO2)* | От 0 до 100 | От 0 до 0,1 | 10 | - |
| св. 20 до 100 | - | 10 | ||
| Примечание * - в пересчете на метан (CH4). | ||||
3) Пределы допускаемой вариации показаний анализатора равны 0,5 в долях от пределов
допускаемой погрешности.
4) Время прогрева анализатора, мин, не более 20
5) Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности 0,5
6) Параметры электрического питания анализаторов приведены в таблице 5.
Таблица 5
| Модификация анализатора | Напряжение, В | Потребляемая электрическая мощность, не более, Вт |
| 8900 GC | от 90 до 260 В, частотой от 50 до 60 Гц | 200 |
| 9100 GC | от 115 до 230 В, частотой от 50 до 60 Гц | 200 |
7) Габаритные размеры и масса анализаторов приведены в таблице 6.
Таблица 6
| Модификация анализатора | Г абаритные размеры, не более, мм | Масса, не более, кг. | ||
| длина | ширина | высота | ||
| 8900 GC | 380 | 445 | 240 | 13,7 |
| 9100 GC | 415 | 485 | 147 | 13,7 |
8) Средняя наработка на отказ, ч
9) Средний срок службы, лет
20 000 10
Условия эксплуатации
- диапазон температуры окружающей среды, oC от 0 до плюс 40
- диапазон относительной влажности окружающей среды
при температуре 25 oC, % до 98 (без конденсации)
- диапазон атмосферного давления, кПа от 71 до 101
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе анализатора.
Комплект поставки анализатора приведен в таблице 7.
Таблица 7
| Обозначение | Наименование | Кол. | Примечание |
| 8900 GC или 9100 GC | Анализаторы хроматографические Baseline | 1 | Информация о модификации анализатора, используемом детекторе (детекторах), газе-носителе, колонке (колонках), определяемые компоненты, наличие дополнительных релейных и аналоговых выходов фиксируется в паспорте на анализатор |
| Паспорт | 1 | ||
| Руководство по эксплуатации | 1 | ||
| МП-242-1683-2013 | Методика поверки | 1 | |
| Комплект ЗИП | 1 | По дополнительному заказу |
осуществляется по документу МП-242-1683-2013 «Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «23» декабря 2013 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением, ГСО №№ 10337-2013, 10366-2013, 10368-2013, 10383-2013, 10256-2013, 9747-2011, 9749-2011, 10338-2013, 10540-2014, 10385-2013, 10342-2013, 10328-2013, 10242-2013, 10241-2013, 10244-2013, 10248-2013, 10321-2013, 10246-2013, 10250-2013, 10549-2014;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, в комплекте со стандартными образцами состава газовыми смесями в баллонах под давлением;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, в комплекте с источниками микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 15075-09.
Методика измерений приведена в документах:
- «Анализаторы хроматографические Baseline модификации 8900 GC (FID). Руководство по эксплуатации»;
- «Анализаторы хроматографические Baseline модификации 8900 GC (PID/HSPID/TS). Руководство по эксплуатации»;
- «Анализаторы хроматографические Baseline модификации 9100 GC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам хроматографическим Baseline модификаций 8900 GC и 9100 GC
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.
3 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
5 Техническая документация фирмы "MOCON, Inc ", США.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 24.11.2024 |
