| Номер в госреестре | 63108-16 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 1-18 Б 064 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1-18 Б 064 (далее- комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
- четырехкоординатного Т-сканера (далее - сканера), предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
- двухкоординатного опорно-поворотного устройства (ОПУ), предназначенного для установки испытываемой антенны в плоскости сканирования в системе координат (Az; El), где Az - азимут, El - угол места (элевации);
- векторного анализатора цепей для измерений отношений амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна -антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода анализатора цепей на вход испытываемой антенны, излучаемый ею, далее принимаемый антенной-зондом и поступающий на вход анализатора цепей. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на ПЭВМ управления и обработки, где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- ПЭВМ, используемой для управления комплексом и обработки результатов измерений;
- комплекта антенн-зондов, предназначенного для использования в процессе измерений распределения поля в ближней зоне испытываемых антенн;
- комплекта СВЧ кабельных сборок и межканальных соединителей, предназначенных для коммутации функциональных узлов комплекса;
- контроллеров движения сканера и ОПУ для управления их работой;
- радиопоглощающего материала, предназначенного для уменьшения уровня отраженных радиосигналов.

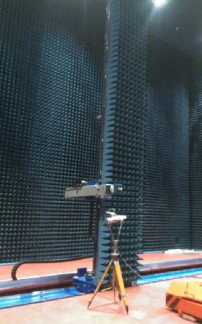

Внешний вид элементов комплекса приведен на рисунках 1- 8.
Место размещения знака утверждения типа приведено на рисунке 4.
Схема пломбировки от несанкционированного доступа приведена на рисунке 8.
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;
-представление радиотехнических характеристик испытываемой антенны в виде соответствующих графиков и диаграмм;
-хранение результатов измерений и радиотехнических характеристик испытываемой антенны.
Программное обеспечение комплекса работает под управлением операционной системы Windows7.
Метрологически значимая часть ПО комплекса представляет собой специализированное программное обеспечение «FrequencyMeas», «AmrView».
Специализированное ПО «FrequencyMeas» предназначено для настройки комплекса и проведения измерений антенн в ближней зоне, для управления источником сигнала и контроллером перемещения сканера, а также для сохранения всех данных измерения в файлах, расчета амплитудно-фазового распределения поля, объемных амплитудных и фазовых диаграмм направленности и их сечений, коэффициента усиления антенн по результатам измерений в ближней зоне.
Специализированное ПО «AmrView» предназначено для визуализации результатов выполненных расчетов.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | F requencyMeas. exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 4.4.0.0 | 3.16.60612 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0B301E77140E473CECB611 89555ECEC9 | FAF113F3C83206EB863D696 24F5D3FC0 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 1 до 18 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей 10 дБ и кроссполяризационной развязке антенны-зонда не менее 25 дБ), дБ: - минус 10 дБ | ± 0,2 |
| - минус 20 дБ | ± 0,2 |
| - минус 30 дБ | ± 0,3 |
| - минус 40 дБ | ± 0,7 |
| - минус 50 дБ | ± 1,2 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей 10 дБ): - минус 10 дБ | ± 4° |
| - минус 20 дБ | ± 4° |
| - минус 30 дБ | ± 4° |
| - минус 40 дБ | ± 6° |
| - минус 50 дБ | ± 8° |
| Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей 10 дБ, кроссполяризационной развязке антенны-зонда не менее 25 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 50 дБ), дБ: - минус 10 дБ | ± 0,5 |
| - минус 20 дБ | ± 0,5 |
| - минус 30 дБ | ± 0,8 |
| - минус 40 дБ | ± 1,4 |
| - минус 50 дБ | ± 2,0 |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 1,2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: - 0,5 дБ | ± 0,7 |
| - 0,8 дБ | ± 1,0 |
| - 1,5 дБ | ± 1,7 |
| - 2,0 дБ | ± 2,2 |
| Размер рабочей области сканирования (длина х высота), м, не менее | 10 х 9 |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности установки пространственного положения зонда, мм: - при размерах зоны сканирования (длина х высота) 8 х 5 м - при размерах зоны сканирования (длина х высота) 9 х 7 м - при размерах зоны сканирования (длина х высота) 10 х 9 м | ± 0,15 ± 0,35 ± 0,5 |
| Сектор углов восстанавливаемых диаграмм направленности, не менее, ° | 70 |
| Г абаритные размеры сканера (длина х ширина х высота), м, не более | 10,5 х 9,5 х1,9 |
| Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 84 до 106,7 |
наносится на верхнюю панель контроллера управления работой сканера в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 1-18 Б 064. Руководство по эксплуатации».
Комплект поставки комплекса приведен в таблице 3.
Таблица 3 - Комплект поставки комплекса
| Наименование | Обозначение | Заводской номер | Кол- во |
| 1 Комплекс автоматизированный измерительновычислительный | ТМСА 1-18 Б 064 | 064 | 1 шт. |
| 1.1 Четырехкоординатный (X,Y,Z,P) Т-сканер в комплекте с контроллером осей, ПДУ и фазостабильными кабелями | AL-49520- 10м-9м-1.2м | - | 1 шт. |
| 1.2 Двухкоординатное опорно-поворотное устройство | AL-4287-1E | - | 1 шт. |
| 1.3 Векторный анализатор цепей | R&S ZVA40 | 100373 | 1 шт. |
| 1.4 Комплект антенн-зондов: - антенна-зонд диапазона частот от 1 до 2 ГГц - антенна-зонд диапазона частот от 2 до 4 ГГц - антенна-зонд диапазона частот от 4 до 8 ГГц - антенна-зонд диапазона частот от 8 до 18 ГГц | ТМАЗ 1-2 И ТМАЗ 2-4 И ТМАЗ 4-8 И ТМАЗ 8-18 И | 0215293 0414225 0514240 0514241 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 1.5 ПЭВМ | - | - | 1 шт. |
| 2 Компакт-диск с ПО | - | - | 1 шт. |
| 3 Паспорт | ПС | - | 1 шт. |
| 4 Руководство по эксплуатации | РЭ | - | 1 шт. |
| 5 Методика поверки 651-15-39 | МП | - | 1 шт. |
осуществляется по документу 651-15-39 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 1-18 Б 064. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 19 октября 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- аттенюатор ступенчатый программируемый Agilent 84908M, диапазон рабочих частот от 0 до 50 ГГц, пределы допускаемой погрешности установки ослабления ± 0,03 дБ (Госреестр № 60239-15);
- система лазерная координатно-измерительная API OMNITRAC, диапазон измерений расстояний от 0 до 40 м, предел допускаемой погрешности измерений расстояний 25 мкм (для расстояния L<10 м), 2,5L мкм (для L>10 м) (Госреестр № 35813-2007);
- набор мер коэффициентов передачи и отражения 85052В, диапазон частот от 45 МГц до 26,5 ГГц (Госреестр № 53567-13).
Комплекс автоматизированный измерительно-вычислительный ТМСА 1-18 Б 064. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-вычислительному ТМСА 1-18 Б 064
1 ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц.
2 Техническая документация изготовителя.
