Установки для измерений времени установления ЦАП "Динамика 2", 63113-16

Назначение

Установки для измерений времени установления ЦАП «Динамика 2» (далее - установки) предназначены для измерений времени установления выходного сигнала микросхем цифроаналоговых преобразователей (ЦАП) серий 430, 427 и К427 в соответствии с ОСТ 11 0078.2-84.

Описание

Принцип работы установок основан на формировании переходного процесса ЦАП и оценивании времени установления по осциллограмме в зоне установившегося режима ЦАП.

Источник опорного напряжения (ИОН) формирует напряжения плюс 10 В и минус 10 В, одно из которых (в соответствии с техническими условиями (ТУ)) подается на контролируемый ЦАП. Через коммутатор на сумматор подается опорное напряжение, противоположное по полярности выходному сигналу контролируемого ЦАП в установившемся режиме. Суммарное напряжение (близкое к нулевому значению) усиливается быстродействующим усилителем и подается на вход цифрового осциллографа. Цифровой осциллограф синхронизируется сигналом стробирования от устройства формирования цифровых сигналов. Одновременно устройство формирования цифровых сигналов осуществляет смену кода в регистрах контролируемого ЦАП. На экране цифрового осциллографа формируется осциллограмма переходного процесса в зоне установившегося режима контролируемого ЦАП. Результаты измерений мгновенных значений напряжения с цифрового осциллографа обрабатываются микропроцессором и выводятся на индикатор в удобной для оператора форме. Источник напряжения смещения предназначен для компенсации напряжения смещения быстродействующего усилителя (компенсация осуществляется в автоматическом режиме по результатам измерений осциллографом).

Коммутатор является частью специализированного генератора, используемого только при поверке установок.

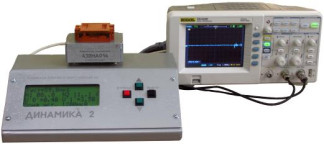

Фотография общего вида блока измерительного установок представлена на рисунке 1.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается оттиск поверительного клейма на винт на лицевой панели.

Место для

Программное обеспечение

Программное обеспечение (далее - ПО) имеет один уровень - встроенное ПО. Всё встроенное ПО является метрологически значимым.

Таблица 1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

Диапазон измерений времени установления выходного сигнала ЦАП, мкс от 0,4 до 50. Пределы допускаемой абсолютной погрешности измерений времени установления:

-    для зон установления сигнала 100 и 200 мкВ

± 2,5 мкс; ± 1,2 мкс; ± 1 мкс. 3.

300x200x150.

от 15 до 25; не более 80; от 84 до 106; от 49,5 до 50,5; от 215,6 до 224,4.

-    для зон установления сигнала 300; 400; 500 мкВ

-    для зон установления сигнала более 500 мкВ Масса блока измерительного, кг, не более,

Г абаритные размеры блока измерительного, мм, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

-    частота питающей сети, Гц

-    напряжение питающей сети переменного тока, В

Знак утверждения типа

наносится фотохимическим или печатным способом на лицевую панель блока измерительного установок и печатным способом в центре титульного листа руководства по эксплуатации.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Поверка

осуществляется по разделу «Поверка» документа РУКЮ.411144.503 РЭ «Установка для измерений времени установления ЦАП «Динамика 2». Руководство по эксплуатации», утверждённому ФБУ «Пензенский ЦСМ» в части раздела «Поверка» 28.09.2015 г.

Основное рекомендуемое средство поверки:

- генератор импульсов точной амплитуды Г5-75 (№ 7767-12 в реестре СИ). Период повторения импульсов от 0,1 Т0-6 до 9,99 с, погрешность установки периода повторения ± 1 • 10-3 Т, где Т - установленный период повторения. Временной сдвиг от 0 до 9,98 с, погрешность установки временного сдвига ± (1 • 10-3 •D + 20 не), где D - установленный временной сдвиг. Длительность основных импульсов от 50 нс до 1 с, погрешность установки длительности импульсов ± (1 • 10-3 •t + 15 нс), где t - установленное значение длительности импульсов.

Сведения о методах измерений

Методика измерений приведена в разделах 1.6 и 2 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установкам для измерений времени установления ЦАП «Динамика 2»

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3    ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

4    ОСТ 11 0078.2-84. Микросхемы интегральные. Цифро-аналоговые преобразователи. Методы измерения времени установления выходного напряжения (тока).
