Номер в госреестре | 63114-16 |
Наименование СИ | Устройства для выдачи доз компонента |
Обозначение типа СИ | УВДК |
Изготовитель | ООО "ЭЛВЕС", г.Москва |
Год регистрации | 2016 |
Срок свидетельства | 17.02.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Устройства для выдачи доз компонента УВДК (далее - УВДК) предназначены для измерения массы компонентов ракетного топлива (КРТ) в режиме статического взвешивания, для выполнения работ по выдаче установленных доз при заправке изделий.
Конструктивно УВДК состоят из двух основных составных частей:
1. Грузоприемного устройства (ГПУ) в составе:
- рама (на колесных опорах) с грузоприемной платформой и стойкой для размещения щита управления, заправочных коммуникаций и взрывозащищенного электронного оборудования;
- блок аналогово-цифрового преобразования (блок АЦП-М);
- табло;
- датчик весоизмерительный тензорезисторный (ДТВ).
2. Терминала весового модернизированного ТВМ.

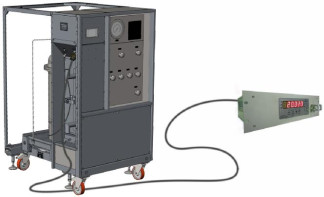

Общий вид УВДК показан на рисунке 1.
ГПУ
Корпус ГПУ УВДК является объединяющим элементом конструкции и представляет собой мобильную сварную раму, все элементы которой выполнены из нержавеющей стали марки ANSI 304. Рама имеет габариты (Д х Ш х В) 1300ммх1040ммх 1860мм, в основании рамы установлены 4 поворотные колесные и 4 винтовые установочные опоры.
В центре нижней горизонтально расположенной части рамы имеется опорная площадка, на которой смонтирован тензометрический датчик типа «single point» (далее по тексту - ДТВ). На датчике смонтирована грузоприемная платформа (700х700х60 мм), на верхней площадке которой закреплен поддон, предохраняющий от пролива КРТ. На поддоне стационарно установлена и закреплена заправочная емкость. К емкости подключены топливные и газовые магистрали. Магистрали выполнены из изогнутой нержавеющей трубки диаметром 14 мм со стенкой 2 мм. Магистрали жестко фиксируются: один конец крепится на емкости, другой специальным зажимом зафиксирован на раме ГПУ.
Передняя часть рамы образует стойку, на которой смонтированы блок АЦП-М и щит выдачи. С правого торца передней части рамы установлена панель соединительных штуцеров топливных и газовых магистралей. С левого торца передней части рамы установлены электрический разъем для подключения ТВМ, и предусмотрены места для установки (при необходимости) разъемов измерителя температуры и измерителя давления.
Для защиты ДТВ от возможных повреждений при транспортировочной тряске служат регулируемые узлы арретира, смонтированные с четырех сторон грузоприемной платформы.
На функциональной схеме (рисунок 2) показан состав измерительного канала УВДК: вмонтированные в конструкцию ГПУ ДТВ и блок АЦП-М, а также располагаемый в невзрывоопасной зоне ТВМ.
J L
Рисунок 2 - Функциональная схема УВДК
В УВДК используются датчики типа PW12 (Государственный реестр № 21172-09), фирмы "Hottinger Baldwin Messtechnik GmbH", Германия (степень защиты оболочки датчиков по ГОСТ 14254-96 (МЭК 529-89) - не ниже IP66).
Результаты измерений массы отображаются на индикаторе ТВМ. При подключении в качестве дополнительного оборудования промышленного компьютера (поставляется по отдельному заказу), имеется возможность дублирования результатов измерений на табло, установленного в ГПУ (см. рисунок 3).
Конструктивно ТВМ выполнен в 19" корпусе. Рекомендуемый способ монтажа ТВМ - 19" стойка (поставляется по отдельному заказу).
Принцип действия УВДК основан на преобразовании деформации упругого элемента ДТВ, возникающей под действием веса установленной на грузоприемную платформу УВДК емкости с КРТ, в аналоговый электрический сигнал, изменяющийся пропорционально массе. Электрический сигнал от ДТВ подается на блок аналогово-цифрового преобразования АЦП-М. В АЦП-М аналоговый сигнал преобразовывается в цифровой код, который по последовательному интерфейсу RS-485 передаётся в ТВМ. ТВМ обрабатывает полученные данные, вычисляет значение массы и выводит результат на устройство индикации ТВМ.
При необходимости, полученные значения измеренной массы КРТ через последовательный интерфейс (RS-485) могут передаваться на промышленный компьютер.
УВДК выполнены во взрывобезопасном исполнении (сертификат № ТС RU С^иВН02.В.00102 серия RU № 0325938).
УВДК выпускаются в модификациях УВДК-50 и УВДК-100, отличающиеся максимальной нагрузкой установленного ДТВ. Буквенно-цифровая индексация обозначения УВДК-Р содержит следующую информацию: УВДК - устройство для выдачи доз компонента, Р - максимальная нагрузка в кг.
Программное обеспечение (ПО) УВДК реализовано аппаратно и является встроенным.
Метрологически значимым является ПО весоизмерительной части ТВМ, табло и блока
АЦП-М.
Корпуса блока АЦП-М, табло и ТВМ опломбированы заводскими голографическими наклейками. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО основного процессора ТВМ отображается при включении ТВМ на его индикаторе. Кроме того, номера версий программ блока АЦП-М, табло и ТВМ отображены на наклейках, помещенных на корпусах микропроцессоров, расположенных внутри корпусов блока АЦП-М, табло и ТВМ, и не могут быть изменены без нарушения голографических наклеек. Дополнительно, для предотвращения несанкционированного изменения юстировочных коэффициентов и других параметров, служит административный пароль, защищающий эти параметры от несанкционированного доступа.
На рисунке 4 показаны места установки разрушаемых при вскрытии голографических наклеек, устанавливаемых на корпусах блока АЦП-М, табло и ТВМ.
Для контроля санкционированного, и защиты от несанкционированного доступа к параметрам ТВМ служит также проверочное число, которое можно прочесть в соответствующем пункте меню служебного режима ТВМ. Проверочное число автоматически перезаписывается после каждой коррекции контролируемых параметров. Значение проверочного числа заносится в паспорт УВДК (373ТХ11.01.Сб11 ПС).
Кроме этого, при каждом включении, ТВМ проверяет контрольную сумму параметров и, в случае её изменения, автоматически запрещает работу системы в основных режимах. При этом работа УВДК может быть возобновлена только после санкционированного входа оператора в служебный режим работы ТВМ и проверки правильности значений параметров. Значение контрольной суммы также заносится в паспорт УВДК.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение | |||
1 | 2 | 3 | 4 | 5 |
Наименование ПО | ||||
Идентификационное наименование ПО | TERM _OSN | TERMIND | BACP_M | ТАВ_М |
Номер версии (идентификационный номер) ПО | 0051.ХХ* | 0053.ХХ* | 0052.ХХ* | 0054.ХХ* |
Цифровой идентификатор ПО | _** | _** | _** | _** |
Алгоритм вычисления цифрового идентификатора ПО | _** | _** | _** | _** |
Примечания
* - Символ «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.
** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.
Таблица 2
№ п.п. | Наименование параметра | УВДК - 50 | УВДК - 100 |
1 | Максимальная нагрузка (Мах), кг | 50 | 100 |
2 | Минимальная нагрузка (Min), кг | 0,2 | 0,4 |
3 | Максимальная масса выдаваемой дозы, МахД, кг | 40 | 90 |
4 | Минимальная масса выдаваемой дозы, МтД, кг | 0,2 | 0,4 |
5 | Действительная цена деления d, кг | 0,01 | 0,02 |
6 | Поверочное деление е, кг | 0,01 | 0,02 |
7 | Пределы допускаемой абсолютной погрешности при статистическом взвешивании, кг: в диапазоне от Min до 500 е включ. в диапазоне св. 500е до 2000е включ. в диапазоне св. 2000е до Мах включ. | ±0,01 ±0,02 ±0,03 | ±0,02 ±0,04 ±0,06 |
8 | Пределы допускаемой абсолютной погрешности взвешивания дозы в диапазоне выдаваемых доз, кг: в диапазоне от МтД до 500 е включ. в диапазоне св. 500е до 2000е включ. в диапазоне св. 2000е до МахД включ. | ±0,01 ±0,02 ±0,03 | ±0,02 ±0,04 ±0,06 |
9 | Диапазон выборки тары (от Min до 0,8Мах), кг | 0,25 - 40 | 0,5 - 80 |
10 | Диапазон рабочих температур, °С | От +15 до +35 | |
11 | Параметры электрического питания: - напряжение, В - частота, Гц - потребляемая мощность, В-А | 220+12,5 % 220 -15 % 50±1 400 | |
12 | Г абаритные размеры (Д х Ш х В), мм, не более | 1300 х1040 х1860 | |
13 | Масса (с установленной емкостью), кг, не более | 360 |
Примечания
1. Пределы допускаемой абсолютной погрешности массы нетто соответствуют пределам допускаемой абсолютной погрешности массы брутто в соответствующих диапазонах взвешивания.
2. При использовании УВДК в системе заправки допускается устанавливать уменьшенное значение действительной цены деления.
наносится на эксплуатационную документацию и на фирменную табличку, расположенную на боковой поверхности рамы ГПУ УВДК.
Наименование | Кол-во | Примечание |
Устройство УВДК в сборе | 1 шт. | |
Руководство по эксплуатации | 1 экз. | |
Методика поверки | 1 экз. | |
Дополнительное оборудование | - | По заказу |
осуществляется по документу МП 63114-16 «Устройства для выдачи доз компонента УВДК. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.05.2015 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.
По результатам поверки в паспорт 373ТХ11.01.С611 ПС ставится отметка о проведении поверки.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе «Маркировка и пломбирование».
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации устройств не обеспечивают сохранность знака поверки, нанесенного на устройство в течение всего интервала между поверками.
373ТХ11.01.Сб11 РЭ «Устройства для выдачи доз компонента УВДК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам для выдачи доз компонента УВДК
1. ТУ 4274-033-45081993-13 «Устройства для выдачи доз компонента УВДК. Технические условия».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Зарегистрировано поверок | 7 |
Поверителей | 2 |
Актуальность данных | 17.11.2024 |
