Контроллеры САТЕЛЛИТ, 63120-16

Назначение

Контроллеры САТЕЛЛИТ (далее - контроллеры) предназначены для измерений силы постоянного тока и воспроизведения напряжения постоянного тока, а также для сбора данных, оперативного диспетчерского контроля и управления сложными технологическими процессами географически распределенных объектов.

Описание

Принцип действия контроллеров состоит в аналогово-цифровом и цифро-аналоговом преобразованиях поступающих на их входы сигналов, а также выработки управляющего сигнала в соответствии с программой, заложенной в контроллеры.

Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и в общем виде состоят из соединённых согласно требуемой конфигурации блоков и субблоков:

-    блок питания (БП-У/24, БП-У/24Ш);

-    процессорный блок;

-    субблоков ввода/вывода аналоговых сигналов (ВТИ-32, ВТР-4);

-    субблоков ввода/вывода дискретных сигналов (ВДС-32, ВТУ-32).

Блок питания обеспечивает гарантированным электропитанием контроллеры с процессорным блоком, субблоками ввода/вывода, а так же периферийные устройства.

Процессорный блок предназначен для:

-    управления процессами ввода/вывода данных через субблоки по различным типам информационных каналов (телесигнализация ТС (DI), телеуправление ТУ (DO), телеизмерение ТИ (AI), телерегулирование ТР (AO));

-    выполнения функциональных алгоритмов;

-    обеспечения информационного обмена с внешними устройствами по различным типам последовательных интерфейсов через встроенные порты.

Субблок ввода дискретных сигналов ВДС-32 функционально является модулем телесигнализации на 32 канала ТС. Субблок ВДС-32 позволяет принимать до 32 сигналов типа «сухой контакт», либо потенциальных сигналов до 24В. Полученные данные затем передаются в процессорный блок контроллеров.

Субблок вывода дискретных сигналов ВТУ-32 функционально является модулем телеуправления на 32 канала ТУ. Субблок ВТУ-32 обеспечивает выдачу сигналов телеуправления объектами с дискретными состояниями и имеет схему защиты от ложного срабатывания. Посылка на управляемый объект имеет выходное напряжение 24 В. Необходимость выдачи команды ТУ определяется процессорным блоком на основании заложенного алгоритма, либо оператором.

Субблок аналогового ввода ВТИ-32 функционально являются модулями телеизмерений на 32 канала ТИ. Субблок ВТИ-32 может принимать до 32 входных аналоговых сигналов от 0 до 20 мА. Входы субболка гальванически изолированы. Субблок преобразует аналоговые данные в цифровой формат и передают их в процессорный блок контроллеров.

Субблок аналогового вывода ВТР-4 функционально является модулем телерегулирования на 4 канала ТР. Субблок ВТР-4 может выдавать до 4 выходных аналоговых сигналов от 0 до 10,24 В. Выходы субблока гальванически изолированы. Субблок преобразует цифровые данные, полученные из процессорного блока контроллеров, в аналоговый формат.

Контроллеры позволяют осуществлять передачу оперативной и статистической информации по каналам связи различного вида: RS232, RS485, Ethernet, USB 2.0.

Контроллеры являются стационарными, многофункциональными, многоканальными, восстанавливаемыми изделиями.

Контроллеры предназначены для эксплуатации в качестве встроенных элементов внутри комплектных изделий (шкафов, блок-контейнерах и т.п.), с учетом возможности размещения на промышленных объектах в местах, подверженных вибрации от работающих механизмов.

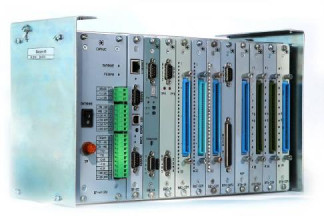

Состав контроллеров определяется в соответствии с техническим заданием на поставку. Фотографии общего вида контроллеров, блоков и субблок представлены на рисунках 1 - 3. Место нанесения знака поверки в виде наклейки приведён на фотографии 4.

Программное обеспечение

Программное обеспечение (ПО) контроллеров САТЕЛЛИТ функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.

ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе изготовителе или в сервисном центре. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «средний» в соответствии с Р 50.2.077-2014).

Сервисное ПО -«Конфигуратор СИРИУС.ТМ.КП» - не является метрологически значимым, так как так как его функциями является конфигурирование, отображение и архивирование полученной информации от контроллеров.

Метрологические характеристики измерительных модулей контроллеров САТЕЛЛИТ, указанные в таблицах 2,3, приведены с учетом влияния ВСПО.

Идентификационные данные ВСПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Таблица 2 - Основные метрологические характеристики субблока ВТИ-32

Таблица 3 - Основные метрологические характеристики субблока ВТР-4

Рабочие условия применения:

от минус 40 до плюс 70 °С; от 21 до 25 °С;

от 0 до 95 % без конденсации; от минус 55 °С до плюс 85 °С; от минус 25 °С до плюс 55 °С; от 66 до 106,7 кПа;

220 В частотой 50 Гц,

24 В постоянного тока;

2100.

370 х 215 х 140;

192 х 24 х 122;

-4, мм, не более 192 х 24 х 122;

0,4;

-4, кг, не более 0,3;

10 лет.

-    температура окружающего воздуха

-    нормальная температура

-    относительная влажность

-    температура транспортировки

-    температура хранения

-    атмосферное давление:

Напряжение питания

Потребляемый ток, мА, не более Г абаритные размеры:

-    Контроллеры, мм , не более

-    Процессорный блок, мм, не более

-    Субблок ВДС-32, ВТУ-32, ВТИ-32, ВТР Масса:

-    Процессорный блок, кг, не более

-    Субблок ВДС-32, ВТУ-32, ВТИ-32, ВТР Средний срок службы

Знак утверждения типа

наносится на контроллеры методом наклейки и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

-    контроллеры САТЕЛЛИТ в соответствии с заказом;

-    паспорт ВНАР.426469.000 ПС;

-    руководство по эксплуатации ВНАР.426469.000 РЭ;

-    методика поверки ВНАР.425214.004 ПМ.

Поверка

осуществляется в соответствии с документом ВНАР.425214.004 ПМ «Контроллеры САТЕЛЛИТ. Методика поверки», утвержденным ФГУП «ВНИИМС» 30.09.2015 г.

Перечень основных средств поверки:

Калибратор универсальный Н4-7, Госреестр № 22125-01 (воспроизведение силы постоянного тока в диапазоне от 0 до 20 мА, Д=± (0,006 % от I + 0,00025 % от 1п));

Мультиметр цифровой Fluke 8845А, Госреестр № 57943-14 (измерение напряжения постоянного тока в диапазоне от 0 до 10 В, Д= ± (0,0035 % U + 0,0005 % от №)).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации контроллеров САТЕЛЛИТ.

Нормативные и технические документы, устанавливающие требования к контроллерам САТЕЛЛИТ

ГОСТ Р 51841-2001 ( МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия. ТУ4252-049-52786027-2014 Контроллеры САТЕЛЛИТ. Технические условия.
