| Номер в госреестре | 63121-16 |
| Наименование СИ | Приборы энергетика однофазные |
| Обозначение типа СИ | НЕВА-Тест 7203 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы энергетика однофазные НЕВА-Тест 7203 (далее - приборы) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных электрических сетях:
- действующих значений напряжения и тока при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
- проверки однофазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей.
Принцип действия прибора основан на аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии со встроенным программным обеспечением (ПО). Прибор обеспечивает автоматическую диагностику. Архивирование результатов измерений производится во внутренней памяти прибора. Прибор имеет в своем составе последовательный интерфейс для передачи информации во внешние устройства.
Конструктивно прибор выполнен в едином корпусе с токовыми клещами (ТК). Корпус выполнен из ABS пластика. На лицевой панели прибора расположены сенсорный экран с разрешением 320*240 пикселей и кнопка включения питания. Управление прибором осуществляется с помощью виртуальных кнопок на сенсорном экране.
Питание прибора осуществляется либо от внешнего источника питания, через адаптер питания, либо от внутреннего аккумулятора.
Прибор обеспечивает индикацию на ЖКИ и регистрацию с последующей передачей на персональный компьютер (ПК) результатов измерения значений параметров электрической сети.
Область применения приборов:
- энергетическое обследование предприятий потребителей электрической энергии (энергоаудит);
- наладка и испытания систем электроснабжения;
- комплектация метрологических лабораторий (в том числе передвижных).
Приборы могут быть использованы автономно и в сочетании с персональным
компьютером (ПК), расширяющим их функциональные возможности.

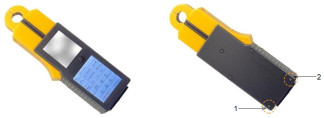

Пломбирование приборов после поверки осуществляется организацией, осуществляющей поверку. Пломба поверителя наносится в позиции 1 на рисунке 1, пломба производителя наносится в позиции 2 на рисунке 1. Обе пломбы наносятся либо способом давления на пломбу (специальную мастику), либо в виде наклеек, соответствующих действующему законодательству в области обеспечения единства измерений, и предотвращают доступ к элементам конструкции и местам регулировки прибора.
В комплекте с прибором для отображения параметров на ПК поставляется программное обеспечение (ПО) верхнего уровня. Метрологически значимых частей внешнее ПО не содержит.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО НЕВА-Тест 7203 |
| Номер версии (идентификационный номер ПО) | HV: не ниже 2.8 SV: не ниже 10.0.100 EN |
| Цифровой идентификатор ПО | 753C |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения прибора от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Основные технические и метрологические характеристики приборов приведены в таблицах 2 и 3.
| Измеряемые параметры электрической энергии | Диапазоны измерений | Пределы и вид допускаемой основной погрешности | Примечание |
| 1. Действующее (среднеквадратическое) значение переменного напряжения, В | от 15 до 265 | относительная ± 0,5 % | |
| 2. Действующее (среднеквадратическое) значение переменного тока, А | от 0,005 до 100 | относительная ± 0,5 % ± 5,0 % | 0,05 А < I < 100 А 0,01 А < I < 0,05 А |
| 3. Частота переменного тока, Гц | от 45 до 65 | абсолютная ±0,05 | |
| 4. Фазовый угол между фазными напряжением и током первых гармоник, градус | от - 180 до + 180 | абсолютная ±0,5 ±1,5 | 0,2 А < I < 100 А 0,05 А < I < 0,2 А |
| 5. Коэффициент мощности | от -1,0 до +1,0 | абсолютная ±0,005 | 0,05 А_< I < 100 А |
| 6. Активная электрическая мощность и энергия, Вт | от 0,15 до 26500 | относительная ±0,5 % ±1,0 % | 0,1 А < I < 100 А Кр* от 0,25L до 0,5C 0,05 А < I < 0,1 А Кр =1 |
| 7. Реактивная электрическая мощность и энергия, вар | от 0,15 до 26500 | относительная ±0,5 % ±1,0 % | 0,5 А < I < 100 А Кр от 0,5L до 0,5C 0,1 А < I < 0,5 А Кр =1 |
* Примечание: Кр - коэффициент мощности.
Пределы допускаемых дополнительных погрешностей, вызываемых изменением влияющих величин по отношению к нормальным условиям приведены в таблице 3.
Таблица 3
| Влияющая величина | Пределы допускаемой дополнительная погрешности |
| Изменение частоты | относительная < ±0,2 % |
| Температурный коэффициент, не более | ±0,03 %/°С |
| Г армоники в цепях тока и напряжения | относительная < ±0,5 % |
Общие технические характеристики Приборов приведены в таблице 4.
| Хар актер истика | Значение |
| Напряжение питания постоянного тока | 2,4 В |
| Потребляемая мощность, не более, В-А | 5 |
| Г абаритные размеры (высота, ширина, глубина), не более, мм | 230 х 70 х 35 |
| Масса, не более, кг | 0,4 |
| Среднее время наработки на отказ, не менее, ч | 90 000 |
| Средний срок службы, не менее, лет | 8 |
Прибор обеспечивает приведенные метрологические характеристики по истечении времени установления рабочего режима не более 15 минут.
Рабочие условия эксплуатации прибора:
Температура окружающего воздуха, °С Относительная влажность воздуха, %
от минус 10 до 45;
до 85 при 25°С;
от 84 до 106,7 (630 -800).
Атмосферное давление, кПа (мм рт. ст.)
наносится на титульных листах эксплуатационной документации типографским способом и на щитке, закрепленном на корпусе прибора.
Комплектность приборов энергетика однофазных НЕВА-Тест 7203 приведена в таблице 5.
| Таблица 5 | ||
| Наименование | Обозначение | Кол-во |
| Прибор энергетика однофазный НЕВА-Тест 7203 | ТАСВ.411722.010 | 1 шт. |
| Комплект кабелей | 1 компл. | |
| Оптическая головка | 1 шт. | |
| Руководство по эксплуатации | ТАСВ.411722.010 | 1 экз. |
| Кейс для переноса и хранения | 1 шт. | |
| Дополнительные принадлежности*: | ||
| Программное обеспечение НЕВА-Тест 7203 | 1 диск | |
| Методика поверки | ТАСВ.411722.010 | 1 экз. |
* Дополнительные принадлежности поставляются в соответствии с договором поставки. Поверка
осуществляется по документу ТАСВ.411722.010 МП "Приборы энергетика однофазные НЕВА-Тест 7203. Методика поверки ", утвержденному ФГУП «ВНИИМС» в ноябре 2015 г.
Основные средства поверки:
- установка автоматическая трёхфазная для поверки счётчиков электроэнергии НЕВА-Тест 3303Л класса точности 0,05: погрешность измерения тока: ±0,1 в диапазоне от 50 мА до 100 А, ±0,2 в диапазоне от 10 мА до 50 мА, погрешность измерения напряжения ±0,1 в диапазоне от 10 В до 250 В, погрешность измерения активной мощности ±0,05 в диапазоне токов от 0,05 до 100 А, ±0,1 в диапазоне токов от 0,01 до 0,05 А;
- установка для проверки электрической безопасности GPI-725A: испытательное постоянное напряжение 50В, 100 В, 500 В, 1000 В, диапазон измерений от 1МОм до 10 ГОм, относительная погрешность (в диапазоне от 1МОм до 50 МОм) ± 0,05 Яинд ;
- осциллограф универсальный С1-137 (С1 - 99): полоса пропускания > 1 МГц, иВХ от 0.01 до 5 В/дел., ЯВХ > 1 МОм, СВХ < 50 пФ.
Методика измерений изложена в Руководстве по эксплуатации "Приборы энергетика однофазные НЕВА-Тест 7203. Руководство по эксплуатации ТАСВ.411722.010 РЭ".
Нормативные и технические документы, устанавливающие требования к приборам энергетика однофазным НЕВА-Тест 7203
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические условия «Приборы энергетика однофазные НЕВА-Тест 7203. ТАСВ.411722.010 ТУ».
