| Номер в госреестре | 63132-16 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | АКИП-1202 |
| Изготовитель | "ITECH Electronic Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания серии АКИП-1202 (далее - источники) предназначены для воспроизведения напряжения переменного тока.
Принцип действия источников основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемое напряжение переменного тока. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники серии АКИП-1202 выпускаются в виде четырех модификаций: АКИП-1202/1, АКИП-1202/2, АКИП-1202/3, АКИП-1202/4, отличающихся конструктивным исполнением, максимальной выходной мощностью; диапазонами установки выходных параметров - напряжения и тока, наличием дополнительных режимов.
Источники имеют функции самодиагностики и защиты от перегрузок, короткого замыкания на выходе и перегрева.
Все модификации источников имеют один выходной канал. Источники позволяют контролировать одновременно параметры выходного сигнала источника и состояние подключенной нагрузки, измеряя напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.
Источники могут формировать выходное напряжение в форме прерывания, перенапряжения, провала, отклонения, а также напряжения произвольной формы. В источниках имеются функции: свипирование (нарастание/спад с заданной крутизной), создание и воспроизведение тестовых последовательностей. Для исключения случайного изменения настроек клавиши лицевой панели могут блокироваться.
Источники могут работать в режиме синхронизации для формирования трехфазного напряжения (за исключением модификации АКИП-1202/1).
На передней панели источников расположены: кнопка включения питания; дисплей для отображения значений напряжения и тока на выходе; вращающийся регулятор для установки выходных параметров; функциональные кнопки; выходные разъемы.
На задней панели источников расположены: разъем сети питания; дополнительные выходные разъемы; интерфейсы дистанционного управления и связи: GPIB (за исключением модификации АКИП-1202/1), USB, LAN, RS-232, вентиляторы охлаждения.

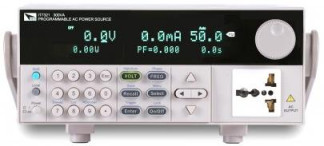

Общий вид источников приведен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов на задней панели. Знак поверки наносится на лицевую панель.
(I
| ШИ— г цюаиюлд | ||
| ’ 0.0U | 0.0ПЙ 50.0® | | |
| 0.6 0 и | PF=0.000 0.8s | |
| о | «тега *ит | |
| • | ||
| «за» спэ V |
Л Г
7
Источники АКИП-1202/1
□
Рисунок 1 - Общий вид источников
Встроенное программное обеспечение (микропрограмма) реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступна для потребителя, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики приборов нормированы с учетом влияния встроенного программного обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 0.01 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 1, 2.
| Характеристика | Значение для модификаций | |||
| АКИП-1202/1 | АКИП-1202/2 | АКИП-1202/3 | АКИП-1202/4 | |
| Максимальная выходная мощность, В • А | 300 | 750 | 1500 | 3000 |
| Пределы допускаемой абсолютной погрешности измерения мощности на выходе источника, Вт (диапазон частот от 47 до 65 Гц) | ± (0,002-РШм + 5 е.м.р.) | |||
| Диапазоны выходных напряжений, В (эффективное значение) | от 0 до 150, от 0 до 300 | |||
| Пределы допускаемой абсолютной погрешности установки и измерения напряжения 1), В | ± (0,002-Цизм + 0,6) | |||
| Диапазон частот выходного напряжения, Гц | от 45 до 500 | |||
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ± 0,1 | |||
| Нестабильность выходного напряжения при изменении напряжения питания (на ± 10 % от номинального), В | ± 0,001-Ипред | |||
| Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до максимального), В | ± 0,005-Ипред | |||
| Коэффициент гармоник выходного напряжения, %, не более | 0,5 | |||
| Максимальный выходной ток (эффективное значение), А - в диапазоне от 0 до 150 В; - в диапазоне от 0 до 300 В | 3 1,5 | 6 3 | 12 6 | 24 12 |
| Пределы допускаемой абсолютной погрешности измерения выходного тока, А - в диапазоне от 0 до 0,12 А; - в диапазоне от 0,12 до 1,2 А; - в диапазоне от 1,2 до 1пред | ± (0,002-1изм + 0,0006), ± (0,002-1изм + 0,006), ± (0,002-1изм + 0,04) | ± (0,002-1изм + 0,0006), ± (0,002-1изм + 0,006), ± (0,002-1изм + 0,06) | ± (0,002-1изм + 0,0006), ± (0,002-1изм + 0,006), ± (0,002-1изм + 0,08) | ± (0,002-1изм + 0,0006), ± (0,002-1изм + 0,006), ± (0,002-1изм + 0,1) |
Примечание:
1) Здесь и далее погрешность определяется от измеренного значения по индикатору прибора. При отсутствии режима измерения, погрешность определяется от установленного значения по индикатору прибора.
Ризм - измеренное значение мощности (Вт), е.м.р. - единица младшего разряда (Вт), иизм - измеренное значение напряжения (В), ипред - верхний предел диапазона установки напряжения (В), Буст - установленное значение частоты (Гц), 1изм - измеренное значение тока (А).
Таблица 3 - Общие технические характеристики источников питания серии АКИП-1202
| Характеристика | Значение для модификаций | |||
| АКИП-1202/1 | АКИП-1202/2 | АКИП-1202/3 | АКИП-1202/4 | |
| Напряжение питающей сети, В | 220±10 % | |||
| Частота питающей сети, Гц | от 47 до 63 | |||
| Г абаритные размеры, мм | 215x88x454 | 439x131x532 | 439x131x532 | 439x264x532 |
| Масса, кг | 9,5 | 40 | 40 | 100 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 18 до 28 от 30 до 80 | |||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до 40 от 20 до 80 | |||
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Количество | Примечание |
| Источник питания серии АКИП-1202 | 1 шт. | По заказу |
| Кабель питания | 1 шт. | Только для АКИП-1202/1 |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 63132-16 «Источники питания серии АКИП-1202. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2015 г.
Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12); шунт токовый АКИП-7501 (Госреестр № 49121-12); нагрузки электронные АКИП-1317, АКИП-1318, АКИП-1319, АКИП-1320, АКИП-1321, АКИП-1322 (Госреестр № 40236-08); измеритель нелинейных искажений С6-12 (Госреестр № 10737-86).
приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к источникам питания серии АКИП-1202
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
| Зарегистрировано поверок | 487 |
| Поверителей | 29 |
| Актуальность данных | 22.11.2024 |
