Источники питания APS, GKP, 63133-16

Источники питания серий APS, GKP предназначены для воспроизведения напряжения переменного тока или напряжения постоянного и переменного тока (в зависимости от модели).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	63133-16
Наименование СИ	Источники питания
Обозначение типа СИ	APS, GKP
Изготовитель	"Good Will Instrument Co., Ltd.", Тайвань
Год регистрации	2016
Срок свидетельства	31.12.2025
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

По принципу действия источники питания серий APS, GKP (далее - источники) основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью ВЧ преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.

Источники выпускаются в виде двух серий, отличающихся конструктивным исполнением, и ряде модификаций, отличающихся максимальной выходной мощностью; диапазонами установки выходных параметров - напряжения и тока, наличием дополнительных режимов.

Модификации источников:

- серия APS: APS-71102, APS-77050, APS-77100;

- серия GKP: GKP-72302.

Конструкция источников питания обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева.

Все модификации источников имеют один выходной канал. Источники позволяют контролировать одновременно параметры выходного сигнала источника и состояние подключенной нагрузки, измеряя напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.

Модификации источников APS-71102 и GKP-72302 могут формировать постоянное и переменное напряжение, модификации источников APS-77050 и APS-77100 формируют только переменное напряжение.

Источники могут формировать выходное напряжение в форме прерывания, перенапряжения, провала, отклонения, а также напряжения произвольной формы.

В источниках имеются функции: нарастание/спад напряжения с заданным шагом, создание и воспроизведение тестовых последовательностей. Для исключения случайного изменения настроек клавиши лицевой панели могут блокироваться.

На передней панели источников расположены: кнопка включения питания; дисплей для отображения значений напряжения и тока на выходе; вращающийся регулятор для установки выходных параметров; функциональные кнопки; кнопка включения/отключения выхода; выходные разъемы (для модификации GKP-72302 выходные разъемы расположены на задней панели), разъем интерфейса USB (для модификаций APS-77050, APS-77100, GKP-72302).

На задней панели источников расположены: разъем сети питания; дополнительные выходные разъемы, интерфейсы дистанционного управления и связи с ПК, вентиляторы охлаждения.

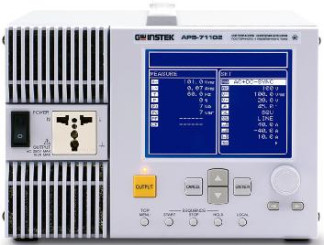

Общий вид источников приведен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов на боковой панели.

Знак поверки наносится на лицевую панель.

Программное обеспечение

Встроенное программное обеспечение (микропрограмма) реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступна для потребителя, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики приборов нормированы с учетом влияния встроенного программного обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	Не ниже 1.00
Цифровой идентификатор ПО	-
Другие идентификационные данные (если имеются)	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблицах 2, 3.

Характеристика	Значение для модификаций
Характеристика	APS-77050	APS-77100	APS-71102	GKP-72302
Максимальная выходная мощность, В • А	500	1000	1000	3000
Пределы допускаемой абсолютной погрешности измерения мощности на выходе источника, Вт	± (0,006-РШм + 5 е.м.р.)		± 24	± (0,01-Ризм + 1,5), постоянный ток, переменный ток в диапазоне частот от 45 до 65 Гц
Режимы воспроизведения напряжения	переменное напряжение		постоянное и переменное напряжение
Диапазоны выходных напряжений, В (эффективное значение)	от 0 до 150, от 0 до 300, от 0 до 600 (с опцией APS-003)		Шкала «100 В»: ± (0,1 - 190), Шкала «200 В»: ± (0,1 - 380)	Шкала «100 В»: ± (0,1 - 250), Шкала «200 В»: ± (0,1 - 500)
Пределы допускаемой абсолютной погрешности установки и измерения напряжения 2), В	в диапазоне от 0 до 99,99 В: ± (0,005-иизм + 0,02), в диапазоне от 100 до 300 В: ± (0,005-иизм + 0,2)		Шкала «100 В»: ± (0,005-Иизм + 0,8), Шкала «200 В»: ± (0,005-Иизм + 1,6)	Шкала «100 В»: ± (0,007-Иизм + 0,9), Шкала «200 В»: ± (0,007-Иизм + 1,8)
Нестабильность выходного напряжения при изменении напряжения питания (на ± 10 % от номинального), В	± 0,001-Ипред		± 0,002-Ипред	± 0,002-Ипред
Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до максимального), В	± 0,005-Ипред		± 0,005-Ипред	± 0,015 -Цпред
Коэффициент гармоник выходного напряжения, %, не более	0,5		3	0,5
Диапазон частот выходного напряжения, Гц	от 45 до 500 от 45 до 999,9 (с опцией APS-004)		от 1 до 550	от 40 до 550 в режиме переменного напряжения, от 1 до 550 в режиме постоянного+переменного напряжения
Пределы допускаемой абсолютной погрешности установки частоты, Гц	± 0,1			± 0,0001 Буст

Характеристика	Значение для модификаций
Характеристика	APS-77050	APS-77100	APS-71102	GKP-72302
Максимальный выходной ток (эффективное значение), А	в диапазоне от 0 до 150 В: 2,6; в диапазоне от 0 до 300 В: 1,3; в диапазоне от 0 до 600 В: 1,05 (с опцией APS-003)	в диапазоне от 0 до150 В: 8,4; в диапазоне от 0 до 300 В: 4 2в диапазоне от 0 до 600 В: 2,1 (с опцией APS-003)	Шкала «100 В»: 10; Шкала «200 В»: 5	Шкала «100 В»: 30; Шкала «200 В»: 15
Пределы допускаемой абсолютной погрешности измерения выходного тока, А	в диапазоне от 2 мА до 350 мА: ± (0,006 1изм + 0,5) мА, в диапазоне от 0,35 до 3,5 А: ± (0,005 1изм + 0,005), в диапазоне от 0,35 до 17 А: ± (0,005-Тизм + 0,03)		± 0,15	± (0,007 1изм + 0,08) - для предела 30 А ± (0,007 1изм + 0,04) - для предела 15 А

Примечание:

1) - здесь и далее погрешность установки (измерения) параметров нормируется для режима воспроизведения постоянного напряжения (при наличии) и переменного напряжения.

2) - Здесь и далее погрешность определяется от измеренного значения по индикатору прибора. При отсутствии режима измерения, погрешность определяется от установленного значения по индикатору прибора.

Ризм - измеренное значение мощности (Вт), е.м.р. - единица младшего разряда (Вт), иизм - измеренное значение напряжения (В), ипред - верхний предел диапазона установки напряжения (В), Буст - установленное значение частоты (Гц), 1изм - измеренное значение тока (А).

Таблица 3 - Общие технические характеристики источников питания серий APS, GKP

Характеристика	Значение для модификаций
	APS-77050	APS-77100	APS-71102	GKP-72302
Напряжение питающей сети, В	220 ± 15 %, 115 ± 15 %		230 ± 10 %, 100 ± 10 %
Частота питающей сети, Гц	от 47 до 63		от 48 до 62
Г абаритные размеры, (длинахширинахвысота), мм	430x88x400	430x88x560	258x176x440	430x398x562
Масса, кг	24	38	9,5	50
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность, %	от 18 до 28 от 30 до 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, %	от 0 до 40 от 5 до 85

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Количество	Примечание
Источник питания	1 шт.	По заказу
Кабель питания	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется по документу МП 63133-16 «Источники питания серий APS, GKP. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2015 г.

Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12); шунт токовый АКИП-7501 (Госреестр № 49121-12); частотомер универсальный CNT-90 (Госреестр № 41567-09); нагрузки электронные АКИП-1317, АКИП-1318, АКИП-1319, АКИП-1320, АКИП-1321, АКИП-1322 (Госреестр № 40236-08); измеритель нелинейных искажений С6-12 (Госреестр № 10737-86).

Сведения о методах измерений

приведены в руководствах по эксплуатации.

Нормативные документы, устанавливающие требования к источникам питания серий APS, GKP

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

2 9

переменного электрического напряжения до 1000 В в диапазоне частот от 1Т0" —2Т0 Гц.

5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
