Весы вагонные Т-675 П200, 63150-16

63150-16
Весы вагонные Т-675 П200 (далее - весы) предназначены для повагонного статического измерения масс порожних и груженых вагонов с сухими сыпучими и твердыми грузами.
Документы
Карточка СИ
Номер в госреестре 63150-16
Наименование СИ Весы вагонные
Обозначение типа СИ Т-675 П200
Изготовитель ПАО "Северсталь", г.Череповец
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Весы вагонные Т-675 П200 (далее - весы) предназначены для повагонного статического измерения масс порожних и груженых вагонов с сухими сыпучими и твердыми грузами.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от датчиков поступает в весоизмерительный прибор, для аналого-цифрового преобразования, и далее результат взвешивания в цифровой форме, через цифровой интерфейс, передаются в персональный компьютер (ПК) для отображения на его мониторе результатов взвешивания в единицах массы.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну весовую платформу с датчиками типа С, с регистрационным номером в Госреестре СИ 60480-15 (модель С16А), производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, с установочной оснасткой, производства ПАО «Северсталь» г. Череповец, прибора весоизмерительного (устройство обработки аналоговых данных) DISOBOX Plus (далее -DISOBOX Plus), регистрационный номер в Госреестре СИ 53571-13, производства фирмы «Schenck Process GmbH», Германия, ПК, со встроенным программным обеспечением (ПО) Disoplan, предназначенным для визуализации результатов взвешивания, и принтера.

ПО DISOBOX Plus позволяет осуществлять взвешивание вагонов в статическом режиме. Информация о массе взвешиваемого груза по интерфейсу Ethernet передается на ПК.

Управление весами осуществляется с помощью с помощью ПК.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство индикация отклонения от нуля (п. 4.5.5.);

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство тарирование (п. Т.2.7.4).

Весы имеют обозначение Т-675 П200.

На маркировочной табличке весов, расположенной на крышке устройства обработки аналоговых данных DISOBOX Plus указана следующая информация:

-    наименование и товарный знак предприятия-изготовителя;

-    наименование и условное обозначение типа весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    знак утверждения типа средства измерений;

-    значение максимальной нагрузки (Мах) весов;

-    значение минимальной нагрузки (Min) весов;

-    значения действительной цены деления (d) и поверочного интервала (е) весов;

-    особый диапазон рабочих температур;

-    год изготовления весов.

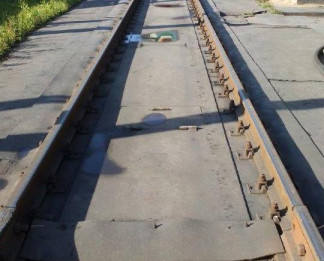

Общий вид устройства обработки аналоговых данных DISOBOX Plus, датчика С16АС3/60^ монитора ПК и общий вид весов представлены на рисунках 1 - 4.

Ограничение доступа к узлам регулирования, влияющим на метрологические характеристики весов, осуществляется путем пломбирования крышки устройства обработки аналоговых данных DISOBOX Plus с нанесением знака поверки, как показано на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служат: идентификационное наименование ПО, которое указано на маркировочной табличке, устройства обработки аналоговых данных DISOBOX Plus и номер версии ПО, который и может быть вызван через меню ПО устройства обработки аналоговых данных DISOBOX Plus с помощью ПК, как описано в руководстве по эксплуатации на весы. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VME21040

Номер версии (идентификационный номер) ПО

VWW21000

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

*-

Алгоритм вычисления цифрового идентификатора ПО

*-

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Конструкция весов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011    средний (III)

Значения Мах и Min, d, е, пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки, приведены в таблице 2.

Таблица 2

Мах,

т

Min,

т

d и е, кг

Интервал нагрузки, т

mpe,

кг

n

От 1 до 25 включ.

± 25

150

1

50

Св. 25 до 100 включ.

± 50

3000

Св. 100 до 150 включ.

± 75

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль..................................± 0,25 е

Показания индикации массы, кг, не более ............................................................................Мах+9е

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max ................................4

Диапазон первоначальной установки нуля, % от Max ..................................................................20

Диапазон выборки массы тары (Т), % от Max ................................................................от 0 до 100

Предельная нагрузка (Lim), % от Max, не более .........................................................................150

Время прогрева весов, мин ..............................................................................................................30

Количество весовых платформ, шт...................................................................................................1

Особый диапазон рабочих температур весов, °С:

-    для ГПУ .......................................................................................................от минус 40 до плюс 40

-    для DISOBOX Plus......................................................................................от минус 30 до плюс 40

Параметры электрического питания от сети переменного тока:

-    напряжение, В ...............................................................................................................от 187 до 242

-    частота, Гц .........................................................................................................................от 49 до 51

Потребляемая мощность, В-А, не более .......................................................................................600

Габаритные размеры ГПУ, мм:

-    длина .......................................................................................................................................... 15000

-    ширина .........................................................................................................................................2000

-    высота ..........................................................................................................................................1290

Масса ГПУ, т ..................................................................................................................................9,36

Средний срок службы, лет ...............................................................................................................15

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и маркировочной табличке, закрепленной на устройстве обработки аналоговых данных DISOBOX Plus.

Комплектность

1    Весы.............................................................................1 шт.

2    Руководство по эксплуатации...................................1 экз.

3    Паспорт ....................................................................... 1 экз.

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки).

Основные средства поверки - гири класса Mi и М1-2 по ГОСТ OIML R 111-1-2009.

Знак поверки наносится на свидетельство о поверке и на пломбу при пломбировании устройства обработки аналоговых данных DISOBOX Plus, как показано на рисунке 1.

Сведения о методах измерений

изложены в документе «Весы вагонные Т-675 П200, заводской № 0023. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам вагонным Т-675 П200

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения

массы».

3    Техническая документация изготовителя.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 08.11.2024
