Номер в госреестре | 63153-16 |
Наименование СИ | Датчики давления |
Обозначение типа СИ | ДДЭ 084М |
Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2016 |
Срок свидетельства | 17.02.2026 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Датчики давления ДДЭ 084М СДАИ.406239.133 (далее - датчики) предназначены для измерения гидростатического давления в составе изделия в морской воде.
Датчик состоит из:
- корпуса, в котором расположен модуль измерительный, включающий элемент, чувствительный к давлению, в виде кремниевой мембраны, и термозависимый резистор;
- кабельной перемычки, включающей блок подстроечный с резисторами настройки и термокомпенсации;
- конструктивные элементы.
Принцип работы датчика основан на воздействии давления измеряемой среды на кремниевую мембрану модуля измерительного. Деформация мембраны преобразуется тензорезисто-рами в относительное изменение сопротивления. Относительное изменение сопротивления с помощью мостовой схемы при подаче напряжения питания преобразуется в выходное напряжение.
Знак поверки наносится на свидетельство о поверке.

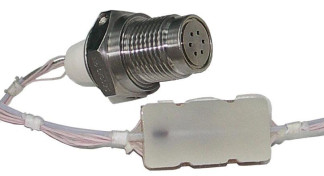

Фотография общего вида датчика давления ДДЭ 084М приведена на рисунке 1, габаритные и установочные размеры - на рисунке 2.
представлены в таблице 1.
Таблица 1
Диапазон измерений давления, МПа | 0-0,49 0-1,18 |
Выходное напряжение при нулевом значении измеряемого давления, мВ | ±3 |
Выходное напряжение при верхнем пределе измеряемого давления, мВ 0,49 МПа | 90±10 |
1,18 МПа | 220±20 |
Пределы допускаемой приведенной погрешности, % | ±1 |
Пределы приведенного значения коэффициентов функции влияния температуры, %/оС -при нулевом значении измеряемого давления; | ±0,07 |
- при верхнем пределе измеряемого давления | ±0,5 |
Диапазон рабочих температур измеряемой среды, оС | от минус 4 до 35 |
Г абаритные и установочные размеры, мм | 27,70460max, М 1801,5-6g |
Масса, кг, не более | 0,13 |
наносится на титульный лист эксплуатационной документации офсетным способом.
В комплект поставки входят:
- датчик давления ДДЭ 084М - 1 шт.;
- прокладка 18x22-1 ГОСТ 19752 - 1 шт.
- формуляр СДАИ.406239.133 ФО - 1 экз.;
- руководство по эксплуатации СДАИ.406239.133 РЭ - 1 экз.;
- инструкция по входному контролю СДАИ.406239.133 И11 — 1 экз.;
- методика поверки СДАИ.406239.133 МП — 1 экз.
осуществляется в соответствии с документом СДАИ.406239.133 МП «Датчик давления ДДЭ 084М. Методика поверки», утвержденным АО «НИИФИ» 24.11.2015 г.
Основные средства поверки: источник питания постоянного тока Б5-45А (Госреестр № 5965-77; диапазон задаваемых напряжений от 0,1 до 49,9 В, погрешность ±10,5%иуст+0,1 %Umax) В; прибор комбинированный цифровой Щ301 (Госреестр № 8638-00; R: 0,01 Ом - 100 МОм; U-: 1 мкВ - 1 кВ; класс точности измеряемого сопротивления 0,1/0,02-0,5/0,2), класс точности измеряемого напряжения (0,05/0,02-0,1/0,05); манометр избыточного давления МП-60 (Госреестр № 31703-06; диапазон измерений (0,1 - 6) МПа; класс точности 0,05).
Методика измерений содержится в руководстве по эксплуатации СДАИ.406239.133РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДДЭ 084М
1. Датчик давления ДДЭ 084М — Технические условия СДАИ.406239.133ТУ.
2. ГОСТ 8.802-2012 «Государственная поверочная схема для средств измерения избыточного давления до 250 МПа.
