Весы тензометрические вагонные ВТВ-С, 63156-16

Назначение

Весы тензометрические вагонные ВТВ-С (далее - весы) предназначены для статических измерений массы железнодорожных транспортных средств.

Описание

Конструктивно весы состоят из модулей.

Г рузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять от одной до четырех секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). При этом соседние секции могут иметь две общие точки опоры (датчика).

Прибор весоизмерительный выполнен в отдельном корпусе и включает в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, дисплей для отображения результатов взвешивания, клавиатура, а так же цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к весоизмерительному прибору через соединительную коробку и/или нормирующий преобразователь ЦНП, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск.

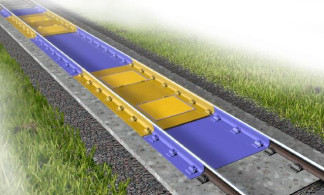

Пример общего вида ГПУ весов и весоизмерительных приборов представлены на рисунках 1 - 3.

ТВ-003/05Н    ВКЦ    ВКА

Рисунок 2 - Общий вид весоизмерительных приборов

ПК

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

WE2111

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (Госреестр № 60480-15);

-    датчики весоизмерительные тензорезисторные WBK (Госреестр № 56685-14);

-    датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (Госреестр № 57673-14);

-    датчики весоизмерительные МВ 150 (Госреестр № 44780-10);

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, ^lumn, модификации HM9B (Госреестр № 55371-13).

При использовании в весах датчиков с цифровым выходным сигналом весоизмерительные приборы представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

-    приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A (Госреестр № 50968-12);

-    преобразователь весоизмерительный ТВ-003/05Н, изготовитель - фирма ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково;

-    электронный весовой терминал серии ВКА, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск;

-    приборы весоизмерительные WE, модификация WE2111 (Госреестр № 61808-15);

В качестве терминала используются:

-    электронный цифровой весовой терминал серии ВКЦ, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск;

-    приборы весоизмерительные DIS2116, DWS2103, модификации DIS2116 (Госреестр № 61809-15);

-    персональный компьютер, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов обозначаются следующим образом:

ВТВ-С - [МНЛНЧ-ИЪМ-И-И где:

М - Максимальная нагрузка (Max), т: 30; 60; 80; 100; 150; 200;

Л - длина секции ГПУ, м: от 3 до 7;

T - количество секций ГПУ: 1; 2; 3; 4;

Ц - условное обозначение для весов, использующих цифровые датчики (индекс отсутствует для весов с аналоговыми датчиками);

Ex - весы во взрывозащищенном исполнении (индекс отсутствует для весов выполненных не во взрывозащищенном исполнении);

П - условное обозначение для весов без капитального фундамента (индекс отсутствует для весов с фундаментом);

2 - условное обозначение для многодиапазонных весов (индекс отсутствует для однодиапазонных весов).

Значения максимальной нагрузки Max (Мах; диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min; диапазонов взвешивания многодиапазонных весов), поверочного интервала e (e диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

Знак поверки наносится на лицевую панель весоизмерительного прибора и/или в свидетельство о поверке.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус весоизмерительного прибора и/или нормирующего преобразователя ЦНП пломбируется свинцовой, мастичной, пластиковой пломбой либо пломбой в виде разрушаемой наклейки.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 4 - 6.

2

/

1

О ООО О

1

3

WE2111

Рисунок 4 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба; 3 - пломба в виде разрушаемой наклейки)

CI-6000A    ПК

Рисунок 5 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая

пломба; 2 - мастичная пломба)

Каооа»» л!!

*- f Y f .Т ft П ft it I ti f |Hit

1HIL

1 \

У* #е»еШ«э %

Рисунок 6 - Схема пломбировки нормирующего преобразователя ЦНП (1 - свинцовая или пластиковая пломба)

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш (справедливо для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (справедливо для ПК).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров в приборах WE2111 и DIS2116 предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Примечание: * обозначение «х» не относится к метрологически значимому ПО;

** обозначение «хх» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................III (средний)

Значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблицах 2 и 3.

100 % Мах (100 % Maxr)

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многодиапазонные весы

Диапазон уравновешивания тары

Диапазон температуры для ГПУ, °С:

-    при использовании датчиков С16А, С 16i, МВ-150...............от минус 50 до плюс 50;

-    при использовании датчиков WBK..................................от минус 40 до плюс 50;

-    при использовании датчиков HM9B.................................от минус 30 до плюс 40;

-    при использовании датчиков QS.....................................от минус 10 до плюс 40.

Диапазон температур для индикатора (терминала), °С:

-    ТВ-003/05Н................................................................от минус 30 до плюс 40;

-    ВКЦ; ВКА; ПК......................................................................от 0 до плюс 40;

-    WE2111; DIS2116; CI-6000A..........................................от минус 10 до плюс 40.

Диапазон температур для нормирующего преобразователя ЦНП, °С:.. ..от минус 50 до плюс 50. Параметры электропитания от сети переменного тока:

напряжение, В...............................................................................220 -10%%;

частота, Гц.........................................................................................50±1.

Параметры электропитания от источника постоянного тока (аккумуляторной батареи):

напряжение, В..................................................................................6 - 30

Знак утверждения типа

наносится на маркировочную табличку, расположенную на весоизмерительном приборе и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы....................................................................................................................................1 шт.

Руководство по эксплуатации весов...............................................................................1 экз.

Руководство по эксплуатации прибора весоизмерительного.......................................1 экз.

Дополнительное оборудование и ЗИП согласно технической документации (по дополнительному заказу).........................................................................................................................1 к-т.

Поверка

осуществляется в соответствии с документом ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № РЭП 4274-ВО-003.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Раздел 8 «Порядок работы» документа «Весы тензометрические вагонные ВТВ-С. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам тензомет-рическим вагонным ВТВ-С

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    ТУ4274-003-34523086 «Весы тензометрические вагонные ВТВ-С. Технические условия».
