Калибраторы ТС701, 63161-16

Назначение

Калибраторы серии ТС701 (далее по тексту - калибраторы) предназначены для воспроизведения нормированных значений линейных перемещений при поверке и калибровке контактных навесных и бесконтактных измерителей перемещений.

Описание

Принцип действия калибраторов основан на преобразовании задаваемых линейных перемещений в электрический сигнал, изменяющийся пропорционально линейным перемещениям.

Конструктивно калибраторы выполнены в виде стойки, на которой расположены направляющие для перемещения подвижной каретки с установленным в ней подвижным шпинделем, основания с установленным неподвижным шпинделем соосно с подвижным шпинделем. Подвижная каретка связана с датчиком линейных перемещений. Перемещение подвижной каретки производится при помощи микрометрического винта. Информация о произведённом перемещении поступает в отсчётное устройство, где обрабатывается и выводится на индикацию в единицах длины.

Калибраторы изготавливаются в двух исполнениях:

-    исполнение 1 (рисунок 1) - в качестве отсчетного устройства служит цифровое отсчётное устройство линейных перемещений;

-    исполнение 2 (рисунок 2) - в качестве отсчетного устройства служит цифровая измерительная система на базе интерфейсного модуля и программно-технического комплекса (ПТК).

Каждое исполнение калибраторов имеет следующие модификации:

-    модификации исполнения 1: TC701-12-1-Z, TC701-25-1-Z; TC701-50-1-Z; TC701-60-1-Z; TC701-100-1-Z (рисунок 1), где Z - параметр по пределам допускаемой погрешности;

-    модификации исполнения 2: TC701-12-2-Z, TC701-25-2-Z; TC701-50-2-Z; TC701-60-2-Z; TC701-100-2-Z (рисунок 2), где Z - параметр по пределам допускаемой погрешности.

Модификации калибраторов отличаются метрологическими характеристиками, способом крепления измерительной стойки, пределами допускаемой погрешности, габаритными размерами и массой.

Обозначение калибратора:

TC701-X-Y-Z,

где

ТС701 -номер проекта предприятия разработчика калибраторов;

X- диапазон измерений линейных перемещений, мм;

Y- исполнение по виду отсчетного устройства;

Z- параметр по пределам допускаемой погрешности (0,2; 0,5; 1,0).

в)

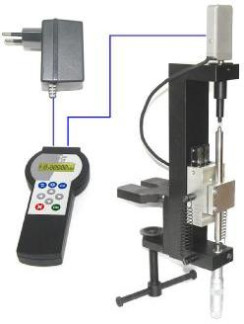

Рисунок 1 - Калибраторы серии ТС 701 исполнения 1: а) TC701-12-1-Z и TC701-25-1-Z;

б) TC701-50-1-Z;

в) TC701-60-1-Z и TC701-100-1-Z

Программное обеспечение

Цифровое отсчётное устройство калибраторов исполнения 1 программного обеспечения не содержит.

Программное обеспечение калибраторов исполнения 2 предназначено для отображения цифрового значения воспроизведенного линейного перемещения на мониторе персонального компьютера.

Таблица 1 - Программное обеспечение

Программное обеспечение встроено в персональный компьютер и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. При работе с системой пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения калибраторов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Диапазон воспроизведений линейных перемещений калибраторов

Таблица 3 - Пределы допускаемой погрешности воспроизведения линейных перемещений калибраторов при температуре окружающего воздуха (20 ± 2) °С _

Примечание: * - без учета шага дискретности отсчета.

Таблица 4 - Г абаритные размеры калибраторов (без учета отсчетного ус тройства)

Таблица 5 - Масса калибраторов (без учета отсчетного устройства)

Питание калибраторов осуществляется от сети переменного тока (через источник сетевого питания).

Параметры электрической сети:

-    напряжение, В.........................230 ± 10 %;

-    частота, Гц..............................50 ± 1.

Вероятность безотказной работы калибраторов за 2000 часов, не менее - 0,9.

Средний срок службы калибраторов не менее 10 лет.

Диапазон рабочих температур, °С    от 18 до 22

Относительная влажность, %    от 40 до 80.

Знак утверждения типа

наносится на футляр калибраторов методом наклейки и на титульном листе паспорта типографским методом.

Комплектность

Таблица 5 - Комплектность средств измерений__

Поверка

осуществляется в соответствии с документом МП 63161-16 «Калибраторы серии ТС701. Методика поверки», утвержденным ФГУП «ВНИИМС» 21 сентября 2015 г.

Основные средства поверки:

- система лазерная измерительная ML10 (Госреестр № 19017-05).

Знак поверки в виде голографической наклейки наносится на основание калибратора. Знак поверки в виде оттиска клейма поверителя наносится в свидетельство о поверке.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» руководства по эксплуатации калибраторов.

Нормативные и технические документы, устанавливающие требования к калибраторам серии ТС701

ТУ 4271-017-99369822-13 «Калибраторы серии ТС701. Технические условия».
