Системы температурного мониторинга трансформаторов Qualitrol серии T/Guard, 63163-16

Назначение

Системы температурного мониторинга трансформаторов Qualitrol серии T/Guard (далее -системы) предназначены для прямого измерения и контроля температуры обмоток различных трансформаторов (в т.ч. малой мощности, распределительных, высокого, сверхвысокого и ультравысокого напряжения), а также верхних слоев трансформаторного масла и последующей передачи измеренных данных по цифровым каналам связи.

Описание

Принцип действия системы, состоящей из устройства измерения и обработки сигналов (далее - устройства) и подключаемых к нему первичных преобразователей температуры (датчиков), основан на свойстве поглощения света полупроводниками и заключается в освещении чувствительного элемента датчика (ЧЭ) - арсенид-галлиевого (GaAs) кристалла датчика и расчете температуры по граничной длине волны спектра оптического поглощения данного кристалла. ЧЭ помещен в защитную трубку и соединен с оптоволоконным кабелем.

Датчики устанавливаются в обмотку трансформатора, либо в любое иное место, требующее измерение температуры, и допускающее установку, при его изготовлении либо при ревизии обмоток. Устройства системы устанавливаются в шкафу управления силового трансформатора или в собственном кожухе рядом с трансформатором.

Все датчики имеют унифицированные характеристики и допускают использование с различными моделями T/Guard.

Модельный ряд систем включает в себя устройства T/Guard 405, T/Guard 408, T/Guard 408XT и T/Guard Link, различающиеся по количеству измерительных каналов, по типу выходного сигнала (наличие или отсутствие релейных выходов), по конструктивному исполнению и по функциональным возможностям (объем внутренней памяти, тип интерфейса и т.д.).

Устройства могут быть снабжены встроенными дисплеями, отображающими значения измеренных температур по каждому каналу.

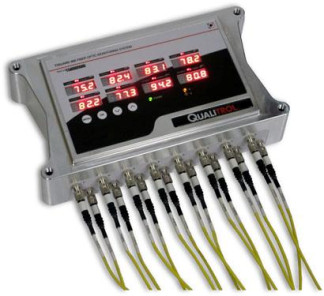

Общий вид устройств приведен на рисунках 1-3.

V    У/

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Программное обеспечение

Программное обеспечение (ПО) систем состоит из двух частей: встроенное и автономное ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в измерительный блок устройства измерения и обработки сигналов системы на заводе-изготовителе во время производственного цикла. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики системы оценены с учетом влияния на них встроенного ПО.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

(*)

Примечание: - и более поздние версии.

Системы могут работать со следующим автономным ПО:

-    OptiLink II (ПО поставляется вместе с системами и позволяет просматривать текущие измерения, архивы измерений и конфигурировать устройство);

-    Qualitrol Q-Link (ПО работает на устройствах Apple и доступно для скачивания из AppStore. Позволяет просматривать текущие измерения с устройств серии T/Guard 408XT).

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

В комплект поставки систем входят:

-    система - 1 шт. (модель и набор аксессуаров определяются в соответствии с заказом);

-    Руководство по эксплуатации (на русском языке) - 1 экз.;

-    паспорт - 1 экз.;

-    методика поверки - 1 экз.;

-    CD-диск с технической документацией и программным обеспечением - 1 шт.

Поверка

осуществляется по документу МП 63163-16 «Системы температурного мониторинга трансформаторов Qualitrol серии T/Guard. Методика поверки», разработанному и утверждённому ФГУП «ВНИИМС», 02.03.2015 г.

Основные средства поверки:

-    термометр электронный лабораторный «ЛТ-300», пределы допускаемой абсолютной погрешности: ±0,05 °С в диапазоне температур от минус 50 до плюс 199,99 °С, ±0,2 °С в диапазоне температур от плюс 200 до плюс 300 °С;

-    калибраторы температуры серии ATC-R/RTC-R моделей ATC/RTC-157B, ATC-320B, ATC-650B, RTC-700B, общий диапазон воспроизводимых температур от минус 45 до плюс 700 °С, пределы допускаемой абсолютной погрешности воспроизведения заданной температуры ±(0,04.0,35) °С, нестабильность поддержания заданной температуры: ±(0,005.0,02) °С.

Сведения о методах измерений

приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам температурного мониторинга трансформаторов Qualitrol серии T/Guard

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация Qualitrol Company LLC, США и Neoptix Canada LP, Канада.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
