| Номер в госреестре | 63172-16 |
| Наименование СИ | Меры удельной электрической проводимости |
| Обозначение типа СИ | СО-230 |
| Изготовитель | ООО "КОНСТАНТА", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры удельной электрической проводимости СО-230 (далее по тексту предназначены для воспроизведения значений удельной электрической проводимости.
меры)
Принцип действия заключается в том, что при размещении пластины в переменном электрическом поле или при прикладывании постоянного электрического тока к контактной системе на мере создается напряжение, которое измеряется и пересчитывается в сопротивление, а с учетом геометрических параметров меры - в удельную электрическую проводимость.
Меры представляют собой плоскопараллельные пластины, изготовленные из металлов и их сплавов (титан, алюминий, латунь-бронза, медь) с соответствующей удельной электрической проводимостью.
Меры могут быть укомплектованы электронным индикатором температуры, который встроен в подставку. Чаще всего укомплектовывают подставку с тринадцатью мерами.
Конструкция мер и высокая однородность характеристик в объеме каждой меры обеспечивают возможность передачи единицы удельной электрической проводимости различными методами (перекрестными четырехзондовыми, вихретоковыми) с высокой точностью.
Для обеспечения измерений перекрестным четырехзондовым методом (Ван-дер-Пау) меры снабжены специальной контактной системой, обеспечивающей взаимную замену токовых и потенциальных выводов, а также предусмотрена возможность измерения абсолютного значения толщины мер (с извлечением мер из подставки).
При использовании вихретокового метода измерения, меры используются вместе с подставкой, что позволяет предотвратить механические повреждения при эксплуатации. Форма и размер мер обеспечивают возможность применения широкого ряда преобразователей вихретоковых измерителей удельной электрической проводимости.
Меры закрепляются в пластиковую подставку, на которой нанесена маркировка, включающая название производителя, наименование мер, серийный номер и номинальное значение удельной электрической проводимости каждой меры. Меры могут поставляться как по отдельности, так и в виде комплекта.
Знак поверки наносится на свидетельство о поверке.
Внешний вид мер приведен на рисунке 1.

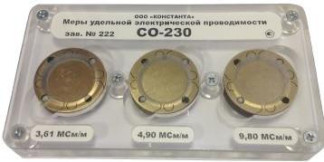

Рисунок 1 - Меры удельной электрической проводимости СО-230
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Нормированное значение |
| Диапазон воспроизводимых значений удельной электрической проводимости, МСм/м | 0,5 - 59 |
| Пределы допускаемой основной относительной погрешности определения действительного значения удельной электрической проводимости, % | ± 1 |
| Пределы допускаемой дополнительной погрешности (отклонение действительного значения) удельной электрической проводимости в зависимости от температуры в рабочем диапазоне температур, МСм/м* для мер титановой группы для мер латунно-бронзовой группы для мер алюминиевой группы для мер медной группы | от минус 0,16 до 0,12 от минус 0,25 до 0,17 от минус 3,5 до 2,3 от минус 5,5 до 3,5 |
| Толщина мер, мм о < 36 МСм/м о > 36 МСм/м | 6 4 |
| Диаметр рабочей поверхности мер, мм, не менее | 20 |
| Г абаритные размеры, мм, не более меры мер в подставке | 50x50x10 300х250х25 |
| Масса, кг, не более меры мер в подставке | 0,3 3 |
| Средний срок службы, лет | 10 |
| Нормальные условия: температура окружающего воздуха, °С относительная влажность воздуха, %, не более атмосферное давление, кПа | 20,0 ± 1,0 80 84 - 106,7 |
| Рабочие условия: температура окружающего воздуха, °С относительная влажность воздуха, %, не более атмосферное давление, кПа | 0 — 50 80 84 - 106,7 |
| Примечание: Отклонение действительного значения удельной электрической проводимости в зависимости от температуры в рабочем диапазоне температур определяется для каждой меры при выпуске, указывается в паспорте и определяется по формуле Dt Ds =-, a •s 20 где a - температурный коэффициент металла; s 20 - действительное значение удельной электрической проводимости при температуре 20 °С | |
наносится на подставку и на паспорт типографическим способом.
| Наименование | Количество |
| Меры удельной электрической проводимости | В соответствии с паспортом на комплект мер |
| Электронный индикатор температуры | В соответствии с паспортом на комплект мер |
| Подставка | 1 |
| Паспорт | 1 |
| Методика поверки УАЛТ. 151.230.00МП | 1 |
осуществляется по документу УАЛТ.151.230.00МП «Меры удельной электрической проводимости СО-230. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2015 г.
Основные средства поверки:
- измеритель малых сопротивлений ИМС-1, диапазон измерений (1 нОм — 10 Ом), ПГ ±(0,00005R+0,000003) мОм;
- микрометр МК25-1 с цифровым отсчетным устройством ГОСТ 6507-78;
- мера электрического сопротивления Р310 (0,001 Ом), СКО 210 .
1 ГОСТ 23776-79 «Изделия углеродные. Методы измерения удельного электрического сопротивления».
2 ГОСТ 27333-87 «Контроль неразрушающий. Измерение удельной электрической проводимости цветных металлов вихретоковым методом».
3 Руководство по эксплуатации на меры удельной электрической проводимости СО-230.
Нормативные и технические документы, устанавливающие требования к мерам удельной электрической проводимости СО-230
ТУ 422598-036-52206099-2014. «Меры удельной электрической проводимости СО-230. Технические условия».
| Зарегистрировано поверок | 151 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
