Системы автоматизированные измерительные ТЕСТ-1103, 63173-16

Назначение

Системы автоматизированные измерительные ТЕСТ-1103 (далее - системы) предназначены для измерений и воспроизведений электрических величин в процессе проверки объектов контроля (ОК).

Описание

Конструктивно система состоит из подсистем ИАБ (BSS SYSTEM), ИНШ (HI CURR LOADS), СЭ70 и двух подсистем ИБФ (SAS SYSTEM). Подсистемы ИБФ, ИАБ и ИНШ представляют собой электронные стойки с установленными в них источниками питания и электронными нагрузками, которые являются функционально законченными электронными устройствами. Подсистема СЭ70 выполнена по модульному принципу на основе стандарта VXI и представляет собой набор функциональных модулей, размещенных в базовом блоке (крейте) INTE005 FC VXI 3.0 Mainframe и объединенных, в зависимости от функционального назначения, в каналы, управляемые от внешней ПЭВМ. Базовый блок с установленными в него модулями образует блок электронный БЭ138, к которому прикрепляются три коммутационные панели КП1-1103, КП2-1103 и КП3-1103, а также панель питания. Дополнительно в состав подсистемы СЭ70 входит источник питания постоянного тока Agilent N6701A c модулями N6744B и N6776A. Подсистема СЭ70 функционально состоит из системы ИКСЭП (имитация сигналов контроллера), ИЭБ (имитация сигналов аккумуляторной батареи) и ИАРК (имитация сигналов аппаратуры регулирования). Управление и обмен данными между составными частями системы ТЕСТ-1103 осуществляется по сети Ethernet.

В системе реализованы следующие измерительные каналы:

-    измерительные каналы (ИК) напряжения постоянного тока;

-    ИК сопротивления постоянному току;

-    каналы воспроизведения напряжения постоянного тока;

-    каналы воспроизведения сопротивления постоянному току датчиков температуры (ДТ).

ИК напряжения постоянного тока

Каналы реализованы с помощью шести мезонинных модулей измерителя мгновенных значений напряжения МН8И-10В из состава подсистемы СЭ70.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам, величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя.

ИК сопротивления постоянному току

ИК сопротивления постоянному току реализованы шестью мезонинными модулями МС8-2Л из состава подсистемы СЭ70, обеспечивающими измерение величины сопротивления постоянному току по двухпроводной схеме.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой величины активного сопротивления в двоичный цифровой код, доступный для чтения программой пользователя.

Каналы воспроизведения напряжения постоянного тока

Каналы реализованы с помощью четырех модулей ИПТН16 из состава подсистемы

Принцип действия каналов основан на воспроизведении напряжения постоянного тока путем цифро-аналогового преобразования кодов управления в значения выходного напряжения.

Каналы воспроизведения сопротивления постоянному току датчиков температуры (ДТ)

Каналы реализованы с помощью шести мезонинных модулей МЭМС2-4Л из состава подсистемы СЭ70.

Принцип действия каналов воспроизведения сопротивления постоянному току ДТ заключается в коммутации резисторов, установленных на мезонинном модуле, на требуемый канал.

По условиям эксплуатации системы относятся к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 40 °С и относи-тельной влажности воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

Защита от несанкционированного доступа предусмотрена в виде пломбировки функциональных модулей, установленных в крейт (рисунок 1).

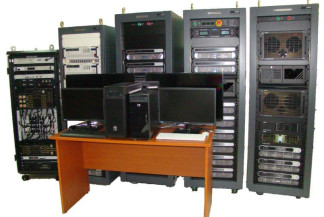

Внешний вид системы, с указанием места нанесения знака утверждения типа и знака поверки, приведен на рисунке 2.

Место нанесения знака утверждения типа и знака поверки

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации ПО верхнего уровня.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Влияние ПО на метрологические характеристики системы учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Технические характеристики

Имитация сигналов контроллера (ИКСЭП)

ИК напряжения постоянного тока

Диапазоны измерений напряжения постоянного тока, В...............от 0 до 4,5, от 0 до 4,7

Пределы допускаемой приведенной (к верхнему пределу (к ВП)) погрешности

измерений напряжения постоянного тока, %............................................................................± 0,1

Количество ИК:

-    диапазон от 0 до 4,5 В.......................................................................................................36

-    диапазон от 0 до 4,7 В.......................................................................................................32

ИК сопротивления постоянному току

Диапазон измерений сопротивления постоянному току, кОм.........................от 12 до 30

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному

току, Ом........................................................................................................................................± 550

Количество ИК.....................................................................................................................12

Имитация сигналов аккумуляторной батареи (ИЭБ)

Каналы воспроизведения напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока, В..........................от 0 до 4,7

Дискретность воспроизведения напряжения постоянного тока, В..............................0,01

Пределы допускаемой абсолютной погрешности воспроизведения напряжения

постоянного тока, мВ......................................................................................................................± 5

Количество каналов.............................................................................................................16

Каналы воспроизведения сопротивления постоянному току ДТ

Диапазон воспроизведения сопротивления постоянному току, кОм..............от 12 до 30

Дискретность воспроизведения сопротивления постоянному току, Ом......................100

Пределы допускаемой абсолютной погрешности воспроизведения соп-2ротивления

постоянному току, Ом..........................................................................................± (0,240- •Rx + 2),

где Rx - устанавливаемое значение, Ом.

Количество каналов.............................................................................................................12

Имитация сигналов аппаратуры регулирования (ИАРК)

Каналы воспроизведения напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока, В..........................от 0 до 4,5

Дискретность воспроизведения напряжения постоянного тока, В..............................0,01

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ......................................................................................................................± 5

Количество каналов.............................................................................................36

Общие характеристики Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм,

не менее.............................................................................................................................................20

Электрическая прочность изоляции цепи сетевого питания, В, не менее..................1500

Электрическое сопротивление цепи защитного заземления, Ом, не более..................0,1

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С..............................................................от 5 до 40

-    относительная влажность воздуха при температуре 25 °С, %........................от 45 до 80

-    атмосферное давление, кПа......................................................................от 84,0 до 106,7

Параметры электропитания:

-    напряжение переменного тока, В...........................................................................220 ± 22

-    частота переменного тока, Гц.....................................................................................50 ± 1

Масса, кг, не более...........................................................................................................2000

Полная мощность, потребляемая от сети питания, кВ-А, не более..................................3

Сила тока, потребляемая от сети питания, и габаритные размеры подсистем приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на лицевую панель подсистемы СЭ70 в виде наклейки и на титульный лист формуляра методом компьютерной графики.

Комплектность

Комплект поставки систем приведен в таблице 3. Таблица 3

Примечание:

(1)    покупное изделие;

(2)    поставляется на компакт-диске (CD).

Поверка

осуществляется в соответствии с разделом 12 «Поверка» документа ФТКС.411713.164РЭ «Система автоматизированная измерительная ТЕСТ-1103. Руководство по эксплуатации», утвержденным ФГУП «ВНИИМС» 15.05.2015 г.

Основные средства поверки:

-    установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерения сопротивления изоляции) от 1 до 9999 МОм, пределы допускаемой относительной погрешности измерений сопротивления ± (5-20) %; диапазон измерений сопротивления (в режиме измерения сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А, пределы допускаемой абсолютной погрешности измерений сопротивления ± (0,01 •Яизм + 0,003), где Яизм - измеренное значение сопротивления, Ом.

-    мультиметр цифровой ЦММ1 (рег. № 50927-12): диапазон измерения сопротивления постоянному току от 0 до 1000 Ом с относительной погрешностью измерения не более (0,008+0,004Rr/Rx) % в диапазоне от 0 до 100 Ом и не более (0,008+0,001Як/Ях) % в диапазоне от 100 до 1000 Ом, где Як - значение верхней границы диапазона измерений, Rx - измеренное значение; диапазон измерения напряжения постоянного тока от 0 до 10 В с относительной погрешностью измерения не более (0,004+0,0035Ur/Ux) % в диапазоне от 0 до 100 мВ, не более (0,003+0,0007Цк/их) % в диапазоне от 0,1 до 1 В и не более (0,002+0,0005№:/Ux) % в диапазоне от 1 до 10 В, где ик - значение верхней границы диапазона измерений, Ux - измеренное значение.

-    магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления постоянному току от 0 Ом до 100 кОм, класс точности 0,05.

Сведения о методах измерений

приведены в документе «Система автоматизированная измерительная ТЕСТ-1103. Руководство по эксплуатации ФТКС.411713.164РЭ».

Нормативные и технические документы, устанавливающие требования к системам автоматизированным измерительным ТЕСТ-1103

ФТКС.411713.164ТУ «Система автоматизированная измерительная ТЕСТ-1103. Технические условия».
