Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 63178-16 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | HMO1052, HMO1072, HMO1102, HMO1212, HMO1222, HMO1232 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 выполнены в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудновременных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и Ethernet.
Модели осциллографов цифровых запоминающих НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 отличаются полосой пропускания.
Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 имеют следующие опции:
Н0010/Н0011/Н0012 - функции запуска и декодирования сигналов в соответствии с протоколами I2C, SPI, UART/RS-232/CAN, LIN;
Н03508 - логический пробник.
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232 за пределы допускаемых значений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
|
Идентификационные данные (признаки) |
Значение |
|
|
НМ01052, НМ01072, НМ01102 |
НМ01212, НМ01222, НМ01232 |
|
|
Идентификационное наименование ПО |
FW НМ01002 |
FW НМ01202 |
|
Номер версии (идентификационный номер) ПО |
не ниже 05.457 |
не ниже 05.870 |
|
Цифровой идентификатор ПО |
нет данных |
нет данных |
|
Другие идентификационные данные, если имеются |
нет данных |
нет данных |

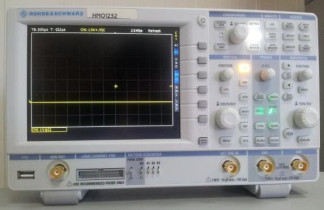

Внешний вид осциллографов цифровых запоминающих НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232, место нанесения наклейки со знаком утверждения типа средства измерения, место нанесения знака поверки представлены на рисунке 1.
-ILJ'
Основные метрологические и технические характеристики осциллографов цифровых запоминающих НМ01052, НМ01072, HMO1102, HMO1212, HMO1222, HMO1232 приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
|
1 |
2 |
|
|
Число каналов |
2 |
|
|
Разрядность АЦП, бит |
8 |
|
|
Максимальная частота дискретизации на канал, ГГц |
HMO1052, HMO1072, HMO1102 |
0,5 на каждый канал 1 при объединении каналов |
|
HMO1212, HMO1222, HMO1232 |
1 на каждый канал 2 при объединении каналов |
|
|
Объем памяти на канал, Мбайт |
HMO1052, HMO1072, HMO1102 |
0,5 на каждый канал 1 при объединении каналов |
|
HMO1212, HMO1222, HMO1232 |
1 на каждый канал 2 при объединении каналов |
|
|
Полоса пропускания, МГц |
HMO1052 |
от 0 до 50 |
|
HMO1072 |
от 0 до 70 при КО1 > 5 мВ/дел |
|
|
HMO1102, HMO1212 |
от 0 до 100 при КО > 5 мВ/дел |
|
|
HMO1222 |
от 0 до 200 при КО > 5 мВ/дел |
|
|
HMO1232 |
от 0 до 300 при КО > 5 мВ/дел |
|
|
Время нарастания переходной характеристики, нс, не более |
HMO1052 |
7 |
|
HMO1072 |
5 |
|
|
HMO1102, HMO1212 |
3,5 |
|
|
HMO1222 |
1,75 |
|
|
HMO1232 |
1,15 |
|
|
Диапазон значений коэффициента развертки |
HMO1052, HMO1072, HMO1102 |
от 2 нс/дел до 50 с/дел |
|
HMO1212, HMO1222, HMO1232 |
от 1 нс/дел до 50 с/дел |
|
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
± 50х10'6 |
|
|
Диапазон значений коэффициента отклонения |
от 1 мВ/дел до 10 В/дел (шаг 1-2-5) |
|
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения, % |
± 3,0 |
|
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,8 при КО > 5 мВ/дел |
|
|
1,5 при КО < 5 мВ/дел |
||
|
Минимальный уровень синхронизации от входа внешнего запуска, В, не более |
0,5 |
|
|
Источники синхронизации |
входы каналов, вход внешнего запуска |
|
|
Режимы запуска |
автоматический, ждущий, однократный |
|
|
Примечание 1 КО - коэффициент отклонения |
||
|
1 |
2 |
|
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, по длительности импульса |
|
|
Входное сопротивление (R) |
НМ01052, НМ01072, НМ01102 |
1 МОм |
|
НМ01212, НМ01222, НМ01232 |
1 МОм или 50 Ом |
|
|
Входная емкость |
НМ01052, НМ01072, НМ01102 |
(16 ± 4) пФ |
|
НМ01212, НМ01222, НМ01232 |
(16 ± 4) пФ для R = 1 МОм |
|
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
|
Потребляемая мощность |
не более 30 Вт |
|
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
140 х 285 х 175 |
|
|
Масса (без опций и аксессуаров), кг, не более |
2,5 |
|
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % |
от 5 до 40 до 80 |
|
|
Хранение/транспортирование: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % |
от минус 20 до + 70 до 70 |
|
|
Время прогрева |
30 мин |
|
наносится на лицевую панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят: осциллограф цифровой запоминающий НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232, опции к осциллографу - по отдельному заказу, кабель питания, пассивные пробники (по количеству каналов), техническая документация фирмы-изготовителя, методика поверки РТ-МП-2744-441-2015.
осуществляется по документу РТ-МП-2744-441-2015 «ГСИ. Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.11.2015 года. Знак поверки наносится на лицевую панель осциллографа в соответствии с рисунком 1.
Таблица 3 - Средства поверки
|
Наименование средства поверки |
Требуемые технические характеристики средства поверки |
Рекомендуемое средство поверки |
|
|
Пределы измерений |
Пределы допускаемой погрешности |
||
|
Калибратор осциллографов |
Т: от 0,5 нс до 50 с Шост: от 3 мВ до 30 В Шкз: от 5 мВ до 2 В (от 10 Гц до 500 МГц) Тфр: не более 150 пс |
± 0,0005 % ± 0,5 % ± 10 % |
Калибратор осциллографов Fluke 9500B (Госреестр № 30374-13) |
содержатся в документе «Осциллографы цифровые запоминающие НМ01052, НМ01072, НМ01102, НМ01212, НМ01222, НМ01232. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим НМ01052, НМ01072, HMO1102, HMO1212, HMO1222, HMO1232
1. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 384 |
| Поверителей | 33 |
| Актуальность данных | 15.09.2024 |
