Трансформаторы напряжения JSZV, 63179-16

Назначение

Трансформаторы напряжения JSZV (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Описание

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы являются однофазными, заземляемыми, опорного типа, с одним выводом первичной обмотки, выполненные из специального компаунда, с одним коэффициентом трансформации. Компаундное литье выполняет одновременно функции изолятора, несущей конструкции и защиту обмоток от климатических и механических воздействий. Вывод первичной обмотки расположен на верхней части трансформатора, к которому присоединятся предохранитель. Выводы вторичных обмоток расположены нижней части трансформатора. Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закреплённой на основании и закрываемой съемной изоляционной пломбируемой крышкой. На лицевой стороне трансформатора расположена таблица с техническими данными.

Трансформаторы могут использоваться для трансформатора напряжения «V-образного» включения, когда два заземляемых трансформатора включаются в трехфазную цепь.

Обозначения каждой из модификации трансформаторов в документах на поставку и эксплуатационных документах могут содержать от 1 до 7-ми буквенно-цифровых знаков и символов после указанного наименования в описании типа, относящихся к номинальным значениям напряжения трансформаторов, числу вторичных обмоток, конструктивным особенностям вводов и выводов, установочным размерам и видам комплектного распределительного устройства, для которых они предназначены (например, JSZVR2-10C2, JSZV11-35R5 и т.д.).

Расшифровка условного обозначения трансформаторов:

JSZV X XX - X(XX) XX(XXX)

Огруктурный код

Класс напряжения, кВ

Номер исполнения

Наличие предохранителя

Трансформатор напряжения

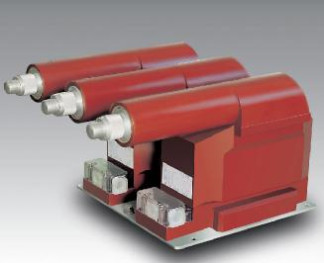

Рисунок 1

Технические характеристики

Таблица 1- Метрологические и технические характеристики

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

аблица 2 - Комплектность трансформаторов

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Таблица 3 - Основные средства поверки

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JSZV

1.    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

2.    Техническая документация фирмы изготовителя.
