| Номер в госреестре | 63181-16 |
| Наименование СИ | Установка для поверки счетчиков жидкости |
| Обозначение типа СИ | STEP-MT-50/50-20 |
| Изготовитель | "Metrica Engineering OU", Эстония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки счетчиков жидкости STEP-MT-50/50-20 (далее установки) предназначена для воспроизведения и передачи объемного и массового расхода (объема и массы) жидкости при поверке, калибровке и настройке механических счетчиков и расходомеров жидкости, имеющих стандартный частотный, импульсный или токовый выходной сигнал, с диаметрами условного прохода от 10 до 50 мм, а также жидкостных ротаметров и расходомеров типа ШАДР.
Принцип действия установки основан на весовом методе измерения объема воды и методе непосредственного сличения с эталонными расходомерами.
Установка STEP-MT-50/50-20 состоит из следующих основных узлов и систем:
- система хранения и подачи воды, в которую входят накопительная емкость, трубная обвязка, запорная и регулирующая арматура;
- система создания и стабилизации расхода, в состав которой входят насос с электрическим управлением пуска и бесступенчатой регулировкой расхода воды с помощью электронного регулятора частоты вращения насоса и ресивер для отделения воздуха и сглаживания пульсаций потока;
- измерительная система, состоящая из электронного блока измерений, весоизмерительного устройства (далее весы) с тензорезисторными датчиками типа Z6 и измерительными преобразователями WE 2108 фирмы «Hottinger Baldwin Messtechnik GmbH», электромагнитных расходомеров с конверторами сигналов OPTIFLUX 5300 (Госреестр № 40075-13), термометров сопротивления Pt100 класса А;
- испытательный участок для установки поверяемых счетчиков с пневмозажимом и комплектом присоединительных патрубков;
- устройство переключения потока;
- контроллер для управления электроклапанами, модуль обработки сигналов С4, персональный компьютер и программное обеспечение «STEPWIN7» (ПО).
Из накопительного бака вода подается насосами через запорно-регулирующую арматуру и ресивер в испытательный участок, где размещены поверяемые приборы. Необходимый расход устанавливается с помощью частотного регулятора оборотов насоса и регулирующих клапанов, установленных в гидравлическом тракте. В качестве эталонных средств измерений применяются весы или электромагнитные расходомеры. При использовании весового метода переключение потока осуществляется с помощью перекидного устройства. Результаты измерений массы выводятся на цифровое табло весов и поступают в персональный компьютер. Температура воды измеряется термопреобразователем сопротивления. В соответствии с таблицами ГСССД, масса воды, прошедшая через поверяемые счетчики воды, пересчитывается в объем с учетом температуры воды.

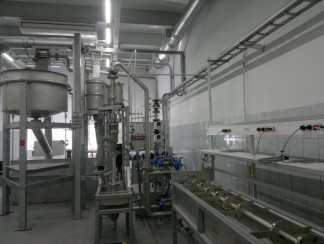

Общий вид установки STEP-MT-50/50-20 приведен на рисунке 1.
поверки наносится на шильдик
Рисунок 1 - Общий вид установки STEP-MT-50/50-20
Программное обеспечение «STEPWIN7» (ПО) предназначено для обработки результатов измерения, хранения и вывода данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | StepWinMetr.dll |
| Номер версии (идентификационный номер) ПО | 1.1.02 |
| Цифровой идентификатор ПО | 413ВС68А10ED1D1EDD698656E47B94BA |
Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.
указаны в таблице 2.
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон воспроизводимых расходов, м3/ч | 0,02 - 50,0 |
| Пределы допускаемой относительной погрешности при использовании весоизмерительных устройств: - при измерении массового расхода и массы жидкости, % - при измерении объемного расхода и объема жидкости, % | ±0,05 ±0,055 |
| Пределы допускаемой относительной погрешности объемного расхода и объема жидкости при использовании эталонных расходомеров, % | ±0,2 |
| Диаметр условного прохода поверяемых счетчиков, мм | 15 - 50 |
| Диапазон измерения температуры воды, °С | от плюс 10 до плюс 30 |
| Пределы допускаемой абсолютной погрешности измерения температуры воды, °С | ±0,3 |
| Нестабильность воспроизведения расхода между интервалами осреднения, %, не более | 0,5 |
| Входные сигналы модуля обработки сигналов С-4 - «сухой контакт», В - потенциальный, В - частотный, Гц - аналоговый (постоянный ток), мА - временной интервал, с | U0 < 2,4 9,0 - 11,5 0,01 - 30000 0 - 5, 0 - 20, 4 - 20 0,1 - 3600 |
| Количество одновременно устанавливаемых счетчиков, шт. | от 1 до 10 |
| Максимальное давление воды в установке, МПа | 0,8 |
| Питание: - напряжение переменного тока, В - частота, Гц | 380 50 ± 1 |
| Потребляемая мощность, кВт, не более | 45 |
| Г абаритные размеры установки, мм, не более | 8000x6000x4300 |
| Масса, кг, не более | 7000 |
| Занимаемая площадь с рабочим местом оператора, м2 | 60 |
| Средний срок службы, лет, не менее | 15 |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, % -атмосферное давление, кПа | от плюс 15 до плюс 25 30 - 80 84 - 106,7 |
наносится на установку в виде наклейки и на титульный лист Руководства по эксплуатации методом печати.
В комплект поставки входят
- установка для поверки счетчиков жидкости 8ТЕР-МТ-50/50-20 - 1шт.
- наборы переходных патрубков с конусами - 1 комплект
- персональный компьютер - 1 шт.
- программное обеспечение «STEPWIN7» - 1 шт.
- Руководство по эксплуатации EE124187041 KS KI1-14 - 1 шт.
- Методика поверки 435-120-2015 МП - 1 шт.
осуществляется по документу 435-120-2015 МП «Установка для поверки счетчиков жидкости STEP-MT-50/50-20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 30.10.2015 г.
Перечень эталонов, применяемых при поверке:
- наборы гирь 20 кг М1, (1кг-10кг) F1, (1 г-500 г) Е2, (1мг - 500мг) Е2;
- частотомер Ч3-54 0,1Гц - 106 Гц погрешность ±5 10-7;
- генератор импульсов точной амплитуды Г5-75 0,1 мкс - 9,99 с; 50 нс - 1 с погрешность ±0,1 %;
- магазин сопротивлений Р 4831 0,001 - 105 Ом класс точности 0,02.
изложены в Руководстве по эксплуатации, раздел 8.
Нормативные и технические документы, устанавливающие требования к установке для поверки счетчиков жидкости STEP-MT-50/50-20
1. ГОСТ 8.381-2009 «ГСИ. Эталоны. Способы выражения точности».
2. ГОСТ 8.374-2013. «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расхода (объема и массы) воды».
3. ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки»
4. ISO 4185 “Измерение потока жидкости в закрытых каналах. Метод взвешивания”.
5. Техническая документация фирмы-изготовителя.
