| Номер в госреестре | 63201-16 |
| Наименование СИ | Магнитометр вибрационный |
| Обозначение типа СИ | 7407 VSM |
| Изготовитель | "LakeShore Cryotronics, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометр вибрационный 7407 VSM (далее - магнитометр) предназначен для измерений магнитного момента жидких, объемных и пленочных образцов, электрического сопротивления пленочных образцов в разомкнутой магнитной цепи, напряженности магнитного поля.
Принцип действия измерения магнитного момента образца основан на явлении электромагнитной индукции. Исследуемый образец, помещенный в однородное магнитное поле, приводится в колебательное движение. Магнитное поле колеблющегося образца создает в расположенных поблизости измерительныъх катушках переменное напряжение, пропорционально магнитному моменту образца. Магнитный момент единицы массы называется удельной намагниченностью.
Измерение электрического сопротивления основано на четырехзондовом методе.
Магнитометр состоит из намагничивающих устройств, головной части вибрационного магнитометра и блока электроники. Управление магнитометром происходит с помощью персонального компьютера со специальным программным обеспечением «Lake Shore VSM Software», работающим в среде Windows.
Намагничивающее устройство представляет собой блок питания, электромагнит или катушки Гельмгольца, которые позволяют создавать необходимую напряженность магнитного поля.
Магнитное поле создается в межполюсном зазоре электромагнита электрическим током, протекающим по его намагничивающим обмоткам.

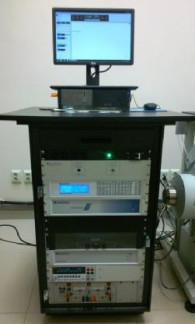

Для создания магнитного поля высокой однородности до 100 Э используют катушки Гельмгольца. Внешний вид магнитометра представлен на рисунке 1.
в - катушки Г ельмгольца г - приставка для измерения электриче
ского сопротивления Рисунок 1 - Внешний вид магнитометра
Программное обеспечение (ПО) предназначено для управления процессом измерений и обработки данных. Полученные данные автоматически сохраняются в трех форматах: OC File -рисунок, Text Document - данные в виде таблиц, DAT File - полные данные с названием эксперимента и его параметрами.
ПО имеет защиту от несанкционированного доступа через пароль. При запуске программы вводится имя пользователя и пароль, что позволяет идентифицировать лицо, проводившее измерение.
ПО представляет собой прикладную программу на базе Windows. ПО устанавливается с CD-диска. Инсталляция выполняется запуском программы Setup.
При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики магнитометра.
Идентификационные данные программного обеспечения для измерения магнитного момента
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Lake Shore VSM Software |
| Идентификационное наименование ПО | VSM Version 4 |
| Номер версии (идентификационный номер) ПО | 4.6.0 |
| Цифровой идентификатор ПО | 28D17732C366E277C56C9C3188B1B6D0 |
| Алгоритм вычисления цифрового идентификатора ПО | MD 5 |
Идентификационные данные программного обеспечения для измерения электрического сопротивления_
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | MR Measurement System |
| Идентификационное наименование ПО | MR system main application |
| Номер версии (идентификационный номер) ПО | 2.3.0 |
| Цифровой идентификатор ПО | 1339F004D1A9E7111E445E924416020E |
| Алгоритм вычисления цифрового идентификатора ПО | MD 5 |
Уровень защиты ПО Lake Shore VSM Software и MR Measurement System от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
| Наименование характеристики | Единица измерения | Значение характеристики |
| 1 | 2 | 3 |
| Диапазон измерений магнитного момента | А-м2 (Гссм3) | 0,070 - 0,085 (70 - 85) |
| Пределы допускаемой относительной погрешности при измерении магнитного момента | % | ±6,0 |
| Максимальная напряженность магнитного поля, создаваемого электромагнитом, при нормальных условиях, не менее: - в зазоре 16,3 мм - в зазоре 22,9 мм - в зазоре 33 мм - в зазоре 38,1 мм | кА/м (кЭ) | 1970 (24,8) 1760 (22,1) 1440 (18,1) 1300 (16,3) |
| Пределы допускаемой относительной погрешности измерения напряженности постоянного магнитного поля, при нормальных условиях: - в зазоре 16,3 и 22,9 мм - в зазоре 33 мм - в зазоре 38,1 мм | % | ±5,0 ±8,0 ±9,0 |
| Максимальная напряженность магнитного поля, воспроизводимого катушками Гельмгольца | А/м (Э) | 7958 (100) |
| Пределы допускаемой относительной погрешности измерения напряженности магнитного поля, воспроизводимого катушками Гельмгольца | % | ±5,0 |
| Диапазон измерения электрического сопротивления | Ом | 1 ,01 0, |
| Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей относительной погрешности при измерении электрического сопротивления | % | 5,0 |
| 1 | 2 | 3 |
| Г абаритные размеры (длина х ширина х высота): | ||
| - головная часть вибрационного магнитометра | мм | 350x330x310 |
| - электромагнит | мм | 630x1150x930 |
| - блок электроники | мм | 760x780x1080 |
| - вакуумный насос | мм | 440x320x540 |
| - блок питания | мм | 90x60x1360 |
| 1 | 2 | 3 |
| - катушки Гельмгольца | мм | 350x290x830 |
| Питание от трехфазной сети переменного тока: | ||
| - напряжение | В | 380±38 |
| - частота | Гц | 55±5 |
2 10 Диапазон показаний магнитного момента, А м .......................................1-10 - 1
(Гссм3)........................................(110-7 - 1103)
Диапазон показаний электрического сопротивления, Ом............................0,05 - 10
Интервал рабочих температур:
- с использованием криостата, К.............................................................4,2 - 450
- с использованием высокотемпературной опции, К................................303 - 1273
Масса измеряемого образца, г.................................................................(0 - 10)
Условия эксплуатации:
- температура окружающей среды, °С........................................................10-35
- относительная влажность воздуха, %, не более..............................................80
Срок службы, лет, не менее.........................................................................15
наносится на блок электроники магнитометра методом наклейки и на титульный лист Паспорта типографским способом или иным способом.
| Наименование | Обозначение | Кол-во |
| 1 | 2 | 3 |
| Магнитометр вибрационный 7407 VSM в том числе: | 7407 VSM | |
| - головная часть вибрационного магнитометра | 1 | |
| - электромагнит | 1 | |
| - катушки Г ельмгольца | 1 | |
| - приставка для измерения электрического сопротивления | 1 | |
| - блок питания | 1 | |
| - блок электроники | 1 | |
| - вакуумный насос | 1 | |
| - криостаты (высокотемпературный, низкотемпературный и универсальный) | 3 | |
| - система циркуляции охлаждающей жидкости | 1 | |
| - персональный компьютер | 1 | |
| Программное обеспечение | Lake Shore VSM Software | 1 |
| 1 | 2 | 3 |
| Программное обеспечение | MR Measurement System | 1 |
| Паспорт на русском языке | 002-2014 ПС | 1 |
| ГСИ. Магнитометр вибрационный 7407 VSM. Методика поверки. | МП 105-261-2014 | 1 |
осуществляется по документу МП 105-261-2014 «ГСИ. Магнитометр вибрационный 7407 VSM. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2015 г.
Основные средства поверки:
- эталон единицы сопротивления 3-го разряда номинального значения 0,01 Ом, КТ 0,01 (катушка электрического сопротивления Р310);
- эталон единицы сопротивления 3-го разряда номинального значения 0,1 Ом, КТ 0,01 (катушка электрического сопротивления Р321);
- эталон единицы сопротивления 3-го разряда номинального значения 1 Ом, КТ 0,01 (катушка электрического сопротивления Р321);
- ГСО 9444-2009 СО удельной намагниченности железо-иттриевого граната (SRM 2853), удельная намагниченность 27,6 Ам2/кг, расширенная неопределенность 0,1 Ам2/кг;
- Тесламетр ТХ-4/1, диапазон (0,01-1,0) Тл: 5=±[1,5+0,5(Вд/Вх-1)] %; (1,001-1,999) Тл: 5=±3,0 %.
Методика измерений представлена в паспорте магнитометра.
Нормативные и технические документы, устанавливающие требования к магнитометру вибрационному 7407 VSM
1. ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация LakeShore Cryotronics, Inc, США.
