Датчики плотности поточные L-dens 4Х7, 63202-16

Назначение

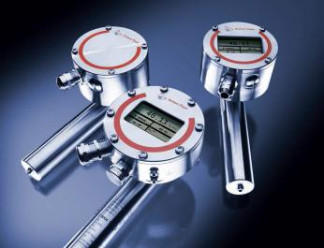

Датчики плотности серии L-dens 4Х7 поточные исполнений 417 Е (Т; TD; F), 427 Е (Т; TD; F), 437 Е (Т; TD; F), далее в тексте - датчики плотности, предназначены для измерений плотности жидкостей и газов при условиях их перекачки по трубопроводам, в том числе во взрывоопасных зонах.

Описание

Принцип действия датчика плотности основан на измерении периода резонансной частоты механических колебаний чувствительного элемента в виде U -образной трубки и преобразовании его в электрический импульсный выходной сигнал, пропорциональный плотности потока жидкости, газа, проходящего через чувствительный элемент. Резонансные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Период резонансной частоты колебаний зависит от собственных механических характеристик чувствительного элемента, его температуры и плотности среды проходящей через чувствительный элемент. Коэффициенты зависимости индивидуальны для каждого датчика плотности и определяются при его заводской калибровке. Датчики плотности имеют встроенный платиновый термопреобразователь сопротивления с номинальной статической характеристикой Pt100 (Pt1000).

Датчики плотности предназначены для установки на байпасную линию либо для непосредственного подключения к трубопроводу с исследуемой жидкостью, газом при этом часть потока проходит внутри чувствительного элемента, выполняющего роль трубопровода внутри корпуса датчика.

Уравнение измерений плотности в рабочем диапазоне температуры имеет вид: pt = DA х Т2 х (1 + DA1 х t + DA2 х t2) - DB х (1 + DA3 х t)    (1)

где:

pt    Плотность с коррекцией влияния температуры, [г/см ]

Т    Период колебаний чувствительного элемента в [мкс]

t    Температура [°C]

DA, DB, DA1, DA2, DA3 Константы датчика, определяемые при калибровке.

Для реализации компенсации влияния давления измеряемой среды на свойства чувствительного элемента, датчики плотности могут применяться совместно с преобразователями давления (в комплект поставки не входят).

Уравнение компенсации влияния давления измеряемой среды имеет вид:

ptp = pt + DP1 х (P — Pref) + DP2 х (P — Pref)2 + DP3 х pt х (P — Pref)

(2)

, [г/см3]

где:

ptp    Плотность с коррекцией влияния температуры и давления

P    Абсолютное давление измеряемой среды, [бар]

Pref    Атмосферное давление, [бар]

DP1, DP2, DP3 Константы датчика, определяемые при калибровке.

Датчики L-Dens 4X7 выпускаются в различных исполнениях, отличающихся используемыми материалам, типами соединения с линией и интерфейсами связи.

В соответствии с типом материала чувствительного элемента датчики выпускаются в трех исполнениях:

-    417- нержавеющая сталь SST 1.4571;

-    427 - комбинация нержавеющей стали SST 1.4571, хастеллоя C276 и серебряного припоя;

-    437- хастеллой C276.

В соответствии с типом выходного сигнала датчики выпускаются в четырех исполнениях:

Е — предназначены для подключения к вторичному преобразователю серии mPDS, производства фирмы Anton Paar (в комплект поставки не входит). Результаты измерений плотности и температуры передаются по протоколу связи РТЕ5, разработанному фирмой Anton Paar на вторичный преобразователь mPDS1100, который производит обработку полученных данных, компенсацию измеренного значения плотности по температуре и отображает на дисплее измеренные значение температуры и значение плотности, скомпенсированное по влиянию температуры. В случае подключения выходного сигнала преобразователя давления, mPDS может выполнять компенсацию влияния давления среды на чувствительный элемент датчика плотности. Возможна передача измерительной информации на программируемый логический контроллер посредством протоколов обмена данными PROFIBUS, PROFINET IO, EtherNer/IP.

Т - результаты измерений скомпенсированной по температуре плотности и температуры среды передаются по протоколу промышленной автоматизации для передачи данных и настроек Hart, Modbus на устройства сбора измерительной информации или промышленный Flow компьютер серии Accuload III или подобный. Также имеется аналоговый выходной сигнал 4-20 мА, пропорциональный плотности. В случае получения информации о давлении измеряемой среды компенсацию влияния давления может выполнять промышленный Flow компьютер;

TD - результаты измерений скомпенсированной по температуре плотности и температуры среды отображаются на дисплее, установленном на передней панели электронного блока датчика и передаются по протоколу Hart, Modbus на устройства сбора измерительной информации или промышленный Flow компьютер серии Accuload III или подобный. В случае получения информации о давлении измеряемой среды компенсацию влияния давления может выполнять промышленный Flow компьютер;

F - имеет частотный выходной сигнал, пропорциональный плотности среды без компенсации по влиянию температуры и давления и 4-х проводной выходной сигнал датчика температуры типа Pt100. Датчики плотности исполнения F предназначены для подключения к промышленным Flow компьютерам, имеющим собственное встроенное программное обеспечение для преобразования частотных входных сигналов и выходных сигналов датчиков температуры в значения плотности и температуры измеряемой среды. Частотный выходной сигнал датчиков плотности исполнения F адаптирован для преобразования в измеренные значения плотности по уравнению измерений преобразователей плотности измерительных моделей 7835/45/47, номер в Федеральном информационном фонде по обеспечению единства измерений 52638-13.

Знак поверки наносится на свидетельство о поверке.

Маркировка взрывозащиты: L-Dens 4X7 - ExiaIICT4/5 X или IExdIICT5.

Программное обеспечение

Датчики плотности функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки и передачи измерительной информации. В исполнении L-Dens 4Х7 F программное обеспечение отсутствует.

Идентификация номера версии встроенного ПО пользователем возможна:

-    для исполнения Е посредством протокола обмена данными PTE5, разработки Anton Paar GmbH при подключении датчика к вторичному прибору mPDS1100 или посредством на дисплее mPDS при включении питания;

-    для исполнения ТD на дисплее датчика плотности при включении питания.

Для исполнения Т идентификация номера версии встроенного ПО пользователем возможна с применением свободно распространяемого сервисного ПО ModbusReader, версии не ниже 1.6.2 (http://www.kurysoft.com/download.shtm) через интерфейс связи Modbus/RS485.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Примечания:

*- заводская калибровка чувствительного элемента выполняется для диапазона измерений плотности газов от 0,0005 до 0,0050 г/см3 в диапазоне температуры жидкости, установленном при калибровке без компенсации влияния избыточного давления измеряемой среды. По спецзаказу калибровка датчиков может быть выполнена с компенсацией влияния избыточного давления измеряемой среды;

**- заводская калибровка чувствительного элемента выполняется для диапазона измерений плотности жидкости от 0,6 до 1,2 г/см3 в диапазоне температуры жидкости, установленном при калибровке без компенсации влияния избыточного давления измеряемой среды. По спецзаказу калибровка датчиков может быть выполнена с компенсацией влияния избыточного давления измеряемой среды, а также для диапазона измерений плотности от 0,5 до 1,2 г/см с компенсацией влияния избыточного давления измеряемой среды.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографическим способом и на корпус датчика плотности в виде наклейки.

Комплектность

Основной комплект включает:

Таблица 3

Поверка

осуществляется по документу МП 2302-085-2015 «Датчики плотности L-dens 4Х7 поточные. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2015 г.

Основное поверочное оборудование:

-    установка пикнометрическая, рабочий эталон 1-го разряда в соответствии с ГОСТ 8.024-2002;

-    стандартные образцы плотности сжиженных углеводородов ГСО 10209-2013, ГСО 10210-2013, ГСО 10211-2013;

-    Азот газообразный особой чистоты по ГОСТ 9293-74, содержание основного компонента

99,999 %;

-    Аргон газообразный высокой чистоты по ТУ 2114-005-05798345-2009 содержание основного компонента 99,998 %;

-    эталонный термопреобразователь сопротивления типа ЭТС- 100, диапазон измерений температуры от минус 50 до 200 °С по ГОСТ 8.558-2009, абсолютная погрешность ± 0,02 °С;

-    преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1 • 10-5Яизмер] Ом;

±[0,0005 + 5 10-5 -Цизмер] мВ;

-    измерительные преобразователи абсолютного давления, РЭ 2-го разряда в соответствии с ГОСТ Р 8.840-2013, относительная погрешность ± 0,025 %,

диапазоны измерений от 0,0 МПа до 10,0 МПа и от 0,0 МПа до 0,3 МПа.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Датчики плотности L-dens 4Х7 поточные».

Нормативные и технические документы, устанавливающие требования к датчикам плотности L-dens 4Х7 поточным

1.    ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»;

2.    ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
