| Номер в госреестре | 63203-16 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные многоэлементные |
| Обозначение типа СИ | HD MAXINE |
| Изготовитель | Компания "X-Ray Optical Systems, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные многоэлементные HD MAXINE (далее по тексту - спектрометры) предназначены для измерения содержания элементов, входящих в состав жидких углеводородных и водных проб в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Спектрометры построены по схеме высокого разрешения (HDXRF) с использованием кристаллов двойной кривизны (DCC) и состоят из источника рентгеновского излучения, блока кристаллов, детектора, блока электроники, блока питания, скомпонованных в общем корпусе.
Конструктивно спектрометры выполнены в виде настольного лабораторного прибора.
Управление процессом измерения и обработка результатов осуществляются от промышленного компьютера, установленного внутри корпуса прибора, работающего под управлением операционной системы Windows, с помощью команд, задаваемых с сенсорного экрана.

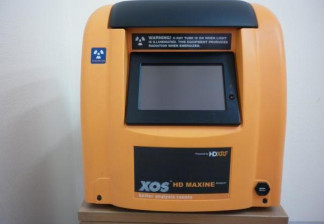

Внешний вид спектрометров приведен на рисунке 1.
Спектрометры оснащены автономным ПО, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XOS [HD MAXINE] |
| Номер версии (идентификационный номер) ПО | Не ниже 1.3.1 |
| Цифровой идентификатор ПО | 62A1477BD139AAAB270D2BD24CC97DC8 |
К метрологически значимой части ПО относится файл SolverServer.exe
Метрологически значимая часть ПО выполняет следующие функции:
• управление прибором,
• считывание, хранение, обработка результатов измерений,
• редактирование и хранение базы методов измерения и стандартных образцов,
• определение и хранение калибровочных коэффициентов энергетической шкалы. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Диапазон определяемых элементов | от Si(14) до Cl(17); от K(19) до Br(35); от Rb(37) до Mo (42); Ba (56); от Hf(72) до Bi (83) |
| Пределы обнаружения контрольных элементов в жидких углеводородах, млн-1, не более: | |
| -марганец | 0,5 |
| -железо | 0,5 |
| -свинец | 0,5 |
| Пределы обнаружения контрольных элементов в водных растворах, млн-1, не более: | |
| -кобальт | 0,5 |
| -свинец | 1,0 |
| -медь | 0,5 |
| Относительное СКО выходного сигнала1(n=10), %, не более: | |
| -марганец | 10 |
| -железо | 4,0 |
| -свинец | 6,0 |
| 2 Относительное СКО выходного сигнала (n=10), %, не более | |
| -кобальт | 5,0 |
| -свинец | 1,0 |
| -медь | 5,0 |
| Потребляемая мощность, В А, не более | 200 |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 220+22-зз |
| Габаритные размеры (ДхШхВ), мм, не более: | 410x390x530 |
| Масса, кг, не более | 23 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, не менее | 5000 |
1 При использовании стандартного образца содержания металлов в нефтепродуктах ГСО 10066-2012 с массовой долей контрольных элементов (марганца, железа, свинца) по 100 млн-1; время накопления 600 с.
2 При использовании контрольного раствора на основе дистиллированной воды с массовой долей кобальта, свинца и железа по 100 млн-1; время накопления 600 с.
| Условия эксплуатации: | |
| о/'ч - диапазон температуры окружающего воздуха, С | от +15 до +30 |
| - диапазон относительной влажности окружающего воздуха, % при | |
| t=25 °С, не более; | 80 |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра (рядом с дисплеем) в виде наклейки.
1. Спектрометр в комплекте.
2. Методика поверки МП-242-1795-2015.
3. Руководство по эксплуатации
осуществляется по документу МП-242-1795-2015 «Спектрометры рентгенофлуоресцентные многоэлементные HD MAXINE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20.09.2015 г.
Основные средства поверки: стандартный образец содержания металлов в нефтепродуктах ГСО 10066-2012, стандартные образцы состава водных растворов ионов кобальта ГСО 7880-2001, ионов свинца ГСО 7878-2000, ионов меди ГСО 7836-2000 или аналогичные по составу и метрологическим характеристикам стандартные образцы.
Методика измерений изложена в документе «Спектрометры рентгенофлуоресцентные многоэлементные HD MAXINE. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным многоэлементным HD MAXINE
Техническая документация изготовителя.
