| Номер в госреестре | 63211-16 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | АБАК ПЛК |
| Изготовитель | ЗАО НИЦ "Инкомсистем", г. Казань |
| Год регистрации | 2016 |
| Срок свидетельства | 25.08.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические АБАК ПЛК (далее - АБАК ПЛК) предназначены для измерения аналоговых унифицированных электрических сигналов напряжения и силы постоянного тока, импульсных и частотных сигналов, а также для приема и обработки дискретных, цифровых сигналов и формирования сигналов автоматизированного контроля и управления в реальном масштабе времени технологическими процессами и объектами.
Принцип действия АБАК ПЛК основан на аналого-цифровом преобразовании измеряемой величины с последующей обработкой встроенным микропроцессором и передачи данных через соответствующие интерфейсы, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями АБАК ПЛК.
АБАК ПЛК относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации следующих основных блоков и модулей:
- центральный модуль;
- модули ввода аналоговых (сигналов напряжения и силы постоянного тока), частотных, импульсных и дискретных сигналов;
- модули вывода аналоговых (сигналов напряжения и силы постоянного тока), дискретных сигналов;
- коммуникационные модули для подключения к сетям.
АБАК ПЛК имеют возможность поддерживать до 16 корзин (плат), каждая из которых может иметь до 6 встроенных модулей ввода-вывода.
АБАК ПЛК имеют возможности подключения к промышленным сетям Ethernet, Modbus TCP, Modbus ASCII, Modbus RTU и по интерфейсам RS-232, RS-485.
АБАК ПЛК обеспечивают программирование пользовательских алгоритмов при помощи инструментального программного комплекса промышленной автоматизации CoDeSys 3.0.
АБАК ПЛК обеспечивают выполнение следующих функций:
- измерение, преобразование и регистрация входных аналоговых, частотных, импульсных и дискретных сигналов;
- сигнализация отклонения измеренных параметров от нормы;
- регулирование параметров процесса по стандартным законам регулирования путем формирования управляющих дискретных и аналоговых токовых сигналов;
- представление технологической и системной информации на дисплеи мониторов операторских станций;
- дистанционное управление работой установок;
- защита (останов) технологического оборудования;
- формирование журнала аварийных и технологических сообщений;
- формирование и печать отчетных документов;
- формирование архива;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

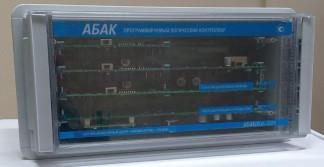

АБАК ПЛК изготавливаются в корпусе, конструктивно состоящем из 2 основных частей: клеммная часть и центральная часть. Клеммная часть состоит из корпуса и платы с клеммами для подключения сигналов от датчиков, последовательных интерфейсов и питания, USB разъема и разъемов для подключения шлейфов связи с центральной частью корпуса. Центральная часть состоит из корпуса, модульной платы, платы центрального процессора и плат модулей ввода-вывода. Общий вид АБАК ПЛК и места пломбировки представлены на рисунках 1 и 2.
Места пломбировки
Программное обеспечение (далее - ПО) АБАК ПЛК делится на 3 группы:
- системное ПО (далее - СПО);
- прикладное ПО, разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в АБАК ПЛК (далее - ППО);
- ПО, устанавливаемое на персональный компьютер.
СПО, влияющее на метрологические характеристики АБАК ПЛК, устанавливается в энергонезависимую память на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования АБАК ПЛК. Метрологические характеристики модулей ввода-вывода АБАК ПЛК нормированы с учетом СПО.
НПО разрабатывается пользователем в соответствии с инструкциями, описанными в руководстве по эксплуатации на АБАК ПЛК.
НПО, разрабатываемое пользователем и загружаемое в АБАК ПЛК, и ПО, устанавливаемое на персональный компьютер, не влияют на метрологические характеристики модулей.
Идентификация ПО АБАК ПЛК осуществляется путем отображения на дисплее подключенного к нему персонального компьютера структуры идентификационных данных, содержащих номер версии. Идентификационные данные ПО АБАК ПЛК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО АБАК ПЛК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО АБАК ПЛК |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты ПО и измерительной информации АБАК ПЛК - высокий по Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики АБАК ПЛК
| Наименование характеристики | Значение |
| Типы входных сигналов | сила постоянного тока от 4 до 20 мА; напряжение постоянного тока от 1 до 5 В; частотные от 0,2 до 12000 Гц; импульсные; дискретные |
| Типы выходных сигналов | сила постоянного тока от 4 до 20 мА; напряжение постоянного тока от 1 до 5 В; дискретные |
| Цифровые порты ввода/вывода | RS-232, RS485, Ethernet, USB |
| Пределы допускаемой приведенной погрешности при преобразовании входного аналогового сигнала (силы постоянного тока) в значение измеряемой физической величины: * - основная , % ** - дополнительная , %/°С | ±0,05 ±0,003 |
| Пределы допускаемой приведенной погрешности при преобразовании входного аналогового сигнала (напряжения постоянного тока) в значение измеряемой физической величины: * - основная , % ** - дополнительная , %/°С | ±0,05 ±0,002 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при преобразовании входного частотного сигнала в значение измеряемой физической величины, % | ±0,02 |
| Пределы допускаемой абсолютной погрешности при преобразовании входного импульсного сигнала в значение измеряемой физической величины, количество импульсов на 10000 импульсов | ±1 |
| Пределы допускаемой приведенной погрешности при преобразовании значения физической величины в выходной аналоговый сигнал силы постоянного тока: * - основная , % ** - дополнительная , %/°С | ±0,1 ±0,033 |
| Пределы допускаемой приведенной погрешности при преобразовании значения физической величины в выходной аналоговый сигнал напряжения постоянного тока: * - основная , % ** - дополнительная , %/°С | ±0,1 ±0,033 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от минус 40 до 70 от 5 до 95, без конденсации влаги от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Потребляемая мощность отдельной корзины, Вт, не более | 10 |
| Г абаритные размеры отдельной корзины, мм, не более | 351x187,12x169,7 |
| Масса отдельной корзины, кг, не более | 3 |
| Средний срок службы, лет, не менее | 12 |
| Погрешность при нормальной температуре окружающей среды (23±2) °C. Дополнительная погрешность, вызванная изменением температуры окружающей среды на каждый 1 °С от нормальной ((23±2) °C). Примечание - При расчете погрешности АБАК ПЛК при рабочих условиях основная и дополнительная погрешности суммируются алгебраически. | |
наносится на титульный лист паспорта типографским способом и на лицевую панель в виде наклейки.
Комплектность АБАК ПЛК представлена в таблице 3. Таблица 3 - Комплектность АБАК ПЛК
| Наименование | Количество |
| Контроллер программируемый логический АБАК ПЛК (состав модулей и каналов определяется индивидуальным проектом) | 1 экз. |
| Контроллеры программируемые логические АБАК ПЛК. Руководство по эксплуатации | 1 экз. |
| ИнКС.425270.004.ПС. Контроллеры программируемые логические АБАК ПЛК. Паспорт | 1 экз. |
| МП 13-311229-2015. Государственная система обеспечения единства измерений. Контроллеры программируемые логические АБАК ПЛК. Методика поверки | 1 экз. |
осуществляется по документу МП 13-311229-2015 «Государственная система обеспечения единства измерений. Контроллеры программируемые логические АБАК ПЛК. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 27 октября 2015 г.
Перечень основных средств поверки (эталонов):
- калибратор многофункциональный MC5-R-IS, диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон измерения силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерения ±(0,02 % показания + 1,5 мкА); диапазон воспроизведения напряжения постоянного тока от минус 2,5 до 10 В, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 0,1 мВ); диапазон измерения напряжения постоянного тока ±30 В, пределы допускаемой основной погрешности измерения ±(0,02 % показания + 0,25 мВ); диапазон воспроизведения последовательности импульсов от 0 до 9999999 имп.; диапазон воспроизведения частотных сигналов прямоугольной формы от
0,0028 Гц до 50 кГц, пределы допускаемой основной относительной погрешности воспроизведения ±0,01 % показания.
Знак поверки наносится на свидетельство о поверке АБАК ПЛК.
Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим АБАК ПЛК
ИнКС.425270.004ТУ «Программируемый логический контроллер «АБАК ПЛК». Технические условия»
| Зарегистрировано поверок | 3266 |
| Поверителей | 16 |
| Актуальность данных | 18.11.2024 |
