Государственный реестр средств измерений

Приборы цифровые электроизмерительные многофункциональные ЩМ, 63217-16

63217-16
Приборы цифровые электроизмерительные многофункциональные серии ЩМ предназначены для измерения электрических параметров в однофазных электрических сетях переменного тока, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока с отображением результата измерения в цифровой форме, передачи результатов измерений по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения, выполнения функций телесигнализации и телеуправления в составе систем сбора и передачи информации систем телемеханики.
Карточка СИ
Номер в госреестре 63217-16
Наименование СИ Приборы цифровые электроизмерительные многофункциональные
Обозначение типа СИ ЩМ
Изготовитель ОАО "Электроприбор", г.Чебоксары
Год регистрации 2016
Срок свидетельства 19.08.2025
МПИ (интервал между поверками) 10 лет
Описание типа скачать
Методика поверки скачать

Назначение

Приборы цифровые электроизмерительные многофункциональные серии ЩМ предназначены для измерения электрических параметров в однофазных электрических сетях переменного тока, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока с отображением результата измерения в цифровой форме, передачи результатов измерений по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения, выполнения функций телесигнализации и телеуправления в составе систем сбора и передачи информации систем телемеханики.

Описание

Приборы цифровые электроизмерительные многофункциональные серии ЩМ (далее по тексту - приборы) относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.

Приборы обеспечивают:

-    измерение параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей;

-    измерение параметров активной и реактивной энергии (технический учет);

-    измерение полного и фазных еоБф;

-    выполнения функций телесигнализации и телеуправления;

-    индикацию параметров качества электроэнергии: положительное/отрицательное отклонение напряжения, длительность провала напряжения, длительность временного перенапряжения, отклонение частоты, кратковременная доза фликера.

-    передачу значений параметров по гальванически развязанным цифровым интерфейсам RS485, USB и Ethernet в автоматизированные системы диспетчерского управления и учета.

Приборы обеспечивают отображение измеренных параметров на светодиодных еемисегментных индикаторах или ЖК-дисплея в различных комбинациях, в зависимости от заказа.

Приборы со светодиодными индикаторами могут иметь одностраничное исполнение (1, 2 или 3 измеряемых параметра) или многостраничное исполнение.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели или с помощью меню настроек для исполнения с ЖК-дисплеем.

Приборы имеют возможность оперативного изменения яркости свечения через цифровые интерфейсы RS485, Ethernet, USB с помощью программы конфигуратора, от кнопок управления на передней панели, с помощью меню настроек для исполнения с ЖК-дисплеем.

Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485, USB, Ethernet, а также с помощью кнопок управления на передней панели или с помощью меню настроек для исполнения с ЖК-дисплеем.

Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Ethernet,USB.

Результаты измерений отображаются на цифровых индикаторах, либо жидкокристаллическом дисплее.

Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8.1.

Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей, расширяющих функциональные возможности приборов (например: модули индикации и табло информационные производства ОАО «Электроприбор»).

Приборы могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по ОПБ-88/97 НП-001-97.

Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества и типа интерфейсов, наличия дискретных входов, схемы измерения, цвета и вида индикаторов, наличия дискретных/аналоговых выходов, набора дополнительных опций.

Информация об исполнении прибора содержится в коде полного условного обозначения: ЩМа - b - c - d - e -f - g - h - i - j,

где ЩМа - тип прибора по габаритным размерам,

b - номинальное напряжение или коэффициент трансформации по напряжению, с - номинальный ток или коэффициент трансформации по току, d - условное обозначение напряжения питания, e - наличие дополнительного интерфейса и дискретных входов, f - наличие интерфейса Ethernet, дополнительных опций; g - условное обозначение схемы измерения, h - цвет или вид индикаторов,

i - наличие выходных сигналов; j - специальное исполнение.

Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.

Приборы со светодиодными семисегментными индикаторами, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 40 °С до плюс 70 ° С и относительной влажности воздуха не более 95 % при температуре плюс 35 °С.

Приборы с жидкокристаллическим сенсорным дисплеем (далее - приборы с ЖК-дисплеем) изготавливаемые для эксплуатации в общеклиматических условиях, предназначены для исполнения О4.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 20 °С до плюс 50 °С, относительной влажности воздуха не более 90 % при температуре плюс 30 °С.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток. Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

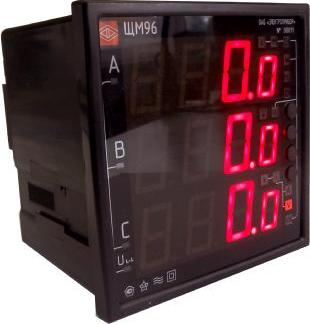

Общий вид приборов, габаритные и установочные размеры приведены на рисунках 1 -3.

п. 1 - место пломбирования

п. 2 - место нанесения знака поверки

Рисунок 3 - Г абаритные и установочные размеры

Примечание: значения размеров приведены в таблице 1.

Таблица 1

Модификация

H, мм, не более

L, мм, не более

A, мм, не более

B, мм, не более

ЩМ96

96

103

100

92+0’8

ЩМ120

120

103

100

92+0’9

Примечание - приборы (при необходимости) могут иметь габаритные размеры отличные от указанных в таблице, но не более 120*120 мм.

Программное обеспечение

Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

1.5

Идентификационное наименование ПО

SMA96 3P.elp SMA96 4P.elp SMA120 3P.elp SMA120 4P.elp

Цифровой идентификатор ПО (алгоритм md5)

28758f8bb71035e1f6948fa89b5b3b1b

eedcb844baf83d4f0405b98a0a1b0dfe

23c98b9df9d9836bc4df12726714a58f

f4d1dd3271f3aad841a315622acc8141

Технические характеристики

Приборы обеспечивают измерение ряда электрических величин.

Диапазоны измерений входных сигналов электрических величин указаны в таблице 3.

Таблица 3

Входной сигнал

Диапазон измерений

Ток, А

от 0 до 21ном *

Напряжение, В

от 0 до 1,2Ином **

Частота, Гц

от 45 до 55

Коэффициент активной мощности ^s ф

± (0...1... 0)

Коэффициент реактивной мощности sin ф

± (0,5.. .1.. .0,5) - для трехпроводной схемы измерения; ± (0.1.0) - для четырехпроводной схемы измерения

Коэффициент искажения синусоидальности входного напряжения, %

не более 20

* 1ном - номинальное значение тока;

** ином - номинальное значение напряжения

Номинальные значения входных токов и напряжений, измеряемых мощностей для приборов трехфазной сети соответствуют значениям, указанным в таблице 4.

Схема

измере

ния

Напряжение фазное, В

Напряжение линейное (междуфазное), В

Номинальный (фазный) ток, А

Номинальная мощность (активная, реактивная, полная), Вт, вар, В-А

Номи

нальное

значение

Предел

измерения

Номинальное значение

Предел

измерения

Фазная

Трехфазная

(суммарная)

-

-

100

120

0,5

-

86,6

1,0

173,2

2,5

433,0

5,0

866,0

Трехпро-

-

-

220

265

0,5

-

190,5

водная

1,0

381,0

2,5

952,6

5,0

1905,2

-

-

400

480

0,5

-

346,4

1,0

692,8

2,5

1732,1

5,0

3464,1

57,73

69,82

100

120

0,5

28,9

86,6

(57,7*)

1,0

57,7

173,2

2,5

144,3

433,0

5,0

288,6

866,0

Четырех-

127,01

152,4

220

265

0,5

63,5

190,5

провод-

•X*

•X-

7

2

1,0

127,0

381,0

ная

2,5

317,5

952,6

5,0

635,1

1905,2

230,94

(230*)

277,1

400

480

0,5

1,0

2,5

5,0

115,5

230,9

577,4

1154,7

346,4

692,8

1732.1

3464.1

* Условное обозначение номинального фазного напряжения.

Номинальные значения входных токов и напряжений для приборов однофазной сети соответствуют значениям, указанным в таблице 5.

Таблица 5

Номинальное напряжение, В

Рабочая область значений входных напряжений, В

Номинальный ток, А

Способ включения

127

230

400

от 0 до 153 от 0 до 276 от 0 до 480

0,5; 1; 2,5; 5

Непосредственный

1; 5

Через трансформатор тока

100

от 0 до 120

1; 5

Через трансформаторы тока и напряжения

Номинальное значение коэффициента активной мощности cos фном=1, коэффициента реактивной мощности sin фном=1. Номинальное значение частоты измеряемых сигналов 50 Гц.

Условное обозначение напряжения питания

Напряжение питания

24ВН

от 18 до 36 В постоянного тока

220ВУ

от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока

Приборы могут иметь исполнение с дискретными входами.

Максимальное значение тока 10 мА (Ялинии = 0 Ом), напряжением на разомкнутых клеммах: 24В. Дискретные входы гальванически разделены от остальных цепей прибора.

Приборы могут иметь исполнение с дискретными выходами гальванически разделенным от остальных цепей, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.

Приборы могут иметь исполнение с аналоговыми выходами. Диапазон изменений выходного аналогового сигнала приведен таблице 7.

Таблица 7

Условное обозначение аналогового выхода

Диапазон изменений выходного аналогового сигнала, мА

Нормирующее значение выходного аналогового сигнала, мА

A

от 0 до 5

5

B

от 4 до 20

20

C

от 0 до 20

20

AP

0...2,5...5

5

BP

0

.2

(N

4.

20

EP

5

+

О*

5.

1

5

CP

0

0

2

о

20

Пределы допускаемой основной приведенной погрешности измерения выходных аналоговых сигналов равны ± 0,5 %. Нормирующие значения выходного аналогового сигнала приведены в таблице 7.

При измерении выходных аналоговых сигналов пределы допускаемых дополнительных приведенных погрешностей приборов, вызванных отклонением влияющих величин от нормальных значений, равны:

а)    ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 40 (минус 20) °С и плюс 70 (плюс 50) °С на каждые 10 °С для приборов климатического исполнения УХЛ3.1 (О4.1);

б)    ± 1,0 % - при воздействии относительной влажности:

(95 ± 3) % при температуре 35 °С для приборов климатического исполнения УХЛ3.1;

(90 ± 3) % при температуре 30 °С для приборов климатического исполнения О4.1;

в)    ± 0,5 % - при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля;

г)    ± 0,5 % - при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс 1 до 0, от 0 до минус 1, от минус 1 до 0;

д)    ± 0,25 % - при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 120 В и 265 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 85 В и 253 В.

Пределы допускаемой основной приведенной погрешности gx, а также абсолютной погрешности АХ приборов по измеряемому или вычисляемому параметру Х не превышают значений, указанных в таблице 8.

Параметр

У X , %

Нормирующее

значение

DX

Действующее значение фазного напряжения

0,2Ином < U < 1,2Ином

± 0,2

иф.ном

Действующее значение линейного напряжения 0,2ином < U < 1,2ином

± 0,2

ил.ном

Действующее значение фазного тока 0,01ном < I < 21ном

± 0,2

1ф.ном

Активная мощность фазы нагрузки

Р ф.ном

Суммарная активная мощность

Р

х ном

-

Реактивная мощность фазы нагрузки

± 0,5

Оф.ном

Суммарная реактивная мощность

Оном

Полная мощность фазы нагрузки

8ф.ном

Суммарная полная мощность

§ном

Частота сети, Гц

-

± 0,01

Пределы допускаемых дополнительных погрешностей измерений, вызванных изменением влияющих величин от нормальных значений, приведены в таблице 9.

Таблица 9

Влияющая величина

Значение

влияющей

величины

Дополни

погреш

ая

на

ль

е

Ь П

YX1, %

AXj

Температура окружающего воздуха, °С измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

-40...+70 (для УХЛ3.1)

-20.. +50 (для О4.1)

± 0,2/10 °С ± 0,5/10 °С ± 0,5/10 °С

± 0,005/10 °С

Относительная влажность воздуха, % измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

95

(при температуре + 35 °С)

± 0,2 ± 0,5 ± 0,5

± 0,005

Внешнее однородное магнитное поле постоянного или переменного тока с частотой входного сигнала при самом неблагоприятном направлении и фазе магнитного поля, кА/м

измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

0,4

± 0,2 ± 0,5 ± 0,5

± 0,005

Частота сети, Гц

измерение токов и напряжений

измерение мощности

измерение коэффициента мощности

от 45 до 55

± 0,4 ± 0,5 ± 0,5

Коэффициент мощности cos ф (sin ф)

измерение активной (реактивной) мощности

± (0,5.1)

± 0,5

Срок сохранности в упаковке и выполненной изготовителем консервации - не менее 1

года.

Прибор соответствует требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.091-2012, включая безопасность обслуживающего персонала в части защиты его от поражения электрическим током, опасной температуры, воспламенения.

Габаритные размеры, мм, не более:    для ЩМ120 - 120*120x103;

для ЩМ96 - 96x96x103;

Масса приборов, кг, не более    для ЩМ120 - 0,9;

для ЩМ96 - 0,5;

Средняя наработка на отказ, ч,    250000;

Средний срок службы, лет, не менее: для приборов с цифровыми индикаторами - 30;

для приборов с ЖК-дисплеем    - 10

Знак утверждения типа

наносится на этикетку прибора, титульные листы Руководства по эксплуатации и паспорта прибора типографским способом.

Комплектность

В комплект поставки входят:

-    прибор (в соответствии с заказом)    1 шт.;

-    комплект монтажных частей    1 шт.;

-    технологический кабель для конфигурирования приборов по интерфейсу USB

(в зависимости от исполнения прибора)    1 шт.;

-    паспорт    1 экз.;

-    руководство по эксплуатации

на партию приборов до 10 шт.    1 экз.;

-    методика поверки

на партию до 10 шт.    1 экз.;

-    копия свидетельства об утверждении типа    1 экз.

Поверка

осуществляется по документу 0ПЧ.140.333МП «Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Методика поверки», утвержденному ФГУП «ВНИИМС»

01.10.2015 г.

Средства поверки: установка поверочная универсальная УППУ-МЭ 3.1 К-02 (Госреестр № 57346-14).

Сведения о методах измерений

приведены в руководстве по эксплуатации 0ПЧ.140.333 РЭ.

Нормативные и технические документы, устанавливающие требования к приборам цифровым электроизмерительным многофункциональным серии ЩМ

1.    ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ТУ 25-7504.211.1-2010 Приборы цифровые электроизмерительные многофункциональные серии ЩМ.

63217-16
Номер в ГРСИ РФ:
63217-16
Производитель / заявитель:
ОАО "Электроприбор", г.Чебоксары
Год регистрации:
2016
Cрок действия реестра:
19.08.2025
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
