| Номер в госреестре | 63218-16 |
| Наименование СИ | Резервуар железобетонный вертикальный цилиндрический |
| Обозначение типа СИ | ЖБР-10000 |
| Изготовитель | СУ-ТЭЦ-23 "Мосэнергострой", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуара - железобетонный вертикальный цилиндрический подземный, номинальной вместимостью 10000 м .

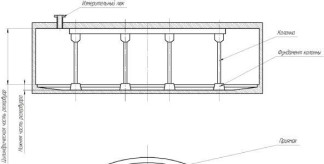

Резервуар представляет собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и кровли.
Цилиндрическая стенка собрана из сборный железобетонных панелей с криволинейной наружной стенкой из бетона марки М-300, швы заполнены торкребетоном.
Днище резервуара - монолитный бетон марки М-300, армированный стальной арматурой, марки.
Покрытие резервуара плиты ПП-1, 1111-2 опирающееся на опорные балки Б-1-1, Б-1-2 марки М-300.
Колонны под балки прямоугольного сечения 300x400 марки К-1-1, К-1-2, марки М-300. На наружную поверхность плит кровли нанесен слои гидроизоляции.
Резервуар оснащен люк-лазом Ду=700 мм, люками с патрубками паропроводов, горячей циркуляции, системой подогрева, измерительным люком.
Знак поверки (оттиск клейма) наносится в градуировочной таблице в месте подписи поверителя.
| Наименование параметра | ЖБР-10000 №2 |
| Номинальная вместимость, м | 10000 |
| Пределы допускаемой относительной погрешности резервуара, при определении вместимости, % | ± 0,2 |
| Вместимость, м3, на уровне 7390 мм : | 9867,123 |
| Внутренний диаметр резервуара, мм | 41687 |
| Высота резервуара, мм | 7398 |
| Условия эксплуатации: Температура измеряемой среды, °С Атмосферное давление, кПа | от плюс 60 до плюс 80 от 84 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество, шт. | Обозначение |
| Резервуар железобетонный вертикальный цилиндрический | 1 | ЖБР-10000 |
| Резервуар железобетонный вертикальный цилиндрический. Паспорт | 1 | ЖБР-10000 |
| Г радуировочная таблица | 1 | |
| Методика поверки | 1 | МП 0335-7-15 |
осуществляется по документу МП 0335-7-15 «Инструкция. ГСИ. Резервуар железобетонный вертикальный цилиндрический ЖБР-10000. Методика поверки», утвержденному ФГУП «ВНИИР» 03.11.2015 г.
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- тахеометр электронный типа Trimble 3605DR, с пределами средней квадратичной погрешности измерений расстояний (СКО) одним приемом: ± (2+2-10-6 L) мм, диапазоном измерений расстояний в безотражательном режиме от 0 до 80 м, допустимым средним квадратическим отклонением измерений углов: ± 5".
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам измерений».
Нормативные и технические документы, устанавливающие требования к резервуару железобетонному вертикальному цилиндрическому ЖБР-10000
1 РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
2 РД 153-39.4-078-01 «Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
