| Номер в госреестре | 63221-16 |
| Наименование СИ | Приборы комбинированные |
| Обозначение типа СИ | еЛайт |
| Изготовитель | Общество с ограниченной ответственностью «Эко-Е» (ООО «Эко-Е»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.11.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы комбинированные еЛайт (далее - приборы) предназначены для измерения освещенности в видимой области спектра, яркости самосветящихся протяженных объектов накладным методом, коэффициента пульсации источников светового излучения.
Принцип работы приборов заключается в регистрации фотоприемным устройством оптического излучения, преобразовании электрического сигнала в цифровое значение освещенности, яркости или коэффициента пульсации, и передаче измеренных значений на внешнее устройство или систему (блока отображения информации БОИ-01, БОИ-02 или «Экофизика-D», персональный компьютер, сеть передачи данных и т.д.) для индикации и последующей обработки.

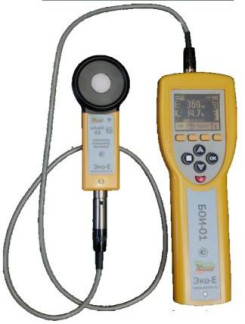

Конструктивно приборы состоят из двух блоков: фотометрической головки и блока отображения информации (БОИ), связанных между собой гибким кабелем. В фотоголовке расположен фоточувствительный элемент, корригирующие фильтры, схема амплитудноцифрового преобразования, элементы питания. На блоке отображения информации расположены органы управления режимами работы и цифровой дисплей.
Приборы выпускаются в четырех исполнениях: Исполнение 1 (еЛайт01), Исполнение 2 (еЛайт02), Исполнение 3 (еЛайтОЗ), Исполнение 4 (еЛайт04), имеющих одинаковые метрологические характеристики и отличающиеся их комплектованием различными БОИ и наличием у еЛайт03 микро-USB.
Исполнение 1 прибора включает в себя комплект из приборов исполнения 3 или 4 и блока отображения информации БОИ-01.
Исполнение 2 прибора включает в себя комплект из приборов исполнения 3 или 4 и блока отображения информации БОИ-02.
Исполнение 3 прибора отличается от исполнения 4 наличием разъема микро-USB.
7
1 - прибор еЛайтОЗ или еЛайт04
2 - блок отображения информации БОИ-01
3 - кабель соединительный БОИ-01
4 - серийный номер БОИ-01
5 - место пломбирования БОИ-01
6 - серийный номер прибора еЛайт03 или еЛайт04
7 - место пломбирования прибора
8 - место нанесения знака поверки
Вид спереди Вид сзади
Рисунок 2 - Прибор еЛайт Исполнение 2 (еЛайт02)
1 - прибор еЛайт03 или еЛайт04
2 - блок отображения информации БОИ-02
3 - серийный номер БОИ-02
4 - место пломбирования БОИ-02
5 - серийный номер прибора еЛайт03 или еЛайт04
6 - место пломбирования прибора еЛайт03 или еЛайт04
7 - место нанесения знака поверки
1 - прибор еЛайт Исполнение 3 (еЛайтОЗ)
2 - прибор еЛайт Исполнение 4 (еЛайт04)
6 - разъем микро- USB
4,5 - место нанесения знака поверки
По измеренным значениям прибор может производить расчет и индикацию коэффициента естественной освещенности (КЕО).
Идентификационное наименование внутреннего защищенного программного обеспечения приборов еЛайтОЗ или еЛайт04 - ПО ИГ еЛайт.
Идентификационное наименование внутреннего защищенного программного обеспечения БОИ-01 - ПО БОИ-01.
Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО. Уровень защиты - Высокий, согласно Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ПО ИГ еЛайт | ПО БОИ-01 |
| Номер версии (идентификационный номер) ПО | PHAC1- HW1.hex | BOI1-HW2- 1.19.hex |
| Цифровой идентификатор ПО | 0х2В 19720В | 0xEC0EB001 |
указаны в таблице 2.
Таблица 2 - Метрологические и технические характеристики приборов еЛайт
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений освещённости, лк | от 1 до 200000 |
| Диапазон измерений яркости, кд/м2 | от 1 до 200000 |
| Диапазон измерения коэффициента пульсации % | от 1 до 100 |
| Пределы допускаемой основной отн осительной погрешности, вызванной отклонением градуир эвки освещенности, % | ± 3 |
| 1 | 2 |
| Пределы допускаемой основной относительной погрешности, вызванной отклонением градуировки освещенности яркости, % | ± 3 |
| Пределы допускаемой основной относительной погрешности, вызванной отклонением световой характеристики от линейной, % | ± 3 |
| Пределы допускаемой основной относительной погрешности измерения освещённости % | ± 8 |
| Пределы допускаемой основной относительной погрешности измерения яркости, % | ± 10 |
| Пределы допускаемой основной относительной погрешности измерения коэффициента пульсаций, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности, обусловленной пространственной (угловой) зависимостью фотометрической головки прибора в пределах 10°, % | ±4 |
| Пределы допускаемой дополнительной относительной погрешности, обусловленной изменением температуры в зоне измерений на каждые 10 °С в пределах от 0 до 50°С, % | ±1 |
| Напряжение питания еЛайт03, еЛайт04, В | 5,0 ± 0,5 |
| Напряжение питания блока БОИ-01, В | 9,0 ± 1,0 |
| Напряжение питания блока БОИ-02, В | 3,0 ± 0,5 |
| Ток потребления «еЛайт03, еЛайт04 от внешнего устройства индикации, мА, не более | 250 |
| Ток потребления прибора еЛайт01 от внешнего источника питания, А, не более | 1,2 |
| Ток потребления еЛайт02 от установленных элементов питания типа LR6, мА, не более | 500 |
| Средняя наработка на отказ, часов, не менее | 5000 |
| Масса еЛайт03, еЛайт04 г, не более | 90 |
| Масса блока еЛайт-01 с элементами питания, г, не более | 470 |
| Масса блока еЛайт-02, с элементами питания, г, не более | 300 |
| Габаритные размеры еЛайт03, еЛайт04, мм, не более | 50 х 145 х 28 |
| Габаритные размеры блока БОИ-01, мм, не более | 70 х 208 х 35 |
| Г абаритные размеры блока БОИ-02, мм, не более | 80 х 140 х 23 |
| Рабочие условия эксплуатации приборов «еЛайт»: | |
| Температура окружающей среды, °С | от минус 20 до плюс 50 |
| Относительная влажность воздуха, %, не более | 90 |
| Атмосферное давление, мм рт.ст. | от 600 до 900 |
наносится на титульный лист руководства по эксплуатации, паспорта и лицевые панели приборов типографским способом.
В комплект поставки прибора комбинированного еЛайт01 входят изделия, указанные в таблице 3.
| Наименование | Обозначение | Количество, шт |
| Прибор комбинированный еЛайтОЗ или еЛайт04 | СВМТ.201112.003 или СВМТ.201112.004 | 1 |
| Руководство по эксплуатации с паспортом и методикой поверки | СВМТ.201112.003РЭ | 1 |
| Блок отображения информации БОИ-02 | СВМТ.424179.001 | 1 |
| Кабель соединительный БОИ-01 | - | 1 |
| Элементы питания | LR6 | 4 |
| Комплект принадлежностей (сумка транспортировочная, кабель для подключения к ПК, адаптеры беспроводной связи, сетевой адаптер, сборка аккумуляторная, диск с ПО и т.д.) | по дополнительн ому заказу | |
| Укладочная транспортная тара | - | 1 |
В комплект поставки прибора комбинированного еЛайт02 входят изделия, указанные в таблице 4.
Таблица 4 - Комплект поставки прибора комбинированного еЛайт02
| Наименование | Обозначение | Количество, шт |
| Прибор комбинированный еЛайт03 или еЛайт04 | СВМТ.201112.003 или СВМТ.201112.004 | 1 |
| Руководство по эксплуатации с паспортом и методикой поверки | СВМТ.201112.003РЭ | 1 |
| Блок отображения информации БОИ-02 | СВМТ.424179.002 | 1 |
| Элементы питания | LR6 | 2 |
| Комплект принадлежностей (сумка, адаптеры беспроводной связи и т.д.) | по дополнительному заказу | |
| Укладочная транспортная тара | - | 1 |
В комплект поставки прибора комбинированного еЛайт03 входят изделия, указанные в таблице 5.
Таблица 5 - Комплект поставки прибора комбинированного еЛайтОЗ
| Наименование | Обозначение | Количество, шт |
| Прибор комбинированный еЛайт03 | СВМТ.201112.003 | 1 |
| Руководство по эксплуатации с паспортом и методикой поверки | СВМТ.201112.003РЭ | 1 |
| Комплект принадлежностей (сумка, адаптеры беспроводной связи и т.д.) | по дополнительному заказу | |
| Укладочная транспортная тара | - | 1 |
В комплект поставки прибора комбинированного еЛайт04 входят изделия, указанные в таблице 6.
Таблица 6 - Комплект поставки прибора комбинированного еЛайт04
| Наименование | Обозначение | Количество, шт |
| Прибор комбинированный еЛайт04 | СВМТ.201112.003 | 1 |
| Руководство по эксплуатации с паспортом и методикой поверки | СВМТ.201112.003РЭ | 1 |
| Комплект принадлежностей (сумка, адаптеры беспроводной связи и т.д.) | по дополнитель ному заказу | |
| Укладочная транспортная тара | - | 1 |
осуществляется по документу СВМТ.201112.003РЭ (Приложение В), утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 20.11.2015 г.
Основные средства поверки:
Рабочий эталон - установка автоматизированная для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1 А. Спектральный диапазон (400-760) нм.
Пределы допускаемой основной относительной погрешности измерения:
- освещенности ±2,5 %;
- яркости, коэффициента пульсаций ±3,0.
Метод измерений описан в руководстве по эксплуатации СВМТ.201112.003РЭ.
Нормативные и технические документы, устанавливающие требования к приборам комбинированным еЛайт
1 ГОСТ 8.023-2014 «ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений»;
2 ТУ 4437-001-40148273-2015 Приборы комбинированные еЛайт.
