Газоанализаторы стационарные ИГАС мод. IR-SF6, 63223-16

Назначение

Газоанализаторы стационарные «ИГАС» модели IR-SF6 предназначены для измерения массовой концентрации гексафторида серы (SF6, элегаз) в смеси с воздухом, азотом или другими инертными газами, и передачи измерительной информации внешним устройствам в цифровой форме.

Описание

Газоанализаторы стационарные «ИГАС» модели IR-SF6 (далее - газоанализатор) представляют собой стационарные одноблочные одноканальные автоматические приборы непрерывного действия.

Принцип измерений - оптический инфракрасный недисперсионный (NDIR).

Отбор пробы - диффузионный.

Конструктивно газоанализатор выполнен одноблочным в металлическом корпусе. На лицевой панели корпуса расположены светодиодный дисплей на 4 знакоместа и отверстие для диффузионного захода анализируемой среды, закрытое сменным фильтром.

Разъем для подключения питания и информационной связи расположен на верхней части корпуса газоанализатора. Газоанализатор не имеет органов управления и настройки, доступных пользователю; изменение настроечных параметров осуществляется через персональный компьютер со специализированным программным обеспечением «IGASToolBox.exe».

Г азоанализатор обеспечивает выполнение следующих функций:

-    непрерывное автоматическое измерение массовой концентрации гексафторида серы;

-    отображение результатов измерений на встроенном светодиодном дисплее;

-    передачи измерительной информации внешним устройствам в цифровой форме, интерфейс RS485, протокол Modbus RTU;

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP65 по ГОСТ 14254.

Газоанализаторы выполнены в общепромышленном исполнении и предназначены для установки вне взрывоопасных зон помещений и наружных установок.

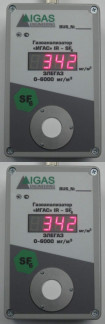

Внешний вид газоанализаторов приведен на рисунке 1.

Рекомендуемое место нанесения знака поверки приведено на рисунке 2 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

-    встроенное;

-    автономное («IGASToolBox.exe», «MultiGas.exe»).

Встроенное ПО газоанализаторов, разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в анализируемой среде, обеспечивает следующие основные функции:

-    прием и обработка измерительной информации от первичного измерительного преобразователя;

-    индикацию результатов измерений на встроенном светодиодном дисплее;

-    формирование выходного цифрового сигнала.

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

-    вычисление значений массовой концентрации гексафторида серы по данным от первичного измерительного преобразователя;

-    непрерывную самодиагностику аппаратной части газоанализатора.

Встроенное ПО газоанализатора идентифицируется при подключении к персональному компьютеру под управлением операционной системы Microsoft Windows XP с установленным автономным ПО «IGASToolBox.exe» посредством отображения номера версии.

Автономное программное обеспечение «IGASToolBox.exe» для персонального компьютера под управлением операционной системы Microsoft Windows XP и старше, предназначено обеспечения связи с газоанализатором посредством интерфейса RS485 и выполняет следующие функции:

-    отображение результатов измерений массовой концентрации от одного газоанализатора на дисплее персонального компьютера;

-    отображение измерительной информации от первичного измерительного преобразователя;

-    отображение и настройка сетевого адреса (RS485) газоанализатора;

-    запись результатов измерений массовой концентрации в лог-файл на персональном компьютере.

-    настройку газоанализатора в режиме «Пользователь» (нулевые показания и чувствительность) и «Инженер» (построение кривой линеаризации по 7 точкам в диапазоне измерений).

Автономное программное обеспечение «MultiGas.exe» для персонального компьютера под управлением операционной системы Microsoft Windows XP и старше, предназначено для обеспечения связи с газоанализаторами посредством интерфейса RS485 и выполняет следующие функции:

-    отображение результатов измерений массовой концентрации от одного или нескольких газоанализаторов на дисплее персонального компьютера;

-    просмотр и изменение значений порогов срабатывания сигнализации;

-    запись результатов измерений в лог-файл на персональном компьютере.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты ПО по Р 50.2.077—2014 -средний;

Технические характеристики

1)    Диапазон измерений массовой концентрации гексафторида серы, мг/м3 от 0 до 6000

2)    Пределы допускаемой основной погрешности, %:

-    приведенной, в диапазоне измерений от 0 до 500 мг/м    ± 10

-    относительной, в диапазоне измерений св. 500 до 6000 мг/м3    ± 10

3)    Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности    0,5

4)    Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения температуры окружающей и анализируемой сред на каждые 10 oC в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности    0,5

5)    Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности    1,0

6)    Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации на каждые 3,3 кПа относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности    0,5

7)    Предел допускаемого времени установления выходного сигнала Т0,9д, с    50

8)    Время прогрева газоанализатора, мин, не более    60

9)    Интервал времени работы без корректировки показаний, не более, сут.    180

10)    Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В    24

11)    Электрический ток, потребляемый газоанализатором

при напряжении питания 24 В, А, не более    0,1

12)    Габаритные размеры газоанализаторов, мм, не более:

-    высота    160

-    ширина    100

-    глубина    60

13)    Масса, кг, не более    1,0

14)    Средняя наработка на отказ, ч    24 000

15)    Средний срок службы, лет    10

Условия эксплуатации

-    диапазон температуры окружающей и контролируемой сред, оС от минус 20 до плюс 40

-    относительная влажность при температуре 25 оС, %    от 0 до 98

-    диапазон атмосферного давления, кПа    от 90,6 до 107

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом и на табличку на корпусе газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-242-1936-2015 "Газоанализаторы стационарные «ИГАС» модели IR-SF6. Методика поверки”, разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И Менделеева" 10.07.2015 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси гексафторид серы - азот (ГСО 10162-2012), в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе КДГА.413311.001 РЭ «Газоанализатор стационарный «ИГАС» модели IR-SF6. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным «ИГАС» модели IR-SF6

1    Приказ № 1034 от 9 сентября 2011 г «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

5    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6    Технические условия ТУ 4215-001-16777305-14 (КДГА 413214.001ТУ).
