Станции контроля загрязнений атмосферного воздуха автоматические унифицированные УС-КВ-1, 63227-16

Назначение

Станции контроля загрязнений атмосферного воздуха автоматические унифицированные УС-КВ-1 (далее - станция) предназначены для:

-    непрерывного автоматического измерения массовой концентрации загрязняющих веществ: оксида углерода (CO), оксидов азота (NO, NO2), аммиака (NH3), диоксида серы (SO2), озона (О3), бензола, толуола, фенола в атмосферном воздухе;

-    отбора воздушных проб на фильтры и сорбенты с целью определения в лабораторных условиях массовой концентрации органических веществ и взвешенных частиц;

-    сбора, обработки и хранения полученных данных;

-    передачи данных в центр обработки информации через GSM-канал связи.

Описание

Станция является многоканальным, многофункциональным автоматическим средством измерений, не требующим в процессе эксплуатации постоянного присутствия обслуживающего персонала.

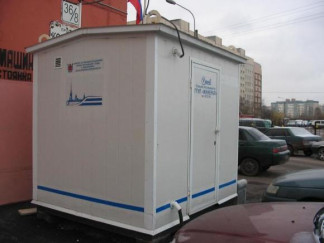

Станция представляет собой павильон, который обеспечивает защиту всего оборудования станции от внешних атмосферных явлений и несанкционированного доступа. В павильоне станции располагается стойка с измерительной аппаратурой (газоанализаторами), вспомогательное оборудование, рабочие место оператора.

Принципы действия газоанализаторов моделей:

48С, CO12 M, APMA-370 - инфракрасный, основан на поглощении молекулами СО инфракрасного излучения и измерении величины этого поглощения;

42С, AC32M, APNA-370 - хемилюминесцентный, основан на явлении хемилюминесценции, возникающем при взаимодействии оксида азота NO с озоном O3, величина излучения пропорциональна концентрации NO. Для измерения концентрации NO2 происходит его преобразование в NO;

43 С, AF22M, APSA-370 - флуоресцентный, основан на явлении флуоресценции, возникающем при облучении молекул SO2 пульсирующим ультрафиолетовым излучением. При этом молекулы SO2 переходят в возбужденное состояние, а при обратном переходе в низкоэнергетическое состояние возникает свечение, интенсивность которого пропорциональна концентрации SO2.

Принцип действия газоанализаторов моделей 49С, O342, APОА-370 основан на поглощении молекулами озона ультрафиолетового излучения и измерении величины этого поглощения, которая пропорциональна концентрации озона.

Анализатор Synspec GC 955 - для определения ароматических соединений (бензола, толуола, фенола), принцип действия - хроматографический.

Отбор пробы для определения массовой концентрации органических веществ и взвешенных частиц производится при помощи системы автоматического пробоотбора LVS/MVS модификации «APM-1», системы автоматического пробоотбора Derenda модификации «AMoS» с блоками АРМ-2 , PNS 16 MT-3.1. и GSU.

Павильон станции оборудован:

-    системой кондиционирования воздуха с регулятором температурного режима;

-    системой отопления;

-    системой управления электропитанием.

В состав станции входят:

пробоотборные устройства;

измерительная аппаратура;

система отбора взвешенных частиц (пыли);

система сбора данных и управления ССДУ с ПО fisher и программный комплекс

Airviro;

служебное и вспомогательное оборудование.

Пробоотборные устройства:

Система отбора проб воздуха на основе пробоотборного зонда вертикального зондирования ПЗ ВЗ «Атмосфера-М», состоящая из коллектора с пятью штуцерами, воздушного насоса, пылевых тефлоновых фильтров с держателями, каплесборника.

Система автоматического пробоотбора в воздухе LVS/MVS модификации «APM-1»;

Системы автоматического пробоотбора Derenda модификации РNS16/18T-3.1/6.1, GSU, AMoS.

Система сбора данных и управления ССДУ:

-    промышленный компьютер;

-    GSM-модем;

-    комплект сигнальных кабелей.

Изготовители газоанализаторов моделей:

42С, 43 С, 48С, 49С - фирма «Thermo Electron», США;

CO12 M, AC32M, AF22M, O342 - фирма «Environnement S.A.», Франция;

APMA-370, APNA-370, APSA-370, APОА-370 - фирма «HORIBA ltd., Япония.

Syntech Spectras GC 955 - фирма «Synspec B.V.», Нидерланды.
