| Номер в госреестре | 63231-16 |
| Наименование СИ | Анализаторы кислорода, азота, водорода |
| Обозначение типа СИ | G8 GALILEO |
| Изготовитель | "Bruker Elemental GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

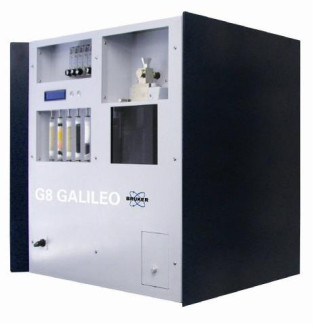

Анализаторы кислорода, азота, водорода G8 GALILEO предназначены для измерения массовой доли кислорода, азота, водорода в металлах и сплавах.
Принцип действия анализатора основан на методе горячей экстракции (метод восстановительного плавления, метод нагрева) в потоке инертного газа.
Образец расплавляется в графитовом тигле, помещенном в импульсную печь сопротивления. Импульсная печь оборудована системой водяного охлаждения. Температура печи и скорость нагрева задаются с внешнего компьютера, по ходу анализа контролируется мощность, ток, а также производится прямое измерение температуры нагрева тигля встроенным бесконтактным оптическим пирометром.
В результате нагрева и плавления из образца в газообразном виде выделяются кислород (реагирует с материалом тигля с образованием монооксида углерода), азот, водород и вместе с инертным газом-носителем, в качестве которого могут использоваться гелий, аргон или азот, поступают из печи в систему детектирования.
Система детектирования состоит из одного или двух селективных бездисперсных NDIR-детекторов, служащих для определения содержания кислорода по концентрации монооксида углерода и/или термокондуктометрической ячейки (TCD), которая используется для определения содержания азота или водорода. Содержание кислорода определяется в 2-х диапазонах, на каждый диапазон устанавливается отдельный инфракрасный детектор.
Управление работой анализатора и обработка результатов измерений осуществляются с помощью персонального компьютера и установленного на нем программного обеспечения. Программное обеспечение осуществляет обработку сигналов с детекторов и производит расчет содержания элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа.
Анализатор водорода предназначен как для определения полного суммарного водорода, так и для определения диффузно-подвижного водорода. Для определения диффузноподвижного водорода анализаторы комплектуются внешней инфракрасной печью.
Анализаторы выпускаются в следующих модификациях: G8 GALILEO O, G8 GALILEO N, G8 GALILEO H, G8 GALILEO ON, G8 GALILEO OH, G8 GALILEO NH, G8 GALILEO ONH , GALILEO Н-Нд, GALILEO OH-Нд, GALILEO NH-Нд, GALILEO ONH-Нд, которые отличаются количеством анализируемых газов.
Буквы после G8 GALILEO отображают определяемые газы:
O - кислород
N - азот
Н- водород
Нд - диффузно-подвижного водород.
Управление работой анализатора и обработка результатов измерений осуществляется с помощью встроенного микропроцессора и персонального компьютера.
Градуировка анализатора производится по стандартным образцам, аттестованным по содержанию газов или по газовым смесям разного объема.
идентифицируется при включении анализатора путем вывода на экран номера версии. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GA-Client |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией анализаторов не предусмотрена.
Таблица 2 - Метрологические характеристики
| Диапазон измерений, % массовой доли | |||
| - азот - кислород - водород | от 0, 0001 до 0,30 от 0, 0001 до 0,025 от 0, 0020 до 0,50 от 0,00001 до 0,15 | ||
| Пределы допускаемой относительной погрешности измерений, % | |||
| Диапазон измерений, % массовой доли | Определяемый элемент | ||
| Кислород | Азот | Водород | |
| 1 | 2 | 3 | 4 |
| от 0,0001 до 0,0005 | ± 40,0 | ± 40,0 | |
| свыше 0,0005 до 0,001 | ± 30,0 | ± 30,0 | |
| свыше 0,001 до 0,002 | ± 20,0 | ± 20,0 | |
| свыше 0,002 до 0,005 | ± 10,0 | ± 10,0 | |
| свыше 0,005 до 0,01 | ± 15,0 | ± 15,0 | |
| свыше 0,01 до 0,02 | ± 11,0 | ± 11,0 | |
| свыше 0,02 до 0,05 | ± 8,0 | ± 8,0 | |
| свыше 0,05 до 0,10 | ± 5,0 | ± 5,0 | |
| свыше 0,1 до 0,50 | ± 3,0 | ± 3,0 | |
| от 0,00001 до 0,00005 | ± 40,0 | ||
| свыше 0,00005 до 0,0001 | ± 30,0 | ||
| свыше 0,0001 до 0,0003 | ± 25,0 | ||
| 1 | 2 | 3 | 4 |
| свыше 0,0003 до 0,0006 | ± 20,0 | ||
| свыше 0,0006 до 0,001 | ± 16,0 | ||
| свыше 0,001 до 0,002 | ± 13,0 | ||
| свыше 0,002 до 0,004 | ± 10,0 | ||
| свыше 0,004 до 0,010 | ± 7,0 | ||
| свыше 0,010 до 0,050 | ± 5,0 | ||
| свыше 0,050 до 0,150 | ± 3,0 | ||
| Относительное СКО случайной составляющей погрешности выходного сигнала при измерении диффузионного водорода в диапазоне (от 0,02 до 1,0) мл, % | 3,0 | ||
Таблица 3 - Технические характеристики
| Время анализа, с | ~ 50 (зависит от материала образца и навески) |
| Масса навески, г | 0,5 |
| Г абаритные размеры, В х Ш х Д, мм, не | |
| более | 700 х 830 х 600 |
| Потребляемая мощность: - анализатор - периферийные устройства | 7 кВ-А 300 В-А |
| Напряжение питания | 220 В ± 10 В, 50/60 Гц |
| Г аз-носитель | Аргон, азот или гелий |
| Давление, бар | 2 |
| Чистота, % | 99,999 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 35 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.
Таблица 4 - Комплектность поставки
| Наименование | Количество, шт. |
| 1. Анализатор | 1 |
| 2. Компьютер | 1 |
| 3. Стартовый набор расходных материалов и запчастей | 1 |
| 4. Редуктор для баллона с инертным газом | По заказу |
| 5. Инфракрасная печь | По заказу |
| 6. Комплект расходных материалов | По заказу |
| 7. Комплект запасных частей | По заказу |
| 8. Руководство по эксплуатации | 1 |
| 9. Методика поверки РТ-МП-2304-448-2015 | 1 |
осуществляется по документу РТ-МП-2304-448-2015 «ГСИ. Анализаторы кислорода, азота, водорода G8 GALILEO Методика поверки», утвержденному ФБУ «Ростест - Москва» 23.07.2015 г.
Средства поверки: Государственные стандартные образцы состава сплавов ГСО 4165-91П, 2489-91П - 2497-91П.
Для модификаций G8 GALILEO H-Ha, G8 GALILEO OH-Ид, G8 GALILEO NH-Ид, G8 GALILEO ONH-Ha - водород газообразный чистый высший сорт (ГОСТ Р 51673-2000).
Знак поверки наносится на свидетельство о поверке.
ГОСТ 17745 - 90 « Стали и сплавы. Методы определения газов».
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода, азота, водорода G8 GALILEO
1. ГОСТ 17745 - 90 « Стали и сплавы. Методы определения газов»
2. МИ 2639-2001 «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».
3. Техническая документация фирмы «Bruker Elemental GmbH».
