Генераторы сигналов SGT100A предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций в диапазоне частот до 6 ГГц.
Генераторы сигналов SGT100A предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций в диапазоне частот до 6 ГГц.
| Номер в госреестре | 63232-16 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SGT100A |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов SGT100A предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций в диапазоне частот до 6 ГГц.
Принцип работы генераторов сигналов SGT100A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен квадратурным и импульсным модуляторами и источником модулирующих сигналов на основе цифроаналогового преобразователя (ЦАП). При этом формирование отсчетов для ЦАП с необходимым видом модуляции производится на внешнем компьютере и загружается в виде сигнального файла в генератор с помощью цифрового интерфейса связи.
Конструктивно генераторы сигналов SGT100A выполнены в виде настольного лабораторного прибора, на передней панели которого находятся индикаторы статуса генератора, а на задней - разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов. Управление генераторами осуществляется по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SGT100A оснащены интерфейсами USB, LAN, PCI Express.
Генераторы сигналов SGT100A имеют следующие опции:
KB106 - опция расширения частотного диапазона до 6 ГГц;
B1 - опция опорного генератора повышенной точности;
К22 - опция импульсной модуляции;
К510 - опция генератора квадратурных сигналов;
K511/K512/K521/K522/K523 - опции расширения характеристик генератора квадратурных сигналов (объема памяти и полосы частот).

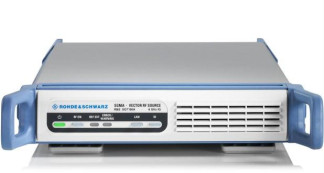

Внешний вид генераторов сигналов SGT100A, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение «R&S SGMA-GUI software» предназначено только для управления режимами работы генераторов сигналов SGT100A и не может быть использовано отдельно от измерительно-вычислительной платформы этих генераторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S SGMA-GUI software |
|
Номер версии (идентификационный номер) ПО |
3.20.261.31 и выше |
|
Цифровой идентификатор ПО |
- |
место пломбировки от несанкционированного доступа
приведены в таблицах 2 - 7.
|
Наименование характеристики |
Значение характеристики |
|
|
Диапазон частот, МГ ц |
штатно |
от 1 до 3000 |
|
опция KB106 |
от 1 до 6000 |
|
|
Дискретность установки частоты, Гц |
0,001 |
|
|
Выход/выход опорной частоты, МГц |
10, 1000 |
|
|
Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты |
штатно |
± 1 • 10-6 |
|
опция B1 |
± 1 • 10-7 |
|
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение характеристики |
|
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, дБмВт1 |
от минус 120 до плюс 17 |
|
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 |
|
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, в диапазонах частот, дБ |
от 1 МГц до 3 ГГц от 3 ГГц до 6 ГГц |
± 0,7 ± 0,9 |
|
Предел допускаемого значения КСВН выхода ВЧ, волновое сопротивление 50 Ом |
1,8 |
|
|
Тип выходного разъема |
SMA «розетка» |
|
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение характеристики |
|
|
Уровень гармонических составляющих для уровня выходного сигнала менее 8 дБмВт, не более, дБн2 |
минус 30 |
|
|
Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, в диапазонах частот, не более, дБн: |
от 1 МГц до 1500 МГц от 1,5 ГГц до 3 ГГц от 3 ГГц до 6 ГГц |
минус 76 минус 70 минус 64 |
|
Спектральная плотность мощности фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, не более, дБн/Гц3 |
минус 126 |
|
Таблица 5 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опция К22)_
|
Наименование характеристики |
Значение характеристики |
|
Диапазон установки периода следования импульсов, с |
от 10-7 до 102 |
|
Диапазон установки длительности импульсов, с |
от 210-8 до 102 |
|
Время нарастания/спада радиоимпульса, не более, нс |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, не менее, дБ |
80 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции K510, K521, K522, K523)_
|
Наименование характеристики |
Значение характеристики |
|
|
Полоса модуляции, МГц |
опция K510 |
до 60 |
|
опция К521 |
до 120 |
|
|
опция К522 |
до 160 |
|
|
опция К523 |
до 240 |
|
|
Неравномерность АЧХ в полосе модуляции, не более, дБ |
± 1 |
|
|
Подавление несущей и зеркального канала, не менее, дБ |
45 |
|
|
Пределы допускаемой абсолютной погрешности среднеквад- |
||
|
ратического значения векторной ошибки для модуляции типа 16QAM, скорости передачи 10 кГц, уровня менее 0 дБмВт, частоты более 80 МГц, не более, % |
± 1,6 |
|
Таблица 7 - Условия эксплуатации и массогабаритные характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при 25°С , % атмосферное давление, кПа |
от 5 до 45 от 30 до 90 от 84 до 106,7 |
|
Хранение/транспортирование: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % |
от минус 40 до 60 не более 70 |
|
Напряжение питающей сети, В |
220 ± 22 |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Потребляемая мощность, не более, Вт |
70 |
|
Масса, не более, кг |
4 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
250 х 53 х 401 |
|
Время прогрева, мин |
30 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генератора сигналов SGT100A методом наклейки.
Комплект поставки включает:
- генератор сигналов SGT100A - 1 шт.;
- опции к генератору - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- эксплуатационные документы - 1 комплект;
- методика поверки РТ-МП-2821-441-2015 - 1 шт.
осуществляется по документу РТ-МП-2821-441-2015 «ГСИ. Генераторы сигналов SGT100A. Методика поверки», утвержденному ФБУ «Ростест-Москва» “16” декабря 2015 года.
Знак поверки наносится на верхнюю панель генератора в соответствии с рисунком 1.
|
Наименование средства поверки |
Требуемые технические характеристики средства поверки |
Рекомендуемое средство поверки |
|
|
Пределы измерений |
Пределы допускаемой погрешности |
||
|
Стандарт частоты |
Частота выходных сигналов 5 МГц, 10 МГц |
± 5-10-10 за 1 год |
Стандарт частоты рубидиевый GPS -12RG |
|
Частотомер универсальный |
Диапазон частот от 0,001 Гц до 100 МГц |
± 5-10-10 с внешней опорной частотой за 1 год |
Частотомер универсальный CNT-90XL |
|
Анализатор спектра |
от 1 МГц до 20 ГГц (от минус 120 до 15) дБмВт Демодуляция 16QAM Фазовый шум на 1 ГГц, при отстройке 10 кГц |
± 1 • 10-6 Линейность: ± (0,1.. .0,3) дБ ± 0,5 % не более минус 134 дБн/Гц |
Анализатор спектра FSW26 |
|
Измеритель мощности |
от 0 до 6 ГГц от 2*10-3 до 1х102 мВт |
± 0,1 дБ |
Преобразователь измерительный NRP-Z51 |
|
Анализатор цепей |
от 100 кГц до 6 ГГц КСВН: от 1,05 до 10 |
± 5 % |
Анализатор цепей векторный ZNB8 |
содержатся в документе “Генераторы сигналов SGT100A. Руководство по эксплуатации”.
Нормативные документы, устанавливающие требования к генераторам сигналов SGT100A
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
