| Номер в госреестре | 63237-16 |
| Наименование СИ | Комплекты блоков преобразователей, контроля и индикации |
| Обозначение типа СИ | КБП-1 |
| Изготовитель | ФГУП "Уральский электромеханический завод", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты блоков преобразователей, контроля и индикации КБП-1 (далее - комплекты) предназначены для измерений напряжения тахогенератора, напряжения и тока обмотки возбуждения тахогенератора, частоты вращения тахогенератора и импульсных датчиков.
По принципу действия комплекты относятся к классу электронных цифровых измерительных приборов.
Комплекты представляют собой микропроцессорную систему управления, состоящую из блока преобразователей и двух блоков контроля и индикации.
Блок преобразователей представляет собой металлическое шасси, предназначенное для установки в шкаф, на котором размещены:
DIN-рейка с источниками основного и резервного питания, с модулями;
диоды развязки источников основного и резервного питания;
диоды выпрямителя напряжения тахогенератора;
резисторы формирования тока возбуждения тахогенератора и нагрузки выпрямителя напряжения тахогенератора;
платы согласования;
кнопка сброса неисправности.
Блок контроля и индикации состоит из металлической пластины и установленной в окне пластины панели оператора, представляющей собой цветное жидкокристаллическое табло индикации с сенсорным экраном, размещаемые на удалении до 500 м по кабелю связи от блока преобразователей. Блоки контроля и индикации предназначены для крепления в щит.
Питание комплектов осуществляется от сетей переменного и постоянного тока.

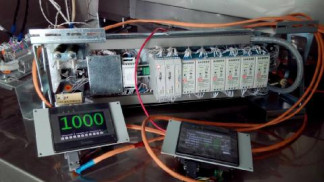

Внешний вид комплектов представлен на рисунке 1.
Конструкция комплектов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием пломбировочной наклейки на место возможного доступа к рабочим частям комплекта. Место нанесения знака утверждения типа и места пломбировки от несанкционированного доступа представлены на рисунке 2.
Программное обеспечение (ПО) комплектов состоит из единого загрузочного модуля, разделенного на уровне языка программирования на управляющую программу и подпрограммные модули, осуществляющие следующие функции:
- приём от модулей результатов измерения частоты вращения, напряжения обмотки возбуждения тахогенератора, силы тока обмотки возбуждения тахогенератора;
- отображение, обработку и передачу измерительной информации в панель оператора. Задание параметров для работы ПО осуществляется с помощью многоступенчатого меню. Обработка данных производится по специально разработанным алгоритмам.
Замена ПО комплектов осуществляется с персонального компьютера (ПК) с помощью универсальной последовательной шины USB в режиме виртуального COM-порта. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПТК1 ПР |
| Номер версии (идентификационный номер) ПО | V 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Защита ПО от преднамеренных изменений обеспечивается полным ограничением доступа к метрологически значимой части ПО и измерительной информации, с помощью опломбирования корпусов составных частей комплекта и наличием программно-аппаратного интерфейса связи, работающего только в режиме передачи данных.
Защита ПО от непреднамеренных воздействий обеспечивается применением микроконтроллера с ПЗУ (постоянное запоминающее устройство) и энергонезависимой памяти данных.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения (частоты), об/мин (Гц)* | от 40 до 1000 (от 40 до 1000) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения (частоты), об/мин (Гц) | ± 1 |
| Диапазон измерений силы тока, мА | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений силы тока, мА | ± 3 |
| Диапазон измерений постоянного напряжения, В | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерений постоянного напряжения, В | ± 1 |
| Напряжение питания от источника переменного тока частотой от 47 до 63 Гц, В | от 100 до 250 |
| Напряжение питания от источника постоянного тока, В | от 150 до 270 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блок преобразователей - блок контроля и индикации | 660x260x180 130х105 х40 |
| Масса, кг, не более: - блок преобразователей - блок контроля и индикации | 01 5 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Используемые интерфейсы связи | RS-485(один канал), USB (один канал) |
| Тип интерфейса загрузки проекта из ПК | USB |
| Наименование характеристики | Значение |
| Тип и скорость интерфейса связи с другими устройствами | RS-485, 9600 бит/с |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от 1 до 40; 80 от 84 до 106,7 (от 630 до 800) |
| * Частота вращения вала N, об/мин, связана с частотой импульсов f Гц, на выходе блока преобразователей по формуле N = f*60/z, где z - число зубьев колеса, используемого при измерениях. Используется зубчатое колесо с 60 зубьями. При этих условиях частота вращения N, об/мин, равна частоте следования импульсов f, Гц. | |
наносится на шасси блока преобразователей методом лазерной сублимации и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Коли чество | Примечания |
| 1 Комплект блоков преобразователей, контроля и индикации КБП-1 в составе: - блок контроля и индикации - блок преобразователей | ПТК 1.000 ПТК 1.200 ПТК1.300 | 2 1 | |
| 2 Комплект запасных частей | ПТК 1.400 | 1 | |
| 3 Комплект монтажных частей | - | 1 | |
| 4 Руководство по эксплуатации | ПТК1.000РЭ | 1 | 1 шт. в один адрес |
| 5 Паспорт | ПТК1.000ПС | 1 | |
| 6 Методика поверки | МП-610-003-2015 | 1 | 1 шт. в один адрес |
осуществляется в соответствии с документом МП-610-003-2015 «Инструкция. Комплекты блоков преобра-зователей, контроля и индикации КБП-1. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30.10.2015 г.
Основные средства поверки:
- калибратор универсальный Н4-11, рег. № 25610-03 (диапазон воспроизведения постоянного напряжения от 0 до 600 В, пределы допускаемой погрешности
± (0,05 - 0,1) %, диапазон воспроизведения силы постоянного тока от 0 до 50 А, пределы допускаемой погрешности ± (0,1 - 0,25) %);
- генератор импульсов Г5-82, рег. № 8598-82 (амплитуда импульсов от 0,006 до 60 В, пределы погрешности установки амплитуды ± (0,1U + 0,1) В, период повторения одинарных
импульсов от 1 до 9,9-10" мкс, пределы допускаемой погрешности ± 0,003-Т мкс, длительность импульсов от 0,1 до 5-106 мкс, пределы допускаемой погрешности ± (0,03t + 0,04) мкс);
- частотомер электронно-счётный вычислительный Ч3-64, рег. № 9135-83 (диапазон
9 7
измерений частоты от 0,005 до 1,5-10 Гц, пределы допускаемой погрешности ± 5-10" %);
- мегаомметр ЭС0202/1, рег. № 14883-95 (диапазон измерений от 0 до 1000 МОм, пределы допускаемой погрешности ± 15 %).
Знак поверки наносится на свидетельство о поверке.
«Комплект блоков преобразователей, контроля и индикации КБП-1. Руководство по эксплуатации. ПТК1.000 РЭ»
Нормативные и технические документы, устанавливающие требования к комплектам блоков преобразователей, контроля и индикации КБП-1
1 ГОСТ 21339-82 «Тахометры. Общие технические условия».
2 ГОСТ Р 50746-2000 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний».
3 «Комплект блоков преобразователей, контроля и индикации КБП-1. Технические условия. ПТК1.000ТУ».
