Антенны дипольные активные П6-51М/2, 63239-16

Назначение

Антенны дипольные активные П6-51М/2 (далее - антенны) предназначены (совместно с измерительными приборами, анализаторами спектра, вольтметрами селективными) для измерений напряженности электрической составляющей переменного электромагнитного поля.

Описание

Конструктивно антенна состоит из преобразователя дипольного активного П6-51М/2, блока аккумуляторов, блока питания и соединительных кабелей.

Преобразователь дипольный активный П6-51 М/2 включает в себя приемный симметричный вибратор и дифференциальный усилитель с большим входным сопротивлением и несимметричным низкоомным выходом.

Принцип действия антенн основан на преобразовании наведенного электромагнитным полем в приемном вибраторе электрического тока в соответствующее ему переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

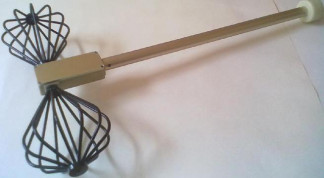

Внешний вид антенны с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.

Комплектность

Комплект поставки включает:

-    преобразователь дипольный активный П6-51МУ2 - 1 шт.;

-    блок аккумуляторный - 1 шт.;

-    кабели соединительные - 1 к-т.;

-    блок питания стабилизированный - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки- 1 шт.

Поверка

осуществляется по документу ИУШЯ.464651.059МП «Инструкция. Антенны дипольные активные П6-51М/2. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25.03.2015 г.

Знак поверки наносится на корпус антенны в виде наклейки.

Основные средства поверки:

-    генератор сигналов высокочастотный SMR40 (рег. №35617-07) (диапазон частот от 10 МГц до 40 ГГц, уровень выходного сигнала от минус 30 до 22 дБм, пределы допускаемой относительной погрешности установки частоты ±1*10-6 ^ес, пределы допускаемой относительной погрешности установки уровня сигнала ± 1 дБ);

-    эталон низшего разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» (рег. № 24503-03) (диапазон частот от 200 Гц до 1000 МГц,

пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 0,6 дБ);

-    антенна измерительная логопериодическая П6-46 (рег. №25857-03) (диапазон частот от 200 до 1000 МГц, уровень кроссполяризационной составляющей не более минус 20 дБ);

-    анализатор спектра Е4440А (рег. № 56128-14) (диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой погрешности измерений уровня гармонического сигнала ±1,5 дБ).

Сведения о методах измерений

«Антенна дипольная активная П6-51М/2. Руководство по эксплуатации ИУШЯ.464651.059РЭ».

Нормативные и технические документы, устанавливающие требования к антеннам дипольным активным П6-51М/2

1.    ГОСТ Р 8.574-2000 «Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».

2.    ГОСТ 8.097-73 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц».

3.    «Антенна дипольная активная П6-51М/2. Технические условия» ИУШЯ.464651.059 ТУ».
