Весы ВСД "ДЛИННОМЕР", 63240-16

Назначение

Весы ВСД «ДЛИННОМЕР» (далее — весы) предназначены для измерений массы длинномерных грузов.

Описание

Весы имеют модульную конструкцию и состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики, п. Т.2.2.1 ГОСТ OIML R 76-1), и весоизмерительного прибора (далее — индикатор, п. Т.2.2.2 ГОСТ OIML R 76-1).

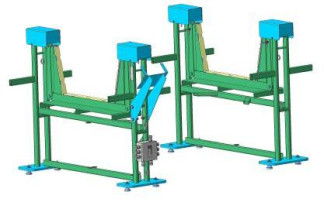

ГПУ (рисунок 1) представляет собой систему из двух, трех или четырех механически не связанных между собой весоизмерительных механизмов (секций), устанавливаемых на специально подготовленное (выровненное) основание. Секция представляет собой рамную конструкцию, в верхней части которой жестко закреплены два датчика, к которым с помощью шарнирного механизма и подвижных рычагов подвешена поперечина, на которую опирается груз при взвешивании.

Четыре секции Рисунок 1 — Общий вид ГПУ весов

В весах используются датчики:

-    датчики весоизмерительные тензорезисторные BSA, BSS (Госреестр № 51261-12);

-    датчики весоизмерительные тензорезисторные HLC, BLC, ELC (Госреестр № 21177-13);

-    датчики весоизмерительные тензорезисторные H, модификация Н4 (Госреестр № 53636-13);

-    датчики весоизмерительные тензорезисторные Shear Beam, семейство 3510 (Госреестр № 58367-14);

Сигнальные кабели датчиков через соединительную коробку подключаются к индикатору.

В весах используются индикаторы:

-    приборы весоизмерительные WE, модификации WE2110, WE2111 (Госреестр № 61808-15);

-    приборы весоизмерительные CI, модификации CI-1560, CI-5010A, CI-5200A, CI-6000A (Госреестр № 50968-12);

-    приборы весоизмерительные Микросим, модификации M0601, М0601-БМ-2 (Госреестр № 55918-13).

Общий вид индикаторов представлен на рисунке 2.

CI-1560    WE2110    WE2111

Рисунок 2 — Общий вид индикаторов

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее индикатора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство индикации отклонения от нуля — для приборов Микросим (4.5.5);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания значения массы тары — для приборов WE2110, WE 2111 (Т.2.7.5);

-    определение стабильного равновесия — для приборов WE2110, WE 2111 (4.4.2);

-    устройство выбора единиц измерений — для приборов WE2110, WE 2111 (2.1);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

-    запоминающее устройство — для приборов WE2110, WE 2111 (4.4.6).

Обозначение класса точности, значения максимальной нагрузки Max (Maxi диапазонов

взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочный интервал e (e диапазонов взвешивания многодиапазонных весов), диапазон температуры, указываются на маркировочной табличке весов.

Метрологические характеристики конкретного образца модификации весов определяются метрологическими характеристиками примененных модулей (датчика и индикатора).

Модели весов имеют следующие обозначения вида ВСД [1], где [1] — условное обозначение максимальной нагрузки (Max): 003, 005, 01, 015, 02, 03, 05. Первая цифра— количество десятков тонн, вторая цифра — количество единиц тонн, третья цифра (при наличии) — количество сотен килограмм. Порядок цифр — слева направо.

Знак поверки в виде наклейки наносится на лицевую панель индикатора и/или ГПУ весов и/или свидетельство о поверке. Оттиск поверительного клейма наносится в соответствии со схемой пломбировки для защиты от несанкционированного доступа (пломбировке подлежит переключатель режима настройки). Схемы пломбировки представлены на рисунках 3 и 4.

Место пломбировки разрушаемой наклейкой доступа к переключателю режима юстировки на задней панели корпуса приборов Микросим

Рисунок 4 — Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

В приборах CI-6000A, CI-5010A, CI-5200A, Микросим (M0601, М0601-БМ-2) доступ к параметрам настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

В приборах WE2111, WE2110 при изменении метрологически значимых параметров настройки изменяются показания несбрасываемого счетчика.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Примечанияк Таблице 1:

1 Номер версии (идентификационный номер) ПО должен быть не ниже указанных. X или ХХ -обозначение номера версии метрологически незначимой части ПО.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1—2011 ............................................................III (средний).

Таблица 2 — Весы с одним диапазоном взвешивания

Таблица 3 — Многодиапазонные весы

Диапазон уравновешивания тары...............................................................100 % Мах (100% Maxr).

Диапазон температуры для ГПУ, оС, при использовании датчиков:

-    BSA, Н4, 3510................................................................................от минус 10 до плюс 40;

-    BSS..................................................................................................от минус 20 до плюс 40;

-    HLC, BLC, ELC.............................................................................от минус 30 до плюс 40;

Диапазон температуры индикаторов, оС:

-    CI-6000A, CI-5010A, CI-5200A, WE2111, WE2110....................от минус 10 до плюс 40;

-    Микросим (M0601, М0601-БМ-2)...............................................от минус 35 до плюс 40.

Параметры электропитания весов от сети переменного тока (CI-6000A, CI-5010A, CI-5200A, Микросим M0601, Микросим М0601-БМ-2 через адаптер):

ВООА +10%

.............................................................................................................220 _!5%;

частота, Гц........................................................................................................................50±1.

Параметры электропитания весов от сети переменного тока (WE2110):

напряжение, В...................................................................................................от 110 до 240;

частота, Гц........................................................................................................................50±1.

Параметры электропитания от источника постоянного тока (напряжение), В:

WE2111, WE2110...................................................................................................от 12 до 24.

Знак утверждения типа

наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора, а также на титульные листы эксплуатационной документации.

Комплектность

Весы....................................................................................................................................1 шт.

Руководство по эксплуатации весов..............................................................................1 экз.

Руководство по эксплуатации индикатора....................................................................1 экз.

Паспорт весов...................................................................................................................1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 5.3 «Поверка весов» руководства по эксплуатации весов.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Документ «Весы ВСД «ДЛИННОМЕР». Руководство по эксплуатации», п. 4.4 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к весам ВСД «ДЛИННОМЕР»

1.    ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-022-31200543-15 «Весы ВСД «ДЛИННОМЕР». Технические условия».
