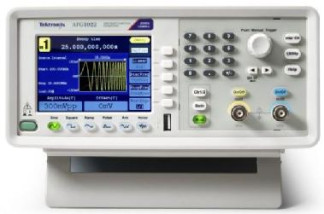

Генераторы сигналов произвольной формы AFG1022, AFG1062, 63241-16

Идентификационные данные (признаки)

Значение

идентификационное наименование

AFG1000 Firmware

идентификационный номер версии

1.1.0 и выше

Наименование характеристики

Значение

1

2

количество каналов

2

частота дискретизации

AFG1022

125 МГц

AFG1062

300 МГц

разрядность АЦП

14 бит

диапазон частот синусоидального сигнала

AFG1022

от 1 мГц до 25 МГц

AFG1062

от 1 мГц до 60 МГц

разрешение по частоте

1 мГц или 12 разрядов

пределы допускаемой относительной погрешности установки частоты после заводской калибровки

± 110-6

относительный годовой дрейф частоты, не более

± 110-6

диапазон воспроизведения амплитуды напряжения (п-п) на нагрузку 50 Ом

AFG1022 и AFG1062 на частотах до 25 МГц

от 1 мВ до 10 В

AFG1062 на частотах свыше 25 МГц

от 1 мВ до 5 В

диапазон воспроизведения амплитуды напряжения (п-п) на высокоомную нагрузку

AFG1022 и AFG1062 на частотах до 25 МГц

от 2 мВ до 20 В

AFG1062 на частотах свыше 25 МГц

от 2 мВ до 10 В

разрешение по напряжению

1 мВ или 4 разряда

пределы допускаемой абсолютной погрешности воспроизведения амплитуды напряжения на частоте 1 кГц

± (1-10-2-Upp + Ua),

где Upp - значение амплитуды

напряжения; UA = 1 мВ

диапазон установки постоянного напряжения смещения

на нагрузку 50 Ом

± (5 В - 0,5-UPP)

на высокоомную нагрузку

± (10 В - 0,5-UPP)

разрешение напряжения смещения

1 мВ

пределы допускаемой абсолютной погрешности установки напряжения смещения

± (1 • 10-2-U0 + 5 10-3Upp + Ua), где U0 - значение напряжения смещения; Upp - значение амплитуды напряжения;

UA = 1 мВ

неравномерность амплитудно-частотной характеристики относительно амплитуды сигнала Upp = 1 В на частоте 1 кГц

на частотах от 1 кГц и менее 10 МГц

± 0,2 дБ

на частотах от 10 МГц и выше

± 0,3 дБ

уровень гармоник при амплитуде сигнала Upp = 1 В, не более

*)

минус 50 дБн ’

уровень негармонических составляющих при амплитуде сигнала Upp = 1 В, типовое значение, не более

минус 45 дБн

коэффициент гармоник на частотах от 10 Гц до 20 кГц при амплитуде сигнала Upp = 1 В, не более

0,2 %

длительность фронта/среза сигнала прямоугольной формы, не более

AFG1022

12 нс

AFG1062

9 нс

1

2

ВСТРОЕННЫЙ ЧАСТОТОМ]

ЕР

диапазон частот

от 100 мГц до 200 МГц

разрешение индикации

6 разрядов

входной импеданс

1 МОм//100 пФ

вход внешней синхронизации

частота сигнала

от 250 мВ до 5 В

амплитуда сигнала

от 100 мВ до 5 В

диапазон амплитуды (п-п) входного напряжения

на частотах от 100 мГц до 100 МГц

10 МГц ± 9 кГц

на частотах свыше 100 МГц до 200 МГц

от 450 мВ до 3 В

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип ВЧ соединителей

BNC(f)

габаритные размеры (ширина х высота х глубина), мм

230 х 112 х 307

масса, не более, кг

3,0

напряжение сети питания, В

от 220 до 240

частота сети питания, Гц

(50 ± 0,5)

потребляемая мощность, не более, Вт

AFG1022

28

AFG1062

35

рабочие условия применения

группа 3 ГОСТ 22261-94

температура окружающей среды, °С

от 0 до 40

относительная влажность воздуха, %

от 10 до 80

условия транспортирования и хранения

температура окружающей среды, °С

от минус 20 до 60

относительная влажность воздуха, %

при температуре не более 40 °С

от 5 до 90

при температуре от 40 до 60 °С

от 5 до 80

электромагнитная совместимость

по ГОСТ Р 51522.1-2011

безопасность

по ГОСТ 12.2.091-2012

Примечание - здесь и далее «дБн» обозначает уровень сигнала в дБ относительно уровня на

центральной (несущей) частоте.

Наименование и обозначение

Кол-во

Генератор сигналов произвольной формы AFG1022/AFG1062

1 шт. по заказу

Кабель сетевой Euro (A1)

1 шт.

Кабель USB с разъемами тип A и тип B

1 шт.

Кабель BNC

2 шт.

Компакт-диск с документацией

1 шт.

Принадлежности

по заказу

Руководство по эксплуатации 077-1135-00 (на компакт-диске)

1 шт.

Методика поверки AFG1000-МП-2015

1 шт.

Наименование и требования к метрологическим характеристикам

Рекомендуемые эталонные средства измерений и метрологические характеристики

стандарт частоты

стандарт частоты рубидиевый SRS FS725

уровень сигнала 10 МГц от 0 до + 10 дБм; относительная погрешность частоты

о

не более ± 110

номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 5 10-10

частотомер / анализатор спектра

анализатор спектра в реальном масштабе

внешняя синхронизация сигналом 10 МГц; диапазон частот от 20 кГц до 1 ГГц; разрешение по частоте не хуже 1 Гц

времени Tektronix RSA5103A внешняя синхронизация сигналом 10 МГц; диапазон частот от 9 кГц до 3 ГГц; разрешение по частоте не хуже 0,001 Гц

вольтметр постоянного и переменного напряжения

относительная погрешность измерения постоянного напряжения 2,5 В и 5 В не более ± 0,1 %;

относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,1 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц не более ± 0,2 %

мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 2,5 В и 5 В не более ± 0,002 %;

относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,05 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц (в режиме SYNC) не более ± 0,1 %

осциллограф

полоса пропускания не менее 200 МГц относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 5 мВ;

относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 3 %

осциллограф цифровой Tektronix TDS3024B полоса пропускания 200 МГц; относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 3,5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 1,5 %

измеритель нелинейных искажений абсолютная погрешность измерения коэффициента гармоник Кг [%] на частоте 20 кГц не более ± (0,1-Кг + 0,03 %)

измеритель нелинейных искажений автоматический С6-11 абсолютная погрешность измерения коэффициента гармоник Кг [%] сигнала частотой 19,9 кГц на шкале 0,3 % не более ± (0,05-Кг + 0,02 %)
