| Номер в госреестре | 63244-16 |
| Наименование СИ | Анализаторы газов в твердых материалах |
| Обозначение типа СИ | МЕТАВАК |
| Изготовитель | ООО НПО "ЭКСАН", г.Ижевск |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газов в твердых материалах МЕТАВАК (далее - анализаторы) предназначены для измерений массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях, сплавах, геологических пробах и неорганических материалах, в соответствии со стандартизованными или аттестованными методиками (методами).
Принцип действия анализаторов основан на восстановительном плавлении образца в потоке газа-носителя (гелий для кислорода и/или азота, аргон или азот для водорода) и последующем детектировании аналита с помощью инфракрасного детектора для определения кислорода и детектора по теплопроводности для определения азота и водорода.
Функционально анализаторы состоят из двух основных блоков - блока импульсной печи и измерительного блока в едином корпусе. Импульсная печь обеспечивает нагревание и плавление образца в графитовом тигле в токе инертного газа, в результате которого аналит переходит в газовую фазу и транспортируется газовой магистралью в измерительный блок, где вырабатывается электрический сигнал, пропорциональный содержанию аналита в пробе. На основании массы пробы и величины этого сигнала производится расчёт массовой доли аналита по градуировочной зависимости.
Анализаторы выпускаются четырех моделей, которые различаются анализируемыми элементами:
- МЕТАВАК-А - определение азота;
- МЕТАВАК-К - определение кислорода;
- МЕТАВАК-В - определение водорода;
- МЕТАВАК-АК - определение азота и кислорода в одной пробе.

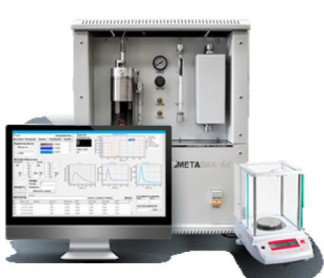

Внешний вид анализатора представлен на рисунке 1.
Анализаторы оснащены внешним программным обеспечением MetavakHNO (ПО), которое позволяет производить регистрацию и обработку аналитического сигнала, проводить градуировку, создавать и сохранять файлы с результатами измерений, формировать отчеты в реальном времени и выводить их на печать. Метрологически значимая часть вынесена в отдельный модуль. Идентификационные данные программного обеспечения и его метрологически значимой части приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MetavakHNO |
| Номер версии ПО | 2.X |
| Цифровой идентификатор ПО | CRC32: 70055159 |
| Другие идентификационные данные | MetavakHNO Lib.dll |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики анализаторов нормированы с учетом программного обеспечения и представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значения характеристик |
| Пределы обнаружения, %, не более: | |
| - азот | 0,0005 |
| - кислород | 0,0005 |
| - водород | 0,00005 |
| Предел допускаемого относительного СКО выходного сигнала ана | 5 |
| лизатора*, % | |
| Пределы допускаемой инструментальной составляющей относи | ±10 |
| тельной погрешности измерений массовой доли*, % | |
| Диапазоны показаний массовой доли, %: | |
| - азот | 0,0001-3,0 |
| - кислород | 0,0001-5,0 |
| - водород | 0,00001-4,0 |
| Габаритные размеры анализатора** (ШxГxВ), мм, не более | 600х700х710 |
| Масса анализатора**, кг, не более | 80 |
| Условия эксплуатации: | |
| - температура, °С | 15 - 30 |
| - относительная влажность воздуха, %, не более | 80 |
| Питание: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| Средний срок службы, лет | 5 |
* при массовой доле аналита более чем в 10 раз превышающей предел обнаружения и массе пробы более 200 мг;
** габаритные размеры и масса указаны для анализатора без вспомогательных устройств.
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Анализатор в соответствии с заказом МЕТАВАК-А МЕТАВАК-В МЕТАВАК-К МЕТАВАК-АК | МЕТ 201.Э.00.00.000-01 МЕТ 201.Э.00.00.000-02 МЕТ 201.Э.00.00.000-03 МЕТ 201.Э.00.00.000-23 | 1 |
| Весы электронные | - | по заказу |
| Компьютер и принтер | - | по заказу |
| Система охлаждения | - | 1 |
| Устройство очистки | - | 1 |
| Компрессор | - | по заказу |
| Комплект расходных материалов | - | по заказу |
| Комплект ЗиП | - | по заказу |
| Программное обеспечение | MetavakHNO | 1 |
| Руководство по эксплуатации | МЕТ 201.Э.00.00.000 РЭ | 1 |
| Паспорт | МЕТ 201.Э.00.00.000.ПС | 1 |
| Методика поверки | МП 82-251-2015 | 1 |
осуществляется по документу МП 82-251-2015 «ГСИ. Анализаторы газов в твердых материалах МЕТАВАК. Методика поверки», утвержденному ФГУП «УНИИМ» 25 ноября 2015 г.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- Весы аналитические (лабораторные) I (специальный) КТ, НПВ 200 г;
- ГСО 3608-87 состава сплава титанового типа ВТ16 (аттестованное значение массовой доли: водорода - (0,0023±0,0003) %; кислорода - (0,097±0,006) %);
- ГСО 9724-2010 состава стали углеродистой типа Ст3пс (7-8) (аттестованное значение массовой доли: азота - (0,0072±0,0002) %; кислорода - (0,0121±0,0002) %).
ГОСТ 17745-90 «Стали и сплавы. Методы определения газов».
Нормативные и технические документы, устанавливающие требования к анализаторам газов в твердых материалах МЕТАВАК
АВА 546.НС.00.00.000.22ТУ «Анализаторы газов в твердых материалах МЕТАВАК. Технические условия».
| Зарегистрировано поверок | 95 |
| Поверителей | 12 |
| Актуальность данных | 17.11.2024 |
