| Номер в госреестре | 63248-16 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | VIPA серий SLIO, 200V, 300S |
| Изготовитель | "VIPA GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Контроллеры программируемые логические VIPA серий SLIO, 200V, 300S (далее -контроллеры) предназначены для измерения и преобразования входных аналоговых сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления, поступающих от первичных датчиков (в том числе преобразователей термоэлектрических и термопреобразователей сопротивления), приема и обработки кодированных дискретных сигналов, а также формирования управляющих аналоговых и дискретных сигналов.
Контроллеры применяются для создания на их основе информационно-измерительных систем управления различной конфигурации для регулирования, контроля и управления технологическими процессами, производственными линиями и агрегатами.
Принцип действия контроллеров основан на получении аналоговых сигналов с первичных измерительных преобразователей (датчиков), их измерении, обработке, преобразовании и выдаче унифицированного электрического выходного сигнала по ГОСТ 26.011-80, пропорционального входному сигналу.
Контроллеры имеют модульную структуру.
Основные узлы контроллеров: модуль центрального процессора (ЦПУ), модуль аналогового ввода/вывода, модуль дискретного ввода/вывода, коммуникационный модуль, интерфейсный модуль, функциональный модуль, клеммный модуль, модуль питания.
Контроллеры изготавливаются в виде трех серий SLIO, 200V, 300S, отличающихся назначением, видом преобразуемого сигнала, количеством входных/выходных каналов, конструктивным исполнением, областью применения. По системе команд все серии совместимы с контроллерами Simatic S7-300 фирмы Siemens.
Контроллеры серии 200V применяются в централизованных и распределенных системах управления малого и среднего уровня сложности и предназначены для решения большинства типовых задач автоматического управления.
Контроллеры серий SLIO и 300S базируются на технологии SPEED7, обеспечивающей им максимальное быстродействие и коммуникационные возможности.
Контроллеры серии SLIO предназначены для реализации распределенных систем управления и ввода/вывода. Использование малоканальных модулей ввода/вывода позволяет снижать аппаратную избыточность.
Контроллеры серии 300S применяются в централизованных и распределенных системах управления среднего и высокого уровня сложности. При необходимости скорость их реакции может быть увеличена путем задействования высокопроизводительной системной шины SPEED-Bus (опция).
Конструктивно контроллеры выполнены в виде печатных плат, размещенных в малогабаритных корпусах из термопластика. На лицевых панелях расположены индикаторные светодиоды, клеммы, разъемы. В месте установки контроллеры размещаются на монтажной рейке. Рекомендуемое положение корпуса в пространстве - вертикальное.

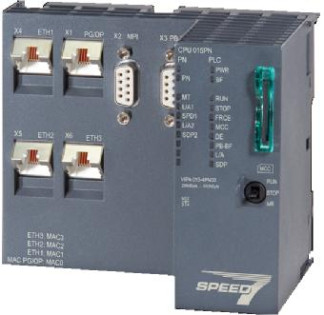

Внешний вид контроллеров (составных частей) приведен на рисунках 1 - 3.
Для предотвращения несанкционированного доступа к внутренним частям модулей контроллеров осуществляется пломбировка их корпусов специальными наклейками, при повреждении которых остается несмываемый след.
Контроллеры имеют встроенное программное обеспечение (ПО). Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО, которое заносится в программируемое постоянное запоминающее устройство приборов заводом-изготовителем и недоступно для пользователя.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Интерфейсный модуль
Коммуникационные модули
| а | |
| ш и | |
| ADR XI J Ш | |
| VIPA 2S3-1DN00 | |
Функциональные модули
ll
Клеммные модули
Модули питания
| Таблица 1 - М | етрологические характеристики | |||||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| Модули ввода аналоговых сигналов SM031 серии SLIO | ||||||
| 1 | 031-1BB10 | 2 / - | Сила постоянного тока: 0 - 20 мА, 4 - 20 мА | - | ± 0,3 % | ± 0,5 % |
| 2 | 031-1BB30 | 2 / - | Напряжение постоянного тока: 0 - 10 В | - | ± 0,2 % | ± 0,3 % |
| 3 | 031-1BB40 | 2 / - | Сила постоянного тока: 0 - 20 мА 4 - 20 мА | - | ± 0,2 % ± 0,3 % | ± 0,3 % ± 0,5 % |
| 4 | 031-1BB60 | 2 / - | Сила постоянного тока: 0 - 20 мА, 4 - 20 мА | - | ± 0,3 % | ± 0,5 % |
| 5 | 031-1BB70 | 2 / - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | - | ± 0,2 % | ± 0,3 % |
| 6 | 031-1BB90 031-1LB90 | 2 / - | Преобразователи термоэлектрические: E, L, T, J, K, N R, S, B, C (МЭК 60584-1 (2013)) | - | ± 1,5 K6 ± 4,0 K6 | ± 2,5 K6 ± 8,0 K6 |
| Напряжение постоянного тока: ± 80 мВ | ± 0,25 % | ± 0,3 % | ||||
| 7 | 031-1BD30 | 4 / - | Напряжение постоянного тока: 0 - 10 В | - | ± 0,2 % | ± 0,3 % |
| 8 | 031-1BD40 | 4 / - | Сила постоянного тока: 0 - 20 мА 4 - 20 мА | - | ± 0,2 % ± 0,3 % | ± 0,3 % ± 0,5 % |
| 9 | 031-1BD70 | 4 / - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | - | ± 0,2 % | ± 0,3 % |
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 10 | 031-1BD80 031-1LD80 | 4 / - | Сопротивление: от 0 до 60 Ом от 0 до 600 Ом от 0 до 3000 Ом | - | ± 0,2 % | ± 0,4 % |
| Т ермопреобразователи сопротивления: Pt100, Pt1000, Ni100, Ni1000 | ± 0,2 % | ± 0,4 % | ||||
| 11 | 031-1CB30 | 2 / - | Напряжение постоянного тока: 0 - 10 В | - | ± 0,1 % | ± 0,2 % |
| 12 | 031-1CB40 | 2 / - | Сила постоянного тока: 0 - 20 мА, 4 - 20 мА | - | ± 0,1 % | ± 0,2 % |
| 13 | 031-1CB70 | 2 / - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | - | ± 0,1 % | ± 0,2 % |
| 14 | 031-1CD3x | 4 / - | Напряжение постоянного тока: 0 - 10 В | - | ± 0,1 % | ± 0,2 % |
| 15 | 031-1CD4x | 4 / - | Сила постоянного тока: 0 - 20 мА, 4 - 20 мА | - | ± 0,1 % | ± 0,2 % |
| 16 | 031-1CD70 | 4 / - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | - | ± 0,1 % | ± 0,2 % |
| Модули вывода аналоговых сигналов SM032 серии SLIO | ||||||
| 17 | 032-1BB30 | - / 2 | - | Напряжение постоянного тока: 0 - 10 В | ± 0,2 % | ± 0,3 % |
| 18 | 032-1BB40 | - / 2 | - | Сила постоянного тока: 0 - 20 мА 4 - 20 мА | ± 0,2 % ± 0,3 % | ± 0,4 % ± 0,5 % |
| 19 | 032-1BB70 | - / 2 | - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | ± 0,2 % | ± 0,3 % |
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 20 | 032-1BD30 | - / 4 | - | Напряжение постоянного тока: 0 - 10 В | ± 0,2 % | ± 0,3 % |
| 21 | 032-1BD40 | - / 4 | - | Сила постоянного тока: 0 - 20 мА 4 - 20 мА | ± 0,2 % ± 0,3 % | ± 0,4 % ± 0,5 % |
| 22 | 032-1BD70 | - / 4 | - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | ± 0,2 % | ± 0,3 % |
| 23 | 032-1CB30 | - / 2 | - | Напряжение постоянного тока: 0 - 10 В | ± 0,1 % | ± 0,2 % |
| 24 | 032-1CB40 | - / 2 | - | Сила постоянного тока: 0 - 20 мА, 4 - 20 мА | ± 0,1 % | ± 0,2 % |
| 25 | 032-1CB70 | - / 2 | - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | ± 0,1 % | ± 0,2 % |
| 26 | 032-1CD30 | - / 4 | - | Напряжение постоянного тока: 0 - 10 В | ± 0,1 % | ± 0,2 % |
| 27 | 032-1CD40 | - / 4 | - | Сила постоянного тока: 0 - 20 мА, 4 - 20 мА | ± 0,1 % | ± 0,2 % |
| 28 | 032-1CD70 | - / 4 | - | Напряжение постоянного тока: ± 10 В, 0 - 10 В | ± 0,1 % | ± 0,2 % |
| Модули ввода аналоговых сигналов SM231 серии 200V | ||||||
| 29 | 231-1BD3x | 4 / - | Напряжение постоянного тока: ± 10 В | - | ± 0,1 % | ± 0,2 % |
| 30 | 231-1BD4x | 4 / - | Сила постоянного тока: ± 20 мА 4 - 20 мА | - | ± 0,1 % ± 0,2 % | ± 0,2 % ± 0,5 % |
| № п/п | Модификация модуля | Количество каналов1 | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного | Пределы допускаемой приведенной погрешности | |
| вход/выход | сигнала | В нормальных условиях применения2 | В рабочих условиях применения3 | |||
| 31 | 231-1BD5x5 | 4 / - | Напряжение постоянного тока: ± 50 мВ ± 4 мВ, ± 4 В, ± 10 В | ± 0,4 % ± 0,2 % | ± 0,6 % ± 0,3 % | |
| Сила постоянного тока: ± 20 мА 4 - 20 мА | ± 0,2 % ± 0,5 % | ± 0,3 % ± 0,8 % | ||||
| Сопротивление: от 0 до 60 Ом от 0 до 600 Ом от 0 до 3000 Ом от 0 до 6000 Ом | - | ± 0,4 % ± 0,2 % ± 0,2 % ± 0,2 % | ± 0,8 % ± 0,4 % ± 0,4 % ± 0,4 % | |||
| Т ермопреобразователи сопротивления: Pt100, Pt1000 Ni100, Ni1000 Cu50 | ± 0,2 % ± 0,5 % ± 0,7 % | ± 0,4 % ± 1,0 % ± 1,4% | ||||
| Преобразователи термоэлектрические: J, K, N, R, S, E, T | ± 1,0 % | ± 1,5% | ||||
| 32 | 231-1BD60 | 4 / - | Сила постоянного тока: 4 - 20 мА | - | - | ± 0,2 % |
| 33 | 231-1BD70 | 4 / - | Напряжение постоянного тока: ± 10 В | - | - | ± 0,2 % |
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 34 | 231-1BF00 | 8 / - | Напряжение постоянного тока: 0 - 60 мВ | - | ± 0,1 % | - |
| Т ермопреобразователи сопротивления: Pt100 | ±0,15% | - | ||||
| Преобразователи термоэлектрические с внешней компенсацией ТХС: J, K T (от минус 200 до минус 60,1 °C) T (от минус 60 до плюс 400 °C) | ± 0,1 % ± 0,5 % ± 0,2 % | - | ||||
| Преобразователи термоэлектрические с внутренней компенсацией ТХС: J, K T | ± 1 % ± 2 % | - | ||||
| 35 | 231-1FD00 | 4 / - | Напряжение постоянного тока: ± 400 мВ ± 4В, ± 10В | - | ± 0,3 % ± 0,1 % | ± 0,4 % ± 0,2 % |
| Сила постоянного тока: 4 - 20 мА ± 20 мА | ± 0,3 % ± 0,1 % | ± 0,5 % ± 0,2 % | ||||
| Модули вывода аналоговых сигналов SM232 серии 200V | ||||||
| 36 | 232-1BD30 | - / 4 | Напряжение постоянного тока: | |||
| - | ± 10 В | ± 0,1 % | ± 0,2 % | |||
| 0 - 10 В | ± 0,2 % | ± 0,4 % | ||||
| 37 | 232-1BD40 | - / 4 | Сила постоянного тока: | |||
| - | 0 - 20 мА | ± 0,2 % | ± 0,4 % | |||
| 4 - 20 мА | ± 0,3 % | ± 0,5 % | ||||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 38 | 232-1BD51 | - / 4 | - | Напряжение постоянного тока: 1 - 5 В 0 - 10 В ± 10 В | ± 0,4 % ± 0,3 % ± 0,2 % | ± 0,8 % ± 0,6 % ± 0,4 % |
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,4 % ± 0,5 % ± 0,2 % | ± 0,6 % ± 0,8 % ± 0,3 % | ||||
| Модули ввода/вывода аналоговых сигналов SM234 и SM238 серии 200V | ||||||
| 39 | 234-BD50 | 2 / - | Напряжение постоянного тока: 1 - 5 В 0 - 10 В ± 10 В | - | ± 0,6 % ± 0,4 % ± 0,2 % | - |
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,6 % ± 0,8 % ± 0,3 % | - | ||||
| - / 2 | - | Напряжение постоянного тока: 1 - 5 В 0 - 10 В ± 10 В | ± 0,6 % ± 0,4 % ± 0,2 % | - | ||
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,6 % ± 0,8 % ± 0,3 % | - | ||||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 40 | 234-BD60 | 3 / - | Напряжение постоянного тока: ± 400 мВ, ± 4В, ± 10 В, 1 - 5 В, 0 - 10 В | - | ± 0,2 % ± 0,5 % | ± 0,3 % ± 0,7 % |
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,4 % ± 0,5 % ± 0,2 % | ± 0,6 % ± 0,8 % ± 0,3 % | ||||
| 1 / - | Сопротивление: от 0 до 600 Ом от 0 до 3000 Ом | ± 0,2 % | ± 0,4 % | |||
| Т ермопреобразователи сопротивления: Pt100, Pt1000 Ni100, Ni1000 | ± 0,2 % ± 0,5 % | ± 0,4 % ± 1,0 % | ||||
| - / 2 | Напряжение постоянного тока: | |||||
| 1 - 5 В | ± 0,4 % | ± 0,8 % | ||||
| 0 - 10 В | ± 0,3 % | ± 0,6 % | ||||
| ± 10 В | ± 0,2 % | ± 0,4 % | ||||
| Сила постоянного тока: | ||||||
| 0 - 20 мА | ± 0,4 % | ± 0,6 % | ||||
| 4 - 20 мА | ± 0,5 % | ± 0,8 % | ||||
| ± 20 мА | ± 0,2 % | ± 0,3 % | ||||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 41 | 238-2BC00 | 3 / - | Напряжение постоянного тока: ± 400 мВ, ± 4В, ± 10 В 1 - 5 В 0 - 10 В | - | ± 0,2 % ± 0,5 % ± 0,3 % | ± 0,3 % ± 0,7 % ± 0,4 % |
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,4 % ± 0,5 % ± 0,2 % | ± 0,6 % ± 0,8 % ± 0,3 % | ||||
| 1 / - | Сопротивление: от 0 до 600 Ом от 0 до 3000 Ом | ± 0,2 % | ± 0,4 % | |||
| Т ермопреобразователи сопротивления: Pt100, Pt1000 Ni100, Ni1000 | ± 0,2 % ± 0,5 % | ± 0,4 % ± 1,0 % | ||||
| - / 2 | Напряжение постоянного тока: | |||||
| 1 - 5 В | ± 0,4 % | ± 0,8 % | ||||
| 0 - 10 В | ± 0,3 % | ± 0,6 % | ||||
| ± 10 В | ± 0,2 % | ± 0,4 % | ||||
| - | Сила постоянного тока: | |||||
| 0 - 20 мА | ± 0,4 % | ± 0,6 % | ||||
| 4 - 20 мА | ± 0,5 % | ± 0,8 % | ||||
| ± 20 мА | ± 0,2 % | ± 0,3 % | ||||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| Модули ввода/вывода аналоговых сигналов SM313, SM314 серии 300S | ||||||
| 42 | 313-5BFxx 314-6CGxx | 4 / - | Напряжение постоянного тока: 0 - 10 В, ± 10 В Сила постоянного тока: 0 - 20 мА, ± 20 мА, 4 - 20 мА | - | ± 0,2 % | ± 0,3 % |
| 1 / - | Т ермопреобразователи сопротивления: Pt100 | - | ± 0,4 % | ± 0,6 % | ||
| Сопротивление: от 0 до 600 Ом | - | ± 0,2 % | ± 0,4 % | |||
| - / 2 | - | Напряжение постоянного тока: 0 - 10 В, ± 10 В | ± 0,1 % | ± 0,2 % | ||
| Сила постоянного тока: 0 - 20 мА, ± 20 мА, 4 - 20 мА | ± 0,2 % | ± 0,3 % | ||||
| 43 | 314-6CFxx | 4 / - | Напряжение постоянного тока: 0 - 10 В, ± 10 В Сила постоянного тока: 0 - 20 мА, ± 20 мА, 4 - 20 мА | - | ± 0,2 % | ± 0,3 % |
| 1 / - | Т ермопреобразователи сопротивления: Pt100, Pt1000, Ni100, Ni1000 | - | ± 0,4 % | ± 0,6 % | ||
| Сопротивление: от 0 до 600 Ом | - | ± 0,2 % | ± 0,4 % | |||
| - / 2 | - | Напряжение постоянного тока: 0 - 10 В, ± 10 В Сила постоянного тока: 0 - 20 мА, ± 20 мА, 4 - 20 мА | ± 0,3 % | ± 0,4 % | ||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| Модули ввода аналоговых сигналов SM331 серии 300S | ||||||
| 44 | 331-1KF01 | 8 / - | Напряжение постоянного тока: ± 50 мВ, ± 500 мВ, ± 1 В Сила постоянного тока: 0 - 20 мА, ± 20 мА, 4 - 20 мА Сопротивление: от 0 до 600 Ом от 0 до 6000 Ом | - | ± 0,3 % | ± 0,5 % |
| Напряжение постоянного тока: ± 5 В, 1 - 5 В, 0 - 10 В, ± 10 В | - | ± 0,4 % | ± 0,6 % | |||
| Т ермопреобразователи сопротивления: Pt100 Ni100, Ni1000 | - | ± 0,8 K4 ± 0,8 K4 | ± 1,2 K4 ± 1,0 K4 | |||
| № п/п | Модификация модуля | Количество каналов1 | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного | Пределы допускаемой приведенной погрешности | |
| вход/выход | сигнала | В нормальных условиях применения2 | В рабочих условиях применения3 | |||
| 45 | 331-7KB01 | 2 / - | Напряжение постоянного тока: ± 80 мВ, ± 1 В ± 250 мВ, ± 500 мВ ± 2,5 В, ± 5 В, ± 10 В, 1 - 5 В | ± 0,7 % ± 0,4 % ± 0,6 % | ± 1,0 % ± 0,6 % ± 0,8 % | |
| Сила постоянного тока: | ||||||
| ± 3,2 мА, ± 10 мА, ± 20 мА, | ± 0,5 % | ± 0,7 % | ||||
| 0 - 20 мА, 4 - 20 мА | ||||||
| Сопротивление: от 0 до 150 Ом | ± 0,5 % | ± 0,7 % | ||||
| от 0 до 300 Ом | ||||||
| от 0 до 600 Ом | ||||||
| Т ермопреобразователи сопротивления: Pt100 Standard | ± 0,5 % | ± 0,7 % | ||||
| Pt100 Climate | ± 0,6 % | ± 0,8 % | ||||
| Ni100 Standard | ± 0,5 % | ± 0,7 % | ||||
| Ni100 Climate | ± 0,6 % | ± 0,8 % | ||||
| Преобразователи термоэлектрические: J, K, N, E, L | ± 0,7 % | ±1,3 % | ||||
| № п/п | Модификация модуля | Количество каналов1 вход/выход | Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | Пределы допускаемой приведенной погрешности | |
| В нормальных условиях применения2 | В рабочих условиях применения3 | |||||
| 46 | 331-7KF01 | 8 / - | Напряжение постоянного тока: ± 80 мВ, ± 1 В ± 250 мВ, ± 500 мВ ± 2,5 В, ± 5 В, ± 10 В, 1 - 5 В | - | ± 0,7 % ± 0,4 % ± 0,6 % | ± 1,0 % ± 0,6 % ± 0,8 % |
| Сила постоянного тока: ± 3,2 мА, ± 10 мА, ± 20 мА, 0 - 20 мА, 4 - 20 мА | ± 0,5 % | ± 0,7 % | ||||
| Сопротивление: от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом | ± 0,5 % | ± 0,7 % | ||||
| Т ермопреобразователи сопротивления: Pt100 Standard Pt100 Climate Ni100 Standard Ni100 Climate | ± 0,5 % ± 0,6 % ± 0,5 % ± 0,6 % | ± 0,7 % ± 0,8 % ± 0,7 % ± 0,8 % | ||||
| Преобразователи термоэлектрические: J, K, N, E, L | ± 0,7 % | ±1,3% | ||||
| 47 | 331-7BF70 | 8 / - | Напряжение постоянного тока: ± 10 В | - | ± 0,4 % | ± 0,6 % |
| 48 | 331-7AF70 | 8 / - | Сила постоянного тока: ± 20 мА | - | ± 0,4 % | ± 0,6 % |
| № | Модификация | Количество каналов1 | Диапазон измерения | Диапазон воспроизведения | Пределы допускаемой приведенной | |
| п/п | модуля | (преобразования) входного сигнала | (преобразования) выходного | погрешности | ||
| вход/выход | сигнала | В нормальных условиях применения2 | В рабочих условиях применения3 | |||
| Модули вывода аналоговых сигналов SM332 серии 300S | ||||||
| 49 | 332-5HB01 | - / 2 | Напряжение постоянного тока: 0 - 10 В, 1 - 5 В ± 10 В | ± 0,4 % ± 0,2 % | ± 0,8 % ± 0,4 % | |
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,4 % ± 0,5 % ± 0,2 % | ± 0,6 % ± 0,8 % ± 0,3 % | ||||
| 50 | 332-5HD01 | - / 4 | Напряжение постоянного тока: 0 - 10 В, 1 - 5 В ± 10 В | ± 0,4 % ± 0,2 % | ± 0,8 % ± 0,4 % | |
| Сила постоянного тока: 0 - 20 мА 4 - 20 мА ± 20 мА | ± 0,4 % ± 0,5 % ± 0,2 % | ± 0,6 % ± 0,8 % ± 0,3 % | ||||
| Модули ввода/вывода аналоговых сигналов SM334 серии 300S | ||||||
| 51 | 334-0KE00 | 4 / - | Напряжение постоянного тока: ± 10 В | ± 0,5 % | ± 0,7 % | |
| Т ермопреобразователи сопротивления: Pt100 | - | ± 0,8 % | ± 1,0 % | |||
| Сопротивление: от 0 до 10 кОм | ± 2,8 % | ± 3,5 % | ||||
| - / 2 | - | Напряжение постоянного тока: 0 - 10 В | ± 0,8 % | ± 1,0 % | ||
Примечания:
1 - Количество входных каналов при измерении аналоговых сигналов / количество выходных каналов при воспроизведении аналоговых сигналов.
- Пределы допускаемой основной приведенной погрешности измерения/воспроизведения при температуре 25 °C. Погрешности нормированы как приведенные к диапазону измерения/воспроизведения.
3 - Пределы допускаемой основной приведенной погрешности измерения/воспроизведения в рабочем диапазоне температур от 0 до 60 °C. Погрешности нормированы как приведенные к диапазону измерения/воспроизведения.
4 - Указана абсолютная погрешность.
5 - Погрешность нормируется для частоты измерений до 120 преобразований в секунду.
6 - Указана абсолютная погрешность, нормированная для следующих значений температуры: преобразователь термоэлектрический типа T: -200 °C,
преобразователь термоэлектрический типа K: -100 °C, преобразователь термоэлектрический типа B: +700 °C, преобразователь термоэлектрический типа N: -150 °C, преобразователь термоэлектрический типа E: -150 °C, преобразователь термоэлектрический типа R: +200 °C, преобразователь термоэлектрический типа S: +100 °C, преобразователь термоэлектрический типа J: -100 °C.
Таблица 2 - Технические характеристики
| Серия | Характеристики | ||||||
| Напряжение питания постоянного тока, В | Г абаритные размеры, мм (длинахширинахвысота ) | Масса, кг | Нормальные условия применения: | Рабочие условия применения: | |||
| температура окружающего воздуха, °C | относительная влажность воздуха, % | температура окружающего воздуха, °C | относительна я влажность воздуха, % | ||||
| SLIO | От 20,4 до 28,8 | 109x12,9x76,5 | Не более 0,06 | 25 ± 3 | До 80 | От 0 до плюс 60 | До 95 |
| 200V | 76x25,4x76 76x50,8x76 | Не более 0,11 Не более 0,15 | |||||
| 300S | 125x40x120 125x80x120 125x120x120 | Не более 0,26 Не более 0,48 Не более 0,61 | |||||
наносится типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: контроллер в заказной конфигурации, руководство по эксплуатации в электронном виде, упаковка.
осуществляется по документу МИ 2539-99 ГСИ. «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки». Знак поверки наносится на лицевую панель корпуса модуля.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09), вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
отсутствуют.
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим VIPA серий SLIO, 200V, 300S
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
4. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
5. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
6. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
7. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
8. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
