Трансформаторы тока LMGB-110, 63251-16

Назначение

Трансформаторы тока LMGB-110 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях 110 кВ, применяются в КРУЭ с газовой изоляцией .

Описание

Трансформаторы тока LMGB-110 являются масштабными преобразователями. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток

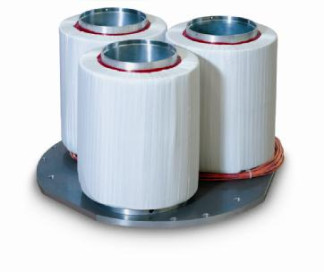

практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трехфазные трансформаторы тока типа LMGB-110 сконструированы специально для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. При этом токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания, и размещаются внутри объема, заполненного элегазом, обеспечивающим высоковольтную изоляцию. Трансформатор тока может иметь от одной до шести вторичных обмоток - измерительных и/или защитных. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, помещенной на корпусе КРУЭ, крышка которой пломбируется для предотвращения несанкционированного доступа. Место нанесения знака поверки - паспорт трансформатора.

Технические характеристики

-    первичные токи, А

-    вторичные токи, А

-    наибольшее рабочее напряжение, кВ

-    классы точности /коэффициент безопасности измерительных обмоток

-    классы точности/коэффициент предельной кратности защитных обмоток

-    номинальные мощности, В-А

-    номинальная частота, Гц

-    масса, кг

-    габаритные размеры, мм

от 100 до 4000

1 и 5

145

0,2s; 0,5s; 0,2; 0,5; 1; 3/(5-20)

5Р, 10P/(10-60) от 1,0 до 100 50

от 50 до 600

от 0150x50 до 0900x840

Знак утверждения типа

наносится на табличку трансформатора и на паспорт типографским способом.

Комплектность

Трансформатор тока- 1 шт.

Руководство по эксплуатации - 1экз.

Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки".

Основные средства поверки:

-Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %),

- Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Трансформаторы тока LMGB-110» фирмы Guangdong Sihui Instrument Transformer Works Co., Ltd, Китай.

Нормативные документы, устанавливающие требования к трансформаторам тока LMGB-110

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
