Трансформаторы тока LMGB-220, 63253-16

Назначение

Трансформаторы тока LMGB-220 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях 220 кВ, применяются в КРУЭ с газовой изоляцией.

Описание

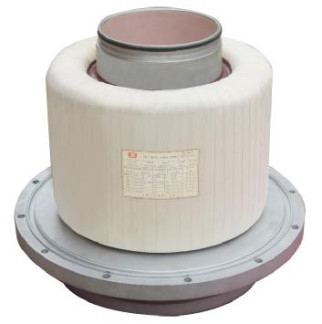

Трансформаторы тока LMGB-220 являются масштабными преобразователями. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток

практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока LMGB-220 сконструированы специально для использования в КРУЭ и не являются обособленным конструктивным узлом. Первичная обмотка -проходного типа, т. е. имеет один виток в виде токоведущего стержня, проходящего сквозь тороидальные сердечники с вторичными обмотками, размещенными на опорном цилиндре. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счёт элегаза. Трансформатор может иметь от одной до шести вторичных обмоток

- измерительных и (или) защитных. Выводы вторичных обмоток подключены к клеммам распределительной    контактной    коробки,

помещенной на корпусе КРУЭ, крышка которой пломбируется    для    предотвращения

несанкционированного доступа. Место нанесения знака поверки - паспорт трансформатора.

Технические характеристики

-    первичные токи, А

-    вторичные токи, А

-    наибольшее рабочее напряжение, кВ

-    классы точности /коэффициент безопасности измерительных обмоток

-    классы точности/коэффициент предельной кратности защитных обмоток

-    номинальные мощности, В-А

-    номинальная частота, Гц

-    масса, кг

-    габаритные размеры, мм

от 100 до 4000

1 и 5

252

0,2s; 0,5s; 0,2; 0,5; 1; 3/(5-20)

5Р, 10P/(10-60) от 1,0 до 100 50

от 50 до 600

от 0300x50 до 0800x840

Знак утверждения типа

наносится на табличку трансформатора и на паспорт типографским способом.

Комплектность

Трансформатор тока- 1 шт.

Руководство по эксплуатации - 1экз.

Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки".

Основные средства поверки:

-    Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %).

-    Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Трансформаторы тока LMGB-220» фирмы Guangdong Sihui Instrument Transformer Works Co., Ltd, Китай.

Нормативные документы, устанавливающие требования к трансформаторам тока LMGB-220

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
