Трансформаторы напряжения JSQXFH-220, 63254-16

63254-16
Трансформаторы напряжения JSQXFH-220 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 500 кВ, применяются в КРУЭ с элегазовой изоляцией.
Карточка СИ
Номер в госреестре 63254-16
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ JSQXFH-220
Изготовитель "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай
Год регистрации 2016
Срок свидетельства 24.02.2026
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения JSQXFH-220 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 500 кВ, применяются в КРУЭ с элегазовой изоляцией.

Описание

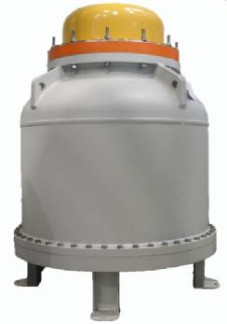

Трансформаторы напряжения типа JSQXFH-220 представляют собой масштабные преобразователи индуктивного типа, размещенные по три в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Каждый трансформатор имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Характеристики каждого трансформатора проверяются. Бак трансформатора напряжения, куда помещена активная часть, изготовлен из алюминия. Плотность элегаза в баке контролируется монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной.

Выводы вторичных обмоток подключены к клеммам контактной коробки, которая расположена на торце корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Место нанесения знака поверки -паспорт трансформатора.

Технические характеристики

220000/V3 100/V3; 100 252 50

0,2; 0,5; 1,0; 3,0 от 5 до 200

3Р; 6P от 5 до 200 до 900 01200x1600

-    первичное напряжение, В

-    вторичные напряжения, В

-    наибольшее рабочее напряжение, кВ

-    номинальная частота, Гц Для измерительных обмоток:

-    классы точности измерительных обмоток

-    номинальные вторичные нагрузки, В-А Для защитных обмоток:

-    классы точности защитных обмоток

-    номинальные вторичные нагрузки, В-А

-    масса, кг

-    габаритные размеры, мм

Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -30 до +40 °С.

Знак утверждения типа

наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Трансформатор напряжения JSQXFH-220 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки".

Основные средства поверки:

-    Трансформатор напряжения эталонный NVOS, номинальное первичное напряжение 220/V3, класс точности 0,01.

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Трансформаторы напряжения JSQXFH-220» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd

Нормативные документы, устанавливающие требования к трансформаторам напряжения JSQXFH-220

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
