Трансформаторы напряжения JDQXFH-500, 63255-16

Назначение

Трансформаторы напряжения JDQXFH-500 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 500 кВ, применяются в КРУЭ с элегазовой изоляцией.

Описание

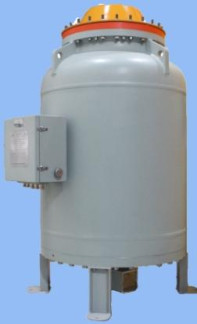

Трансформаторы напряжения типа JDQXFH-500 представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.

Каждый трансформатор имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Характеристики каждого трансформатора проверяются. Бак трансформатора напряжения, куда помещена активная часть, изготовлен из алюминия. Плотность элегаза в баке контролируется монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая расположена на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Место нанесения знака поверки - паспорт трансформатора.

Технические характеристики

500000/V3 100/V3; 100 550 50

0,2; 0,5; 1,0; 3,0 от 5 до 200

3Р; 6P от 5 до 200 до 900 01250x2000

-    первичное напряжение, В

-    вторичные напряжения, В

-    наибольшее рабочее напряжение, кВ

-    номинальная частота, Гц Для измерительных обмоток:

-    классы точности измерительных обмоток

-    номинальные вторичные нагрузки, В-А Для защитных обмоток:

-    классы точности защитных обмоток

-    номинальные вторичные нагрузки, В-А

-    масса, кг

-    габаритные размеры, мм

Знак утверждения типа

наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Трансформатор напряжения JDQXFH-500 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-    Трансформатор напряжения эталонный NUES, номинальное первичное напряжение 500/V3, класс точности 0,01.

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Трансформаторы напряжения JDQXFH-500» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDQXFH-500

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
