| Номер в госреестре | 63258-16 |
| Наименование СИ | Анализаторы жидкости тензиометрические портативные |
| Обозначение типа СИ | ПАЖТ-1 |
| Изготовитель | ФГБОУ ВО "Национальный исследовательский университет "МЭИ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости тензиометрические портативные ПАЖТ-1 (далее - анализаторы), предназначены для измерений массовой концентрации поверхностно-активного вещества (ПАВ), растворённого в жидкости.
Принцип действия анализаторов основан на зависимости значения поверхностного натяжения жидкости от значения концентрации ПАВ, растворённого в этой жидкости. Значение поверхностного натяжения жидкости измеряется методом вытягивания жидкой плёнки с помощью пластины по ГОСТ Р 50003-92. Значения массовой концентрации ПАВ определяют по градуировочной кривой, получаемой экспериментально с использованием ГСО 7421-97 .
Конструктивно анализатор выполнен моноблоком. Основными составными частями являются: датчик, электромагнитные весы, электронный блок. Элементы управления и цифровое 4-х разрядное табло индикации электрического сигнала с датчика выведены на верхнюю панель.

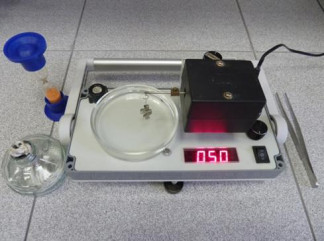

Внешний вид анализаторов с указанием мест нанесения знака поверки, знака утверждения типа и пломбирования приведён на рисунке 1
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «высокому» согласно Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики анализатора
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации ПАВ, мг/л | от 0,5 до 15 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ПАВ в диапазонах измерений, % | ± 20 |
| Диапазон измерений массы, мг | 1-1999 |
| Пределы допускаемой абсолютной погрешности измерений массы, мг: — в диапазоне от 1 до 100 мг включ., — в диапазоне св. 100 до 1100 мг включ., — в диапазоне св. 1100 до 1999 мг включ. | ± 2 ± 5 ± 10 |
| Питание прибора от сети переменного тока частотой (50 ± 1) Гц через блок питания DN 1000 Robiton входное напряжение, В выходное постоянное напряжение, В, не более выходной ток, мА, не более | 220 ± 20 6 1000 |
| Потребляемая мощность, В • А, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 280x120x150 |
| Масса, кг, не более | 1,5 |
| Рабочие условия применения: »-» о/"ч — температура анализируемой жидкости, С — температура окружающего воздуха, С — относительная влажность воздуха, %, не более — атмосферное давление, кПа | от 15 до 35 от 15 до 35 80 от 84 до 106, 7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора в виде наклейки.
Комплектность анализаторов приведена в таблице 2.
Таблица 2 - Комплектность анализаторов
| Наименование | Обозначение | Количество, шт. |
| Анализатор жидкости тензиометрический портативный ПАЖТ-1 | 1 | |
| Датчик | 2 | |
| Блок питания | DN 1000 Robiton | 1 |
| Чашка биологическая низкая (Петри) | ЧБН - 1 - 100 - 20 | 2 |
| Спиртовка СЛ-2 | ГОСТ 26821-86 | 1 |
| Наименование | Обозначение | Количество, шт. |
| Пинцет | ГОСТ 21241-89 | 1 |
| Цилиндр (100 мл) | ГОСТ 1770-74 | 1 |
| Стакан (150 мл) | ГОСТ 1770-74 | 1 |
| Пипетка градуированная (10 мл) | ГОСТ 1770-74 | 1 |
| Г руша резиновая | ТУ 9398-005-05769082-2003 | 1 |
| Термометр (100 0С) | ТУ 4321.004-72002039-2004 СП-2Пс | 1 |
| Часы песочные (2 мин) | ТУ У33.5-14307481-030-204 | 1 |
| Палочка стеклянная | ГОСТ 27460-87 | 1 |
| Бумага фильтровальная | ГОСТ 12026-76 | |
| Тара транспортная | 1 | |
| Руководство по эксплуатации | МИФТ.414123.002РЭ | 1 |
| Паспорт | 02066411.03040.421598.02 П | 1 |
| Методика поверки | 651-15-12 МП | 1 |
осуществляется в соответствии с документом 651-15-12 МП «Анализаторы жидкости тензиометрические портативные ПАЖТ-1. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 01 июня 2015 г.
Основные средства поверки:
- гири классов Е1, Е2, F1, F2, М1 рег. № 58666-14;
- государственный стандартный образец ГСО 7421-97 (аттестованное значение массовой концентрации неонола 49,2 мг/см , относительная погрешность аттестованного значения массовой концентрации неонола при доверительной вероятности 0,95, ± 0,2 %);
- вода дистиллированная по ГОСТ 6709-72;
- посуда мерная лабораторная стеклянная по ГОСТ 1770-74;
- термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91 (диапазон 0 - 55 °С, цена деления 0,1 °С).
Анализаторы жидкости тензиометрические портативные ПАЖТ-1. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости тензиометрическим портативным ПАЖТ-1
1 ГОСТ Р 50003-92 «Вещества поверхностно-активные. Определение поверхностного
натяжения путём вытягивания жидких плёнок»
2 Технические условия ТУ-4215-010-02066411-2008.
