| Номер в госреестре | 63260-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GIS (4MA) |
| Изготовитель | "Ritz Instrument Transformers Shanghai Co. Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 24.02.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока GIS (4MA) (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Обозначение 4MA используется при поставках по заказу фирмы Siemens.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока GIS (4MA) - опорные, с литой изоляцией, одноступенчатые.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12.
Выводы вторичных обмоток расположены в нижней части корпуса и помещены в контактную коробку. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Для крепления на месте установки трансформаторы имеют опорную плиту с отверстиями для болтов.
Трансформаторы выпускаются в ряде модификаций и конструктивных исполнений, отличающихся номинальным первичным током, числом обмоток, габаритами и массой.

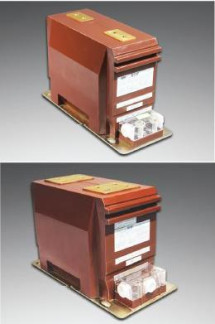

Общий вид трансформаторов приведен на рисунках 1 - 5.
Обозначения модификаций и исполнений трансформаторов тока GIS (4MA) в документах на поставку и эксплуатационных документах могут содержать до 10-и буквенноцифровых символов, а также знаков «пробел» и/или «тире», после указанных в настоящем описании типа, относящихся к номинальному напряжению, конструктивным особенностям вводов и выводов, к установочным размерам (массе) и видам КРУ для которых они предназначены (например, GIS12d (4MA72RZI-1), GIS12e (4MA72RZI-2), GIS12k (4MA72RZI-6), GIS12p-1 (4MA72RZI-9), GIS24RSb, GIS24-02, GIS40,5RSa).
'Место пломбирования ■
Рисунок 3 - Трансформаторы тока GIS24RSb, Рисунок 4 - Трансформаторы тока GIS24-02, GIS24RSG GIS24-05, GIS24-06
Место нанесения знака поверки
На трансформаторах имеется табличка технических данных.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются комплектующими изделиями.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение для модификаций |
| Номинальное напряжение, кВ | 10, 20, 35 |
| Наибольшее рабочее напряжение, кВ | 12; 24; 40,5 |
| Номинальный первичный ток, А | от 20 до 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Класс точности: - обмотки для измерений и учета - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5 5Р;10Р |
| Номинальная вторичная нагрузка, В-А | от 2,5 до 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 10 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | от 5 до 10 |
| Номинальная частота напряжения сети, Гц | 50 |
| Г абаритные размеры, мм (длинахширинахвысота) | от 349x148x220 до 470x250x435 |
| Масса, кг | От 23 до 91 |
| Характеристика | Значение для модификаций |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Средний срок службы, лет | 30 |
наносится методом термографической печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| Наименование | Количество |
| Трансформатор тока | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КТ-01 (Госреестр № 18287-99); магазин нагрузок МР 3027 (Госреестр № 34915-07).
отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока GIS (4MA)
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
