Трансформаторы тока GSSO, 63261-16

Трансформаторы тока GSSO (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Документы

Описание типа

Карточка СИ

Номер в госреестре	63261-16
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	GSSO
Изготовитель	"Ritz Instrument Transformers Shanghai Co. Ltd.", Китай
Год регистрации	2016
Срок свидетельства	24.02.2021
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей

электрических величин.

Трансформаторы тока GSSO - шинные, с литой изоляцией, одноступенчатые. Преимущественно предназначены для установки в блоки генераторов и являются комплектующими изделиями.

Конструктивно трансформаторы представляют собой размещенный в литом корпусе, выполненном из эпоксидного компаунда, тороидальный магнитопровод, на который равномерно намотаны вторичные обмотки.

Первичной обмоткой трансформаторов является неизолированная токоведущая шина. Высоковольтная изоляция обеспечивается за счет собственной изоляции.

Выводы вторичных обмоток помещены в контактную коробку. Контактная коробка расположена в нижней части корпуса трансформатора и снабжена изоляционной пломбируемой крышкой.

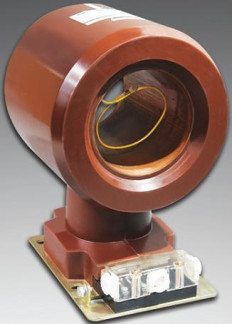

Общий вид трансформаторов приведен на рисунке 1.

Трансформаторы выпускаются в ряде модификаций и конструктивных исполнений, Рисунок 1 - Трансформаторы отличающихся номинальным первичным током, числом тока GSSO обмоток, габаритами и массой.

Обозначения модификаций и исполнений трансформаторов тока GSSO в документах на поставку и эксплуатационных документах могут содержать до 10-и буквенно-цифровых символов, а также знаков «пробел» и/или «тире», после указанных в настоящем описании типа, относящихся к номинальному напряжению, конструктивным особенностям вводов и выводов, к установочным размерам (массе) и видам электроустановок для которых они предназначены (например, GSSOlORSa, GSSOlORSa-1, GSSOlORSb, GSSOlORSb-2-3, GSSO12d).

На трансформаторах имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Технические характеристики

Характеристика	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	От 2000 до 5000
Номинальный вторичный ток, А	1 и/или 5
Класс точности: - обмотки для измерений и учета - обмотки для защиты	0,2S; 0,2; 0,5S; 0,5 5Р;10Р
Номинальная вторичная нагрузка, В-А	От 10 до 60
Номинальная предельная кратность вторичных обмоток для защиты, Кном	От 10 до 30
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном	От 5 до 10
Номинальная частота напряжения сети, Гц	50
Габаритные размеры, мм длина внутренний диаметр внешний диаметр высота	От 255 до 350 От 140 до 180 От 255 до 276 От 367,5 до 388
Масса, кг	От 25 до 45
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3
Средний срок службы, лет	30

Знак утверждения типа

наносится методом термографической печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

Наименование	Количество
Трансформатор тока	1 шт.
Паспорт	1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КТ-01 (Госреестр № 18287-99); магазин нагрузок МР 3027 (Госреестр № 34915-07).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока GSSO

1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4. Техническая документация фирмы-изготовителя.
