Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03, 63266-16

Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03 (далее - датчики) предназначены для преобразования значения величины термодинамической активности кислорода (ТДА) исследуемой среды в электрический сигнал.
Карточка СИ
Номер в госреестре 63266-16
Наименование СИ Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах
Обозначение типа СИ ДАК-03
Изготовитель Акционерное общество Государственный научный центр Российской Федерации-физико-энергетический институт имени А.И. Лейпунского (АО «ГНЦ РФ-ФЭИ»), г. Обнинск, Калужская обл.
Год регистрации 2016
Срок свидетельства 24.02.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03 (далее - датчики) предназначены для преобразования значения величины термодинамической активности кислорода (ТДА) исследуемой среды в электрический сигнал.

Описание

Принцип действия датчиков основан на зависимости электродвижущей силы (ЭДС) гальванического концентрационного элемента (ГКЭ), обладающего ионоселективной проводимостью по отношению к ионам кислорода, от ТДА в рабочей среде в соответствии с законом Нернста. Рабочей средой является свинцовосодержащий расплав.

Конструктивно датчики состоят из металлического корпуса, ГКЭ, гермоввода и кольца. Гермоввод расположен в верхней части датчиков. Он состоит из корпуса и коаксиально расположенного внутреннего потенциалосъёмника из молибденовой проволоки, помещённый в керамическую изоляцию. Корпус ГКЭ выполнен в виде пробирки из керамики на основе ZrO2 Y2O3. В нижней части ГКЭ расположен электрод сравнения (Bi-Bi2O3; Pb-Bi Fe-Fe3O4; In-In2O3). ЭДС снимается с потенциалосъёмника, контактирующий в нижней своей части с электродом сравнения.

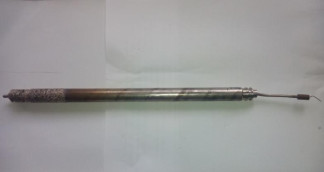

Датчики имеют несколько видов исполнения, отличающихся длиной погружаемой части и наличием/отсутствием переходника под сварку. Внешний вид датчиков в корпусе представлен на рисунке 1.

Место нанесения знака утверждения типа

Технические характеристики

Наименование характеристики

Значение характеристики

1 Диапазон преобразования относительных значений величины ТДА кислорода исследуемой среды в ЭДС

от 1 • 10-6 до 1

(при значениях ЭДС от

минус 0,50 до 0,52 В)

2 Пределы допускаемого относительного отклонения ЭДС от номинальной статической характеристики (НСХ), %

± 10

3 Время выхода на рабочий режим, ч, не более

10

4 Рабочие условия:

-    давление среды

-    температура среды

от 0 до 0,5 МПа от 350 до 650 °С

5 Габаритные размеры, не более:

-    длина

-    диаметр

1000 мм 50 мм

6 Масса, не более

2 кг

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации датчиков типографским способом. Непосредственно на прибор методом наклеивания.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2 - Комплект поставки

п/п

Наименование

Обозначение

Количество

1

Датчик термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03

Э.045.7277

1

2

Руководство по эксплуатации

Э.045.7277 РЭ

1

3

Паспорт

Э.045.7277 ПС

1

4

Транспортная тара

1

Поверка

осуществляется в соответствии с документом Э.045.7277 РЭ, раздел 4 «Методика поверки» руководства по эксплуатации, утверждённым первым заместителем генерального Директора по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015.

Основные средства поверки: установка для поверки датчиков термодинамической активности кислорода в свинцовосодержащем металлическом расплаве (УП ДАК), рег. № 25283-03 (диапазон температуры контролируемой рабочей среды 350 - 650 °C, давление контролируемой рабочей среды не более 0,5 МПа, диапазон воспроизведения значений ТДА кислорода в контролируемой среде от 10-6 до 1, пределы допускаемой относительной погрешности воспроизведения значений ТДА кислорода ± 3 %).

Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.

Сведения о методах измерений

Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03. Руководство по эксплуатации. Э.045.7277 РЭ

Нормативные и технические документы, устанавливающие требования к датчикам термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03

ГОСТ 12.1.010-76 «ССБТ. Взрывобезопасность. Общие требования»

ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»

ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»

ТУ 4215-002-08624390-2008 «Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03. Технические условия»

63266-16
Номер в ГРСИ РФ:
63266-16
Производитель / заявитель:
Акционерное общество Государственный научный центр Российской Федерации-физико-энергетический институт имени А.И. Лейпунского (АО «ГНЦ РФ-ФЭИ»), г. Обнинск, Калужская обл.
Год регистрации:
2016
Cрок действия реестра:
24.02.2026
