| Номер в госреестре | 63268-16 |
| Наименование СИ | Устройства обработки аналоговых данных |
| Обозначение типа СИ | WTM |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2016 |
| Срок свидетельства | 24.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства обработки аналоговых данных WTM (далее устройства) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и передачи результата взвешивания в цифровой форме через цифровой интерфейс.
Устройства обработки аналоговых данных WTM согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия (п.п. Т.2.2.3).
Устройства выполнены в отдельном корпусе и состоят из усилителя электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчики), аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения управляющей программы, параметров конфигурации, настройки и другой информации). Модификации WTM-500 и WTM-501 также оснащены контрольным табло.

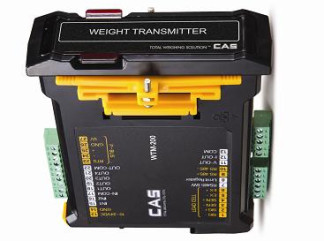

Общий вид устройств представлен на рисунке 1.
WTM-200, 201 WTM-500, 501
Принцип действия устройств основан на измерении сигнала от одного или нескольких аналоговых весоизмерительных тензорезисторных датчиков с последующим преобразованием аналоговых сигналов в цифровой код и их передачи на внешнее устройство (например, персональный компьютер или контроллер).
Устройства снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- работа в качестве устройства обработки аналоговых данных для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
- устройство выбора единиц измерений (2.1).
Схема пломбировки приборов от несанкционированного доступа приведена на рисунке 2.
Также, в зависимости от модификации, устройства могут иметь программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим. При этом пломбировка устройства не требуется.
Программное обеспечение (далее - ПО) устройств является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее устройств при их включении. Изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | WTM Firmware |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.ХХ |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Основные характеристики устройств
| Модель | WTM-200 WTM-201 WTM-500 WTM-501 |
| Класс точности по ГОСТ OIML R 76-1-2011 | II, III или IV |
| Максимальное число поверочных интервалов индикатора (nind) | 10000 |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 |
| Максимальное входное напряжение (Umax), мВ | 39 |
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 0,5 |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (-^Lmin • • • -^LmaxX Ом | от 8 0 д о 1000 |
| Диапазон температуры (от Tmin до Tmax), °C | от -10 до +40 |
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 |
| Сигнальный кабель: линия связи | четырех- или шестипроводная |
| Напряжение питания прибора, В | 10-24 |
| Мощность, В-А | 0,07 |
| Г абаритные размеры, мм | 103х126х40 |
| Масса, кг, не более | 0,2 |
наносится на титульный лист руководства по эксплуатации и устройство обработки аналоговых данных WTM.
1. Устройство обработки аналоговых данных WTM
1 шт. 1 экз. 1 экз.
2. Эксплуатационная документация...........................
3. Методика поверки.....................................................
осуществляется в соответствии с документом МП 63268-16 «Устройства обработки аналоговых данных WTM. Методика поверки», утвержденным ФГУП «ВНИИМС» 13.04.2015.
Основные средства поверки:
Основные средства поверки: калибраторы К3607 или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Знак поверки в виде наклейки наносится на корпус устройства на боковую панель.
Измерение массы проводится согласно разделу 7 «Использование по назначению» документа «Устройство обработки аналоговых данных WTM. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам обработки аналоговых данных WTM
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы изготовителя.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
