Весы неавтоматического действия ВП, 63277-16

Назначение

Весы неавтоматического действия ВП (далее - весы) предназначены для измерений массы баллонов.

Описание

Конструктивно весы состоят из модулей.

Г рузоприемное устройство (далее - ГПУ) состоит из одной секции, которая опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик).

Прибор весоизмерительный 1Т4000Е (далее - индикатор, п.Т.2.2.2 ГОСТ OIML R 76-1-2011), изготовитель - «SysTec Systemtechnik und Industrieautomation GmbH», Германия, выполнен в отдельном корпусе и включает в себя: стабилизированный источник питания, устройство обработки аналоговых данных, микропроцессор для обработки измерительной информации, дисплей для отображения результатов взвешивания, клавиатуру, а так же цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей).

Сигнальные кабели датчиков подключены к индикатору через соединительную коробку.

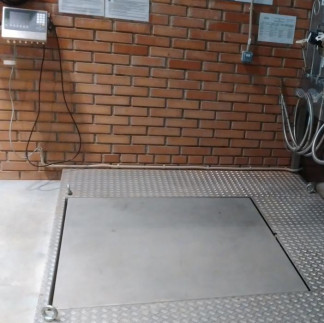

Общий вид весов приведен на рисунке 1.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести

взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

В весах используются датчики весоизмерительные балочные из нержавеющей стали, модификации SB14 (Госреестр № 46027-10).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Модификация весов обозначается следующим образом:

Весы неавтоматического действия ВП 500 где:

500 - Максимальная нагрузка Мах: 500 кг.

Знак поверки наносится на лицевую панель индикатора.

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на индикаторе весов.

Для защиты от несанкционированного доступа к изменению параметров настройки и юстировки, переключатель настройки и юстировки W1, устанавленный внутри пломбируемого корпуса индикатора, пломбируется свинцовой пломбой.

Схема пломбировки W1 и корпуса индикатора приведены на рисунке 2.

(Я)

шнвнншишыш ыэш@ ЕНЗИШЕИЗИЗ шине пггптиш! i.Ri^ir.n пгпнп

L

Рисунок 2 - Схема пломбировки W1 и корпуса индикатора (1 - параметры калибровки защищены, 2 - параметры калибровки не защищены, 3 - свинцовая пломба, 4 - разрушаемая наклейка)

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов и может быть просмотрен в соответствующем разде

ле меню, с помощью нажатия клавиш (UHU+l£L|).

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки W1, расположенному на печатной плате прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы и изменении положения W1. Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасывае-мый счетчик.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

*Примечание: обозначение «14.19» не относится к метрологически значимому ПО

Технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2

220 +10% .......220 -15%

Параметры электропитания от сети переменного тока напряжение, В ......................................................

частота, Гц............................................................

..........50 ± 1

.1245x1245

Габаритные размеры ГПУ (длинахширина), мм...........

Знак утверждения типа

наносится на маркировочную табличку, расположенную на индикаторе весов и типографским способом на титульный лист эксплуатационной документации.

Комплектность

Весы зав. № 001 ................................................................................................................1 шт.

Руководство по эксплуатации..........................................................................................1 экз.

Паспорт..............................................................................................................................1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2.4 «Программное обеспечение» документа «Весы неавтоматического действия ВП. Руководство по эксплуатации».

Основные средства поверки: гири, соответствующие классу М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Раздел 2 «Описание весов» документа «Весы неавтоматического действия ВП. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к весам неавтоматического действия ВП

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
