| Номер в госреестре | 63278-16 |
| Наименование СИ | Приемники временной синхронизации |
| Обозначение типа СИ | АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS |
| Изготовитель | ООО "НВС Навигационные Технологии", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приёмники временной синхронизации АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS (далее по тексту - ПВС) предназначены для приема радиосигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, формирования шкалы системного времени и выдачи секундных импульсных сигналов (1PPS), синхронизированных со шкалой времени UTC(SU) / UTC / ГЛОНАСС / GPS.
ПВС построен на базе профессионального мультисистемного навигационного модуля GPS/ГЛ0НАСС/GALILE0/SBAS NV08C-CSM и является законченным устройством, включающим в свой состав встроенную активную антенну. Модификация ПВС NV08C-CSM-N24MS требует применения внешней активной антенны, входящей в состав комплекта поставки.
Принцип действия ПВС основан на приеме информации со спутников ГНСС, её обработке и формировании импульса секундной метки времени 1PPS с высокой точностью.
В случае применения ПВС в автоматизированных информационно-измерительных системах (АИИС) передача выходных данных может осуществляться по протоколам NMEA 0183, BINR и/или M12, а также по протоколу NTP при использования сервера точного времени NVS-GNSS-NTP из комплекта поставки.
ПВС выполнен в виде законченной конструкции, не требующей дополнительных настроек при включении.
После подачи напряжения питания ПВС проводит процедуру самотестирования и в случае ее успешного завершения, переходит в режим определения времени и формирования секундной метки времени 1PPS.

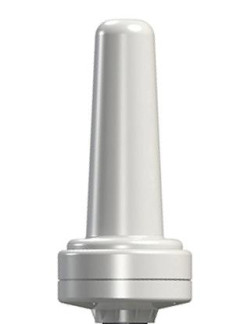

Внешний вид модификаций ПВС, а также места нанесения знака утверждения типа, приведены на рисунках 1 - 4.
Программное обеспечение (ПО) «ВМ_Gtrl» предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BM Ctrl.exe |
| Номер версии (идентификационный номер) ПО | 03.04 |
| Цифровой идентификатор ПО(контрольная сумма) | 7a0b7227868b1abe8c93ac6d0c10bd0c |
| Алгоритм вычисления цифрового идентификатора ПО | Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ПВС
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTS(SU), нс (в составе с NTP-сервером NVS-CNSS-NTP), нс - ПВС АНАИ.469635.002 - ПВС NVS-GNSS-STA - ПВС NVS-GNSS-MTA - ПВС NV08^CSM-N24MS | ±100(±1000) ±100(±1000) ±100(±1000) ±100 |
| 1 | 2 |
| Полярность метки времени (1PPS) - ПВС АНАИ.469635.002 - ПВС NVS-GNSS-STA - ПВС NVS-GNSS-MTA (по умолчанию) - ПВС NV08^CSM-N24MS (по умолчанию) | дифференциальная пара дифференциальная пара отрицательная положительная |
| Амплитуда метки времени (1PPS), не менее, В | |
| - ПВС АНАИ.469635.002 (логические уровни интерфейса RS-422) | ± 5,0 |
| - ПВС NVS-GNSS-STA (логические уровни интерфейса RS-422) | ± 3,0 |
| - ПВС NVS-GNSS-MTA (логические уровни интерфейса RS-232) | минус 10,0 |
| - ПВС NV08^CSM-N24MS (логические уровни КМОП) | 3,0 |
| Габаритные размеры, мм, не более: | |
| - ПВС АНАИ.469635.002 | 074x168 |
| - ПВС NVS-GNSS-STA | 081x184 |
| - ПВС NVS-GNSS-MTA | 097 x 60 |
| - ПВС NV08С-CSM-N24MS (длина х ширина х высота) | 75 х 50 х 12 |
| Масса, кг, не более: | |
| - ПВС АНАИ.469635.002 | 0,3 |
| - ПВС NVS-GNSS-STA | 0,4 |
| - ПВС NVS-GNSS-MTA | 0,3 |
| - ПВС NV08^CSM-N24MS | 0,03 |
| Напряжение питания от сети постоянного тока, В: | |
| - ПВС АНАИ.469635.002 | от 6,0 до 12,0 |
| - ПВС NVS-GNSS-STA | от 8,0 до 30,0 |
| - ПВС NVS-GNSS-MTA | от 5,0 до 36,0 |
| - ПВС NV08^CSM-N24MS | от 3,3 до 3,6 |
| Потребляемая мощность, Вт, не более: | |
| - ПВС АНАИ.469635.002 | 1,0 |
| - ПВС NVS-GNSS-STA | 0,25 |
| - ПВС NVS-GNSS-MTA | 2,0 |
| - ПВС NV08^CSM-N24MS | 0,2 |
| Рабочие условия применения: - температура окружающего воздуха, °С - повышенная относительная влажность при +25 °С,% (для ПВС NV08^CSM-N24MS, %, не более) | от минус 40 до плюс 85 95 (80) |
наносится на нижнюю часть корпуса ПВС, плату ПВС NV08C-CSM-N24MS и в левом верхнем углу титульного листа документа «Приёмники временной синхронизации АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS. Руководство по эксплуатации» типографским или компьютерным способом.
Комплект поставки модификаций ПВС приведён в таблицах 3 и 4.
Таблица 3 - Комплект поставки ПВС АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Приемник временной синхронизации | АНАИ.469635.002* NVS-GNSS-STA* NVS-GNSS-MTA* | 1 шт. |
| 1 | 2 | 3 |
| Розетка кабельная | 2CT3032-W12200 | ** |
| Кабель интерфейсный | C5ERJ45M-N*** | ** |
| Модуль интерфейсный | АНАИ.468364.035 (-01/-02/-03/-04/-05) | ** |
| Кабель интерфейсный | C5EDB25M-N*** | ** |
| Сплиттер сигналов ПВС | АНАИ.468364.045 (-01/-02) | ** |
| NTP сервер | NVS-GNSS-NTP | ** |
| Кабель интерфейсный | C5EDB9F-USB | ** |
| КМЧ | NVS-MK-005 (-007/-009) | ** |
| Руководство по эксплуатации | АНАИ.469635.002 РЭ | ** |
| Методика поверки | РТ-МП-2812-441-2015 | ** |
| * Модификация определяется при заказе ** Необходимость поставки, модификация и количество определяется договором *** n - длина кабеля в метрах | ||
Таблица 4 - Комплект поставки ПВС NV08C-CSM-N24MS
| Наименование | Обозначение | Количество |
| Приемник временной синхронизации | NV08^CSM-N24MS* | 1 шт. |
| Кабель ВЧ (100 мм) | UFL(f)-SMA(f) | ** |
| Кабель ВЧ | - | ** |
| Усилитель промежуточный | - | ** |
| Разъем TFM | - | ** |
| Антенна GPSGL-TMG-SPI-40NCB | - | ** |
| Антенна М102 | ПКАН.464651.002(-01/-02/-03/-04/-05) | ** |
| Антенна М103 | АНАИ.464656.004 | ** |
| Антенна NV2410 | NV2410-5000 | ** |
| КМЧ | - | ** |
| Руководство по эксплуатации | АНАИ.469635.002 РЭ | ** |
| Методика поверки | РТ-МП-2812-441-2015 | ** |
| * Модификация определяется при заказе ** Необходимость поставки и количество определяется договором | ||
осуществляется по документу РТ-МП-2812-441-2015 «ГСИ. Приёмники временной синхронизации АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.11.2015г.
Основные средства поверки:
- имитатор сигналов СН-3803М, Госреестр 54309-13, пределы допускаемой погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале ± 10 нс;
- частотомер универсальный CNT-90XL, Госреестр 41567-09, диапазон измерения частоты от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности измерения частоты 2 10 " .
содержатся в документе: «Приёмники временной синхронизации АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS. Руководство по эксплуатации» АНАИ.469635.002 РЭ.
Нормативные и технические документы, устанавливающие требования к приёмникам временной синхронизации АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS
«Технические условия» АНАИ.469635.002 ТУ.
